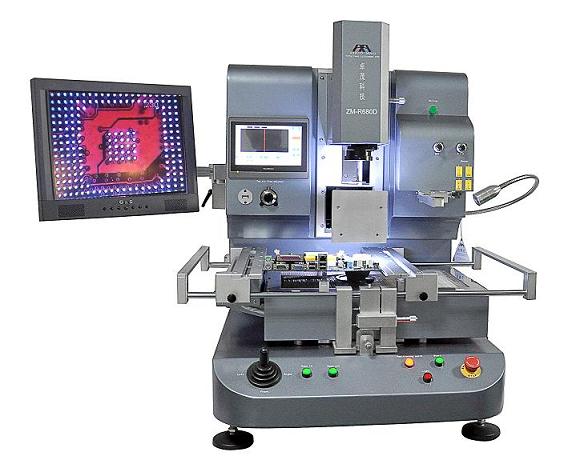

BGA工作站，厂价直销卓茂BGA返修台ZM-R680D
ZM-R680D的技术参数
1  总功率                                5700W
2  上部加热功率                    1200W
3  下部加热功率                    第二温区1200W，第三温区3300W
4  电源                                    AC220V±10％          50/60Hz
5  外形尺寸                            650×800×790mm(不包括显示支架)
6  定位方式                            V字形卡槽,PCB支架可任意方向调整并外配万能夹具
7  温度控制                            K型热电偶闭环控制，独立控温，精度可达±1度；
8  PCB尺寸                            Max  400×450mm  Min  10×20  mm
9  电气选材                            松下伺服系统＋台湾触摸屏＋松下PLC＋德国发热板
10  放大倍数                          10x-100x倍
11  对位系统                          摇杆控制、马达驱动，CCD彩色高清成像系统
12  适用芯片                          2X2-80X80mm
13  触摸屏                              7.0〃对角线,解析度640X480,PanelVisa进口屏,可外接USB接口
14  外置测温端口                  4个
15  工作方式                          电驱
16  贴装精度                          X、Y轴和R角度采用千分尺微调，精度可达±0.01MM
17  机器重量                          80kg
主要性能与特点：
1、本机采用松下伺服驱动，摇杆控制，千分尺微调，X形红外激光快速定位，6-8段升降温设定，并可选配自动接料和喂料系统；
2、本机采用三温区独立控温，一、二温区热风加热并可进行多组多段温度控制、第三温区大面积IR加热器对PCB板全面预热，以保证膨胀系数均匀板不变形，加热温度、时间、斜率、冷却、报警全部在触摸屏显示；
3、采用高精度K型热电偶闭环控制和温度自动补偿系统，并结合松下PLC和温度模块实现对温度的精准控制，保持温度偏差在±1度；同时外置4个测温接口实现对温度的精密检测，并实现对实测温度曲线的精确分析和校对；
4、PCB板定位采用V字型槽，定位快捷、方便、准确，满足不同PCB板排版方式及不同大小PCB板的定位；
5、灵活方便的可移动式万能夹具对PCB板起到保护作用，防止PCB边缘器件损伤及PCB变形，并能适应各种BGA封装尺寸的返修；
6、上部加热装置和贴装头一体化设计，丝杆传动，Z轴运动为松下伺服控制系统，可精确控制对位点与加热点；配备多种规格钛合金BGA风嘴，该风嘴可360度任意旋转，易于安装和更换,可按客户要求定做;
7、采用高清可调CCD彩色光学视觉系统，具分光、放大、微调、自动对焦；并配有自动色差分辨和亮度调节装置；可手动调节成像清晰度；
8，在保证放大倍数不变的前提下，可通过摇杆来控制光学镜头的前后左右自由移动，全方面的观测BGA芯片的四角和中心点的对位状况，杜绝“观测死角”的遗漏问题，图像显示清晰，X、Y轴和R角度均采用千分尺微调，对位精确，精度可达±0.01MM，配15〃  高清液晶显示器;
9、本机经过CE认证，设有急停开关和异常事故自动断电保护装置；并加装钛合金的防护网，防止灼伤人手和物件掉落;
10、贴装、焊接、拆卸过程实现智能化控制，并能自动贴装、焊接、拆卸；BGA贴装位置控制准准；BGA拆卸、焊接完毕后具有声音报警功能;
11、可储存多组温度设置参数和记忆多组不同BGA芯片加热点和对位点，并能在触摸屏上随时进行温度参数的曲线分析、设定和修正；同时该机不需依靠外接装置（电脑）即可通过自带的USB端口下载、打印、保存和分析曲线；
12、在拆卸、焊接完毕后采用大流量横流风扇自动对PCB板进行冷却，防止PCB板变形，保证焊接效果；
13、该机采用台湾高清触摸屏人机界面，PLC控制，开机密码保护和修改功能,同时显示7条温度曲线和存储多组用户数据，并具有瞬间曲线分析功能；
14、多功能人性化的操作界面，该机触摸屏界面设置“调试界面”和“操作界面”，以防作业中误设定；温度参数带密码保护，防止随意修改；
15．BGA拆焊完毕具有报警功能，在温度失控情况下，电路能自动断电，拥有双重超温保护功能；
16、该机配有压力传感器和光学感应器，通过压力传感器和光电开关使压力控制在3-10克的微小范围,从而使其能自动识别吸料和贴装高度;以保证不压坏BGA芯片;能对无铅Socket775和双层BGA/CGA/IC及各种屏蔽罩等器件返修，适应无铅制程需求。
