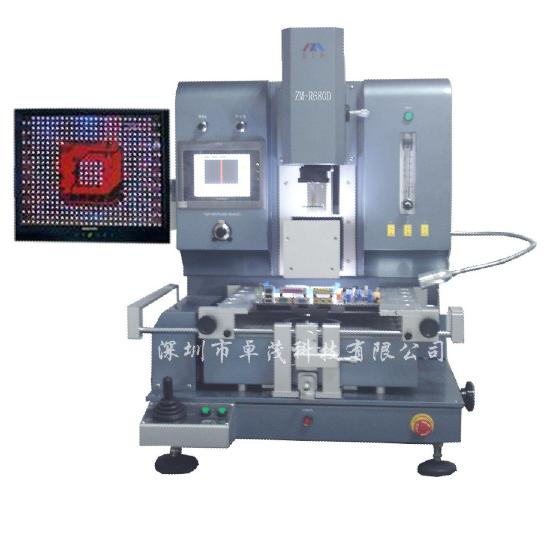

BGA返修台ZM-R680D
- 价 格:
面议 /
台
- 供 应 地:广东省深圳市
- 发布公司:深圳市卓茂科技有限公司
- 产品型号:ZM-R680D
- 品 牌:ZHUOMAO
- 发布日期:2011/2/12 11:00:29
- 联系人QQ:1437454233

- 文档下载:ZM-R680D
详细说明
技术参数及特点:
总功率:5200W
上部加热:500 W
下部加热:1200W
底部红外预热:4000W
电流:AC220V 50/60HZ
温度控制:K型热电偶闭环控制
光学对位可视范围:55×55mm≤3×3mm
工作台调节:前后±150
角度调节:360°
外形尺寸:L720×W640×H820 mm
最小PCB尺寸:L20×W20
最大PCB尺寸:L500×W450(mm)
机器重量:约110kg
性能及特点:
1. 采用PLC人机界面和智能温控器等对BGA/CSP的拆卸和焊接过程进行精确控制。
2. 选用进口高精度热电偶,实现对上下温度的精密检测。
3. 上下温区独立加热,可同时设置8段升温+8段恒温控制,能同时储存10组曲线参数.
4. 上部加热与底部加热单独走温度曲线方式,大功率横流风机迅速冷却原理,保证PCB在焊接过程中,不会变形。
5. 触摸屏控制上部加热系统和光学对位机构,操作方便灵活,确保对位精度控制在0.01-0.02mm。
6. 该机具有电脑通讯功能,内置PC串口,外置测温接口,并配有专用软件,可设上位机(计算机等)联合工作,测试和调整温度曲线,上传/下载温度曲线参数等。
7. 采用高精度视像对位系统,具分光放大和微调功能,配14"彩色液晶监视器。
8. 拆焊和焊接完毕具有报警功能,在温度失控情况下电路能自动断电,拥有超温保护功能。
9. 贴装吸嘴可X、Y、Z方向移动, 360°旋转。内置真空泵,吸力大小可调。
10. PCB定位采用V字型卡槽,灵活方便的可移动式万能夹具,对PCB起到保护作用。
11. 配有多种规格BGA风咀,易于更换。对于大热容量PCB及其它高温要求、无铅BGA/CSP/QFP焊接等都可以轻松处理。
