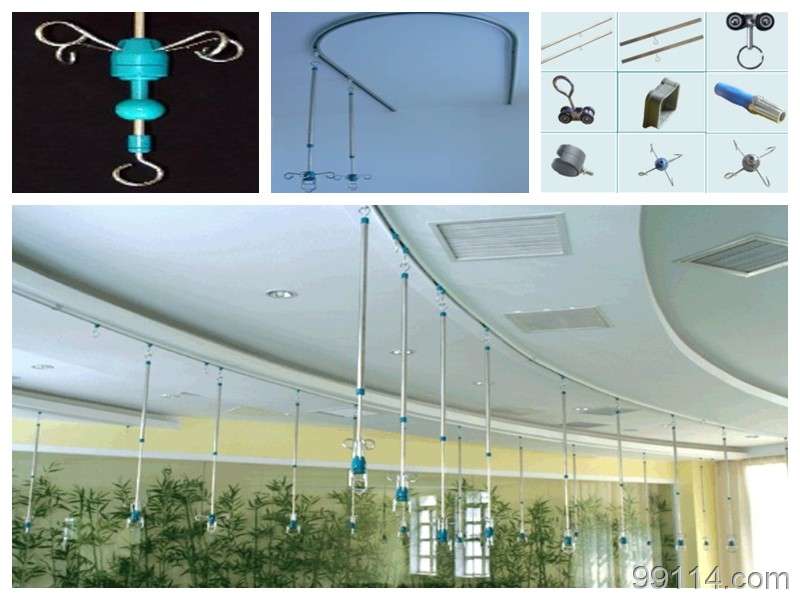

天轨输液架
五、技术规格及要求
设计原则：先进适用、安全可靠、使用寿命长、安装维修方便、运行成本低。
（一）医用分子筛制氧设备：
1、 规格：单台产氧新乡中心供氧量：≥30m3/h
2、 数量2套
 ★3、将原设备升级改造，使原制氧设备氧气输出压力≥0.6MPa,各设备既可独立工作也可联动工作。
 ★4、空气压缩机必须采用无油空压机， 避免压缩空气中的油污染分子筛影响制氧机氧气浓度和产量。（需提供产品技术说明或权威技术证明文件）
★5、制氧设备必须采用节能技术，单套分子筛制氧设备(包含氧气增压机)总功率必须≤41KW。（需提供各设备配置能耗表）
★6、氧气制造原理必须为低压吸附技术,保护分子筛不被粉化，制氧主机排气压力≤0.1Mpa。
7、控制操作面板为触摸屏：采用PLC编程控制；触摸屏实时显示氧气浓度、氧气压力、工作状态等参数；氧气浓度历史数据可查询；可通过触摸屏(本地调整设备参数。
8、如遇临时停电,来电后系统自动运行。
★9、配置远程监控系统，不需要增加其它硬件、软件，管理人员能在任何一台可上网的普通电脑上查看设备的运行状况（需提供查询网址，便于核实），设备故障时系统可自动发短信通知指定的管理人员及服务工程师。
★10、质保期满后，单套医用分子筛制氧设备年维护维修费用(含耗材)不得高于￥15000.00元。
★11、保证分子筛10年免费包用。如需更换或添加，所产生费用由中标单位负责。
12、保证氧气质量符合YY/T0298-1998相关规定要求。
（二）中心供氧系统技术要求
1、中心供氧系统备用氧源：
（1）采用10+10全自动汇流排氧站作为备用氧源，由两组氧气瓶组成，两组之间自动切换。自动控制由PLC或PIC及压力传感器实现，具有供气工作状态显示、换瓶声光报警功能。系统断电，仍可持续供气。采用10+10双排气瓶，双路控制系统，一路工作，一路备用，通过一级控制柜自动切换，实现不间断供气。
★（2）氧气汇流排站房内设置一级减压自动切换控制柜，采用安全有效措施保证减压器在冬天工作时不出现冰堵现象。（需提供产品技术说明或权威证明文件）
（3）汇流排站房和制氧设备站之间能全自动切换。当制氧设备站输出压力低于设定值时，能自动切换到汇流排供氧，保证供氧的连续，切换时供气不允许间断。
（4）监视和报警装置：制氧设备站或汇流排氧站压力超高或偏低要有自动声光报警。声报警要求在55db（A）噪声环境下，1.5m范围内可以听见。光报警为红色指示灯。供氧欠压报警装置必须采用本质安全型电路。新乡中心供氧
2、中心供氧管网系统：
 （1）系统主要技术参数：
1)小时泄漏率：≤0.5%
2)终端压力：0.4±10% Mpa
3)每个终端流量应不小于10L/min新乡中心供氧
4)在使用流量条件下，最远管道压力损失不大于10%。
（2）中心供氧主管要求: 站房至普通病区和手术室ICU大楼5~15层普通病区1根，医用分子筛制氧设备站房至三层、二层壹根，汇流排氧站至三层手术室、二层ICU1根；在手术室ICU楼层管道井内预留管道接口。
（3）5层左病区、6层左病区、7~14层左右病区、15层左病取每病区各配置1台三气压力监测装置；5层右病区、15层右病区每病区配置1台二气压力监测装置。压力监测装置安装在护士站，以便护士及时了解系统工况，以实现连续稳定的供氧，压力表精度等级不低于1.6级。
（4）5层、7层~15层每层左右两病区各配新乡中心供氧置1台氧气稳压装置(带GL-15过滤器)，6层左病区配置1台氧气稳压装置(带GL-15过滤器)，共计21台氧气二级减压装置(带GL-15过滤器),以确保氧气按标准减压至0.4Mpa后稳定输出,减压装置采用双路设计,一路使用,一路备用。每个减压器后安装安全阀。
（5）5层、7层~15层每层左右两病区各配置1台数字式氧气流量计，6层左病区配置1台数字式氧气流量计，共计21台。
（6）管材均选用符合GB/T 14976-2002要求的不锈钢管（0Cr18Ni9），管径大小如下：
主管：主管道≥Φ28×2;病区走廊管道Φ16×1.5;支管道Φ10×1.5。
（三）、 中心吸引系统技术要求
1、系统主要技术参数：
1) 负压泵最大抽气速率：≥400m3/h×2。
2)负压调节范围： －0.02Mpa～―0.07MPa
3)泄漏率：每小时平均不大于1.8％
5)负压报警值：负压值>-0.019Mpa或<-0.073Mpa
6)泵自动启、停参数：当负压达到0.07Mpa，真空泵自动停机；当负压达到0.03Mpa，真空泵自动开启。
2、负压站设置程序逻辑控制柜，实现智能控制。在一台抽气不足或故障时自动协调两泵之间的工作，以增强系统的可靠性和寿命。
3、真空罐总容积不小于3m3，带截止阀，可以方便地完成排水。
4、节流阀必须采用真空阻液器（止回阀），避免因电磁阀钢珠生锈不能正常关闭的故障发生。
5、汽水分离器必须设置自动温控加水和排水装置，确保汽水分离器内的水位和水温保持在规定范围。
★6、 汽水分离器必须设置消音装置，降低负压站的噪音。（需提供有效的技术文件或权威技术文件证明方为有效）
7、每个病区配置1只楼层吸引维修阀。
8、负压管道管材均选用符合GB/T 14976-2012要求的不锈钢管钢管。
9、管道配置及规格要求：负压主管从站房引至病房大楼5~15层普通病区1根，从站房至三手术室、二层ICU1根；在手术室ICU楼层管道井内预留管道接口。主管道管径≥Φ89×3；楼层分管道管径≥Φ32×2；各病房支管径Φ12×1.5。
（四）医用压缩空气技术要求
1、医用压缩空气站
采用两台螺杆式空压机为压缩空气源，空压站位置设在负二层。空气压缩机技术参数：单机排气量：1.25m3/min，排气压力：1.0MPa；冷冻式干燥机技术参数：空气处理量：1.25m3/min；空气过滤器采用三级过滤；空气储罐配置2台2.0m3不锈钢材质空气储罐
设置程序逻辑控制柜，实现智能控制。在一台供气不足或故障时自动协调两台设备之间的工作，以增强系统的可靠性和寿命。
2、压缩空气管道系统
（1）系统主要技术参数：
1)小时泄漏率：≤0.5%新乡中心供氧
结构形式。一般安装在墙上，分暗装（镶嵌在墙内）和明装（突出于墙外，盖以装饰罩）两种；手术室和其他病房的终端，有壁装式、移动式和吊塔式等几种形式。
5报警装置
报警装置安装在控制室、值班室或用户指定的其他位置。当供氧压力超出使用压力的上下限时，报警装置即可发出声、光报警信号，提醒有关人员采取相应措施。
中心供氧站内的供氧方式可选用医用制氧机、液氧储罐及汇流排供氧三种方式之一或其中两种方式组合。液氧通过汽化减压至0.5MPa送到主管道，通过支管道输送到手术室、抢救室及病房终端。预留位置可以有效的保证万一发生氧气泄漏时，有充足的空间疏散外泄的氧气，避免发生严重意外。液氧罐周围应设置围栏，有明显的危险警示标志。
中心供氧系统的输氧管网由主管道、分管道、支管道等构成。管网系统按压力管道设计要求进行优化设计，精良选材；配置氧气二级稳压箱、氧气流量仪、报警装置、区域切断阀门、氧气终端等。实践说明，不同选材对系统的长期运行效果影响很大，下面就及种常见管材做比较：

所以，输氧管路一般全部采用经过脱脂处理的无氧紫铜管或不锈钢管，且所有连接附件均采用氧气专用品。主管道规格主管道采用φ24×1，病房水平管道采用φ14×1.5，支管道为φ8×1。管道穿墙时都必须套管，不与电线共架铺设。每个病区应安装二级减压箱，以根据自己病区实际情况进行压力调节，一用一备，并有泄压阀，双回路设计。一旦发生故障可关闭阀门，打开另一个回路就可以继续供氧。二级减压箱输出压力因某种特殊原因高于使用压力时，安全阀打开，降
