洛阳OIP-898型中心供氧（整合资源）
洛阳中心供氧讯及医院中心供氧系统由中心供氧站、减压装置、管道、阀门及终端氧气快速插座等组成。中心氧站是医用中心供氧系统的核心，站内的氧气通过管道和减压装置送到各个病区各病房的快速插座终端处，然后通过湿化器供病人吸氧，它使用安全、快捷、方便是一种近几年迅猛发展的现代化医疗设备。
供氧站内的供氧方式可选用医用制氧机、液氧储罐及汇流排供氧三种方式之一或其中两种方式组合。 洛阳中心供氧

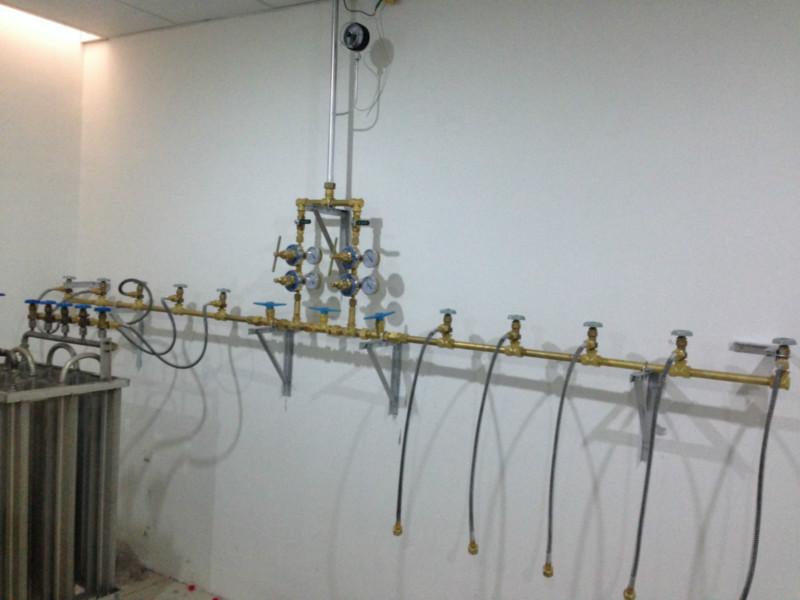

? 氧气汇流排系统设置了氧洛阳供氧气欠压声光报警装置，且可实现供氧的自动或手动切换。
? 氧气压稳压箱内采用双路设计，保证了各病区供氧的连续性。
? 每个病区的护士站内设置一台病区监测计量仪，自动监测各医疗病区供氧压力及用氧量，为医院成本核算提供了可靠的依据。
? 输氧管路全部采用经过脱脂处理的无洛阳中心供氧氧紫铜管或不锈铜管，且所有连接附件均采用氧气专用品。
主要用途 、氧源 医院中心供氧系统的氧气来源主要有三种,一是由制氧厂提供的氧气瓶投放到制氧站的汇流排中供氧;二是使用医用制氧机利用空气提炼制氧;三是利用液氧灌(液氧气化)供氧。氧气质量要满足国家颁布的GB8986-88医用氧标准与YY/T0298-1998《医用分子筛制氧设备通用技术规范》的要求,氧气纯度≥90%;水分含量≤0107g/m3;一氧化碳和二氧化碳含量等关键指标符合检验要求。制氧站建设必须符合YY/T0187-1994《医用中心供氧系统通用技术条件》的行业规范。通过空气制氧的机房要有良好的空气源品质,空气源进口应位于污染物最少的地方。
二、减压  制氧站直接输送到主管道里洛阳中心供氧的氧气一般会比使用科室用到的氧气压力要高,一般在0.6-1.0MPa。输入主管道氧压要保持恒定。制氧站如果是通过制氧机制氧，制氧机制的痒压力低，要通过增压机增加氧压;如果是通过液氧灌中液氧气化所的氧气压力比较高，要通过减压表降压输入主管道。主管道输入到使用科室后还要通过二级减压阀将压力降到0.35-0.6MPa这时氧气通过终端可以正常使用。
三、报警装置：这是一个由声光电子报警装洛阳供氧置组成的装置。  功能：         （1）当汇流排压力低于规定值时，一级自动切换控制箱与报警箱配洛阳中心供氧合工作可实现二组汇流排之间自动切换，同时报警箱发出声光信号提醒值班人员更换已用完的氧气瓶。     （2）当送往病房大楼的氧气压力出现异常超出规定值时,报警箱也会发出声光报警信号,提醒有关人员及时检查抢修。  减压装置：为保证每层楼氧气压力的稳定，可在每层楼的支管道上还安装有氧气二级减压箱，以保证每层楼氧气压力不低于洛阳供氧0.35Mpa，从而进行连续稳定的供氧。      采用二级减压装置既减少/T0186-94医用中心供氧洛阳供氧系统通用技术洛阳中心供氧条件和YY/T0187-94医用中心吸引系统通用技术条件及其它相关标准要求的安装规范和符合安装规范的生产工艺流程图，明确关键工序和特殊过程。
关键工序一般应包括：管道吹洗等。
特殊过程一般应包括：管道脱脂、管道焊接洛洛阳供氧阳供氧洛阳供氧等。
应对特殊过程进行确认，并保存相关记录。
2．应建立管材、元器件脱脂、吹洗的工艺规程或作业指导书，并保存施工的记录。
3．应建立主要生产设备及工具台帐，并保存设备使用维护记录。
常用的设备、工具和量具见下表：
设备 气焊工具、氧气瓶、乙炔瓶、氧气表、乙炔表、氧气管、乙炔管、套丝机、砂轮锯、电焊机、氩弧焊机、砂轮机、台钻、手电钻、电锤、电动气泵等。
工具 套丝板、管钳、活扳子、手锯、手锤、大锤、钎子、螺丝板、压力案、台虎钳、克丝钳、改锥等。
量具 水平尺、钢卷尺、线坠、焊口检测器、卡尺等。
4．应建立符合相关国行标的管道焊接工洛阳中心供氧艺规程或作业指导书，并保存施工的记录。一般应包括：
a) （不锈钢管）氩弧焊焊接工艺规程；
b) （铜管）银基钎焊焊接工艺规程；
c) （镀锌钢管）电弧焊焊接工艺规程。
5．应建立组件和器件（如二级减压箱、报警器、管道接头等）生产的作业指导书，并保存生产记录。
6．应提出对施工现场工序记录的要求，并保存施工记录。
如：支架制作工序，放样、成孔、支架安装工序，吸引主管道安装工序，供氧主管道安装工序，管道耐压试验工序，管道气密试验工序，管道吹扫工序，设备带安装工序，维修阀、终端、二级箱安装调试工序，供氧站洛阳中心供氧安装调试工序，吸引站安装工序。
7．应建立系统调试的作业指导书，并保存记录。
中心供氧系统应提供氧气站（如液氧罐、制氧机、汇流排）、报警装置等调试作业指导书。
中心吸引系统应提供真空泵、电控柜、电接点表、报警装置等调试作业指导书。
8．应建立安全生产和施工现场清洁的相关制度。种。

5、调压配气机适用于手术室、ICU、NCU。适用于吸气和启动不同压力要求的医疗设备。

六、维护的注意事项
中心供氧系统的维护一般是由该系统的厂家进行维护的。经常常见的维护问题有气源终端插拔失灵、维修阀门漏气、气源终端漏气、管路漏气、压缩机故障、制氧机故障等等。
因此选择一个售后服务好质量过硬的厂商尤为必要。系统的压力表、安全阀执行每年强检，还应准备一套备用。每年进行一次气密性检查，特别是管道螺纹连接和焊接处。发现系统漏气或调压器、压力表、防爆装置损坏及异常现象时，应立即修复或更换。
七、小结
中心供氧系统的应用和实施，是医院现代化标志。供氧的是否正常关系到很多高危病人的生命安全，要做好应急预案。对于供氧设备的日常管理及维护有关人员必须严肃认真，从死刑上认识到此项工作的重要性。在实际工作中，要经常性检查、维修和保养 ，把有可能发生的故障消灭在萌芽状态。
[参考文献]
[1]赵志平  浅谈医院中心供氧系统[J].           医疗装备2007第七期
[2]王东伟  医用中心供氧系统及安全管理控制[J]. 医疗装备2012第一期


? 集中供氧系统是将氧气气源集中于一处,气源的高压氧气经减压后,通过管道输送到各个用气终端,在各个用气终端处设有快速插接的密封插座,插上用气设备(氧气湿润器、呼吸机等)即可供气。
  工作原理
? 集中供氧系统主要用于医院病房、急救室、观察室和手术室等处的氧气供给。
主要组成
  集中供氧系统由气源、控制装置、供氧管道、用氧终端和报警装置等部分组成。
1气源气源可以是液氧,也可以是高压氧气瓶。当气源是高压氧气瓶时,可根据用气需要选用2～20个氧气瓶。氧气瓶分为两组,一组供氧,另一组作备用。

2控制装置控制装置包括气源切换装置,减压、稳压装置和相应的阀门、压力表等。

3供氧管道供氧管道是将氧气从控制装置出口输送至各用氧终端。

4用氧终端用氧终端设在病房、手术室和其他用氧部门。在用氧终端安装有快速插拔式密封插座,使用时只需将供氧设备(氧气湿润器、呼吸机等)的接头插入插孔内,即可供氧,并可靠地保证密封;不用时,可以拔下供氧设备的接头,也洛阳中心供氧可关闭手动阀门。
根据医院的不同需要用氧终端也有不洛阳中心供氧同的结构形式。一般安装在墙上,分暗装(镶嵌在墙内) 和明装(突出于墙外,盖以装饰罩)两种;手术室和其他病房的终端,有壁装式、移动式和吊塔式等几种形式。
集中供氧系统主要用于医院病房、急救室、观察室和手术室等处的氧气供给。
主要组成
集中供氧系统由气源、控制装置、供氧管道、用氧终端和报警装置等部分组成。
