讯及医院中心供氧系统由中心供氧站、减压装置、管道、阀门及终端氧气快速插座等组成。中心氧站是医用中心供氧系统的核心，站内的氧气通过管道和减压装置送到各个病区各病房的快速插座终端处，然后通过湿化器供病人吸氧，它使用安全、快捷、方便是一种近几年迅猛发展的现代化医疗设备。
供氧站内的供氧方式可齐齐哈尔中心供氧选用医用制氧机、液氧储罐及汇流排供氧三种方式之一或其中两种方式组合。
? 氧气汇流排系统设置了氧气欠压声光报警装置，且可实现供氧的自动或手动切换。
? 氧气压稳压箱内采用双路设计，保证了各病区供氧的连续性。
? 每个病区的护士站内设置一台病区监测计量仪，自动监测各医疗心供氧系统包括氧源、汽化器、减压装置、报警装置、输送管道及终端组成。
本规范所适用的产品范围为二类医疗器械产品医用中心吸引系统、医用中心供氧系统(II-6856)。
二、 技术审查要点
(一) 产品名称的要求齐齐哈尔中心供氧
产品名称为：医用中心吸引系统、医用中心供氧系统
(二) 产品工作原理
1.医用中心吸引系统。医用中心吸引系统的负压源是中心吸引站的真空泵机组，通过真空泵机组的抽吸使吸引系统管路达到所需负压值，在手术室、抢救室、治疗室和各个病房的终端处产生吸力，提供医疗使用。
2.医用中心供氧系统。医用中心供氧系统的氧气气源集中在中心供氧站，气源氧气通过减压装置和管道输送到手术室、抢救室、治疗室和各个病房的终端处，提供医疗使用。
(三) 产品的结构组成
1.中心吸引系统
（1）中心吸引系统主要由中心吸引站、管道、阀门及终端插头等组成。
（2）中心吸引站是由真空泵机组、真空容器、管道、阀门、电控柜和真空仪表等设备组成的独立操作间。
（3）中心吸引系统管路的末端，即输向患者的一端，连有快速接头(或一般接头)，插入(或连接)防止液体倒流吸引装置等。
2.中心供氧系统
（1）中心供氧系统主要由中心供氧站、管道、阀门及终端送氧插头等组成。
（2）中心供氧站为集中存放医院氧气气源的建筑物。
供氧方式有：氧气瓶组供氧、液氧供氧、制氧机供氧或联合供氧。
氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置和安全阀（或释压阀）等组成。
液氧供氧由液氧罐、汽化器、减压装置、管道及报警装置等组成。
制氧机供氧由制氧机、储气装置、管道及报警装置等齐齐哈尔中心供氧组成。
（3）汇流排由适当数量的氧气瓶、管道、过滤器、阀门、减压装置、仪表和切换装置等器件组成。
（4）终端由快速接头插座(或一般气体接头)，可插入(或连接)氧气湿化吸入器、麻醉机和呼吸机等医疗器械的气体插头组成。
(四) 产品适用的相关标准齐齐哈尔中心供氧
1．主要技术标准：
(1) YY/T0186-94 医用中心吸引系统通用技术条件
(2) YY/T0187-94 医用中心供氧系统通用技术条件
2．相关技术标准：
(1) GB150-1998 钢制压力容器
(2) GB2270 不锈钢无缝钢管
(3) GB3836.4-2000 爆炸性气体环境用电气设备 第4部分:本质安全型“i”
(4) GB50016-2006 建筑设计防火规范
一、氧源 医院中心供氧系统的氧气来源主要有三种,一是由制氧厂提供的氧气瓶投放到制氧站的汇流排中供氧;二是使用医用制氧机利用空气提炼制氧;三是利用液氧灌(液氧气化)供氧。氧气质量要满足国家颁布的GB8986-88医用氧标准与YY/T0298-1998《医用分子筛制氧设备通用技术规范》的要求,氧气纯度≥90%;水分含量≤0107g/m3;一氧化碳和二氧化碳含齐齐哈尔中心供氧量等关键指标符合检验要求。制氧站建设必须符合YY/T0187-1994《医用中心供氧系统通用技术条件》的行业规范。通过空气制氧的机房要有良好的空气源品质,空气源进口应位于污染物最少的地方。
二、减压 制氧站直接输送到主管道里的氧气一般会比使用科室用到的氧气压力要高,一般在0.6-1.0MPa。输入主管道氧压要保持恒定。制氧站如果是通过制氧机制氧，制氧机制的痒压力低，要通过增压机增加氧压;如果是通过液氧灌中液氧气化所的氧气压力比较高，要通过减压表降压输入主管道。主管道输入到使用科室后还要通过二级减压阀将压力降到0.35-0.6MPa这时氧气通过终端可以正常使用。
三、报警装置：这是一个由声光电子报警装置组成的装置。 功能： （1）当汇流排压力低于规定值时，一级自动切换控制箱与报警箱配合工作可实现二组汇流排之间自动切换，同时报警箱发出声光信号提醒值班人员更换已用完的氧气瓶。 （2）当送往病房大楼的氧气压力出现异常超出规定值时,报警箱也会发出声光报警信号,提醒有关人员及时检查抢修。 减压装置：为保证每层楼氧气压力的稳定，可在每层楼的支管道上还安装有氧气二级减压箱，以保证每层楼氧气压力不低于0.35Mpa，从而进行连续稳定的供氧。 采用二级减压装置既减少管路的压力损失,又可保证病人吸氧的安全。以防系统发生故障时不会把高压氧气引入病房，确保病人吸氧的安全。设备内管路使用俩路设计，一路使用，一路备用，一旦出现故障可关闭正在使用的，打开备用的即可持续稳定地供氧。 二级减压箱技术参数： 减压后出口压力0.4Mpa；进口压力0.65Mpa； 出口流量≥20 m3/h。 监视装置： 使用科室有人值班的地方设置一压力监视装置， 实时监测系统使用情况。 氧气输送管道： 氧气输送管道是将制氧站的氧气输送到使用科室的渠道，供氧管道可以明装，也可以隐蔽安装在齐齐哈尔中心供氧管井内，但应避开热力、燃气及强电。氧气输送会有压力损失，但必须控制系统压力损失不得超过10％。
四、输送管道 医用气体集中供养管路中通常采用铜管、铝管和不锈钢管。铝材优点价格便宜，且氧化铝有极强的保护性能，所以铝材在氧气中不易氧化。不锈钢优点氧化性能小，强度高。紫铜管优点价格适中，焊接性能强，有机械强度延展性好。
五、氧气终端
经减压后的氧气由管道输送到各病房床头的氧气终端，终端上装有插拔式自封快速接头，接头的出口接滤化瓶再通过导管和呼吸面罩连接病人。只将滤化瓶往终端插孔一插，病人就可以使用氧气了，同时，只需拔掉滤化瓶，氧气就自动断开，停止送氧。

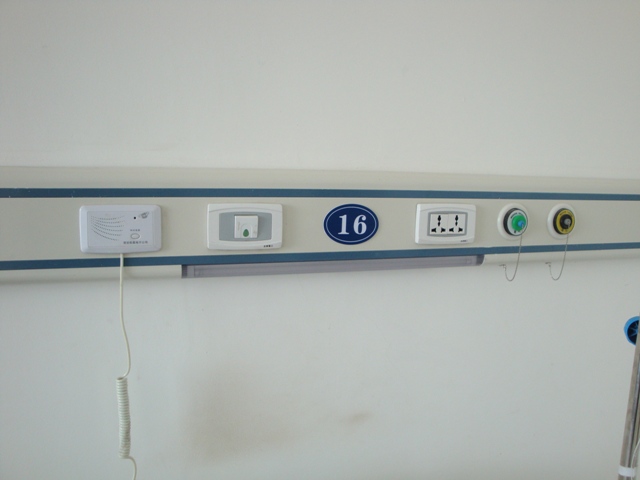

1、病房氧气接头根据病房需要而配置(一般是按床位数)。室内管道可隐藏在铝合金设备带里。

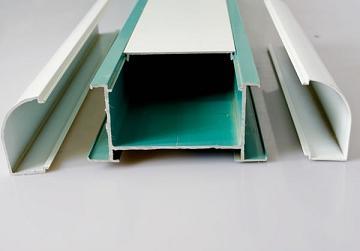

2、组合终端管带式组装功能齐全，材质由铝合金型材或钢板电咏喷塑制造，按需要配置多种气源接头，颜色自选，并可配置传呼、灯具、接电插座等附件，美观、大方、适用。
3、移动式终端适用于手术室、ICU、NCU。配置连接软管可移动。
4、吊塔适用于手术室、ICU、NCU。吊塔均配置有各种气源与电源接口，有升降式和固定式俩种。
5、调压配气机适用于手术室、ICU、NCU。适用于吸气和启动不同压力要求的医疗设备。
六、维护的注意事项
中心供氧系统的维护一般是由该系统的厂家
病区供氧压力及用氧量，为医院成本核算提供了可靠的依据。
? 输氧管路全部采用经过脱脂处理的无氧紫铜管或不锈铜管，且所有连接附件均采用氧气专用品。
主要用途
? 集中供氧系统是将氧气气源集中于一处,气源的高压氧气经减压后,通过管道输送到各个用气终端,在各个用气终端处设有快速插接的密封插座,插上用气设备(氧气湿润器、呼吸机等)即可供气。
工作原理
? 集中供氧系统主要用于医院病房、急救室、观察室和手术室等处的氧气供给。
主要组成
集中供氧系统由气源、控制装置、供氧管道、用氧终端和报警装置等部分组成。
1气源气源可以是液氧,也可以是高压氧气瓶。当气源是高压氧气瓶时,可根据用气需要选用2～20个氧气瓶。氧气瓶分为两组,一组供氧,另一组作备用。
2控制装置控制装置包括气源切换装置,减压、稳压装置和相应的阀门、压力表等。
3供氧管道供氧管道是将氧气从控制装置出口输送至各用氧终端。
齐齐哈尔中心供氧
4用氧终端用氧终端设在病房、手术室和其他用氧部门。在用氧终端安装有快速插拔式密封插座,使用时只需将供氧设备(氧气湿润器、呼吸机等)的接头插入插孔内,即可供氧,并可靠地保证密封;不用时,可以拔下供氧设备的接头,也可关闭手动阀门。
根据医院的不同需要用氧终端也有不同的结构形式。一般安装在墙上,分暗装(镶嵌在墙内) 和明装(突出于墙外,盖以装饰罩)两种;手术室和其他病房的终端,有壁装式、移动式和吊塔式等几种形式。
集中供氧系统主要用于医院病房、急救室、观察室和手术室等齐齐哈尔中心供氧处的氧气供给。
主要组成
集中供氧系统由气源、控制装置、供氧管道、用氧终端和报警装置等部分组成。
