吉林中心供氧中心吸引系统、供氧系统产品说明书编写指导原则
医用中心吸引系统、供氧系统产品说明书承载了产品预期用途、安全使用、维护的方法、注意事项等重要信息，是指导使用者正确操作的文件。
本指导原则基于《医疗器械说明书、标签和包装标识管理规定》（10号令）、YY/T0186-94 医用中心吸引系统通用技术条件和YY/T0187-94 医用中心供氧系统通用技术条件的有关要求，对说明书编写的格式及各项内容的撰写进行了详细的说明。其吉林中心供氧目的是为生产企业编心供氧站（供氧源），亦可配装制氧机、液氧罐。氧站内的供氧方式可选用医用制氧机、液氧储罐及汇流排供氧三种方式之一或其中两种方式组合。
? 氧气汇流排系统设置了氧气欠压声光报警装置，且可实现供氧的自动或手动切换。
? 氧气压稳压箱内采用双路设计，保证了各病区供氧的连续性。
? 每个病区的护士站内设置一台病区监测计量仪，自动监测各医疗病区供氧压力及用氧量，为医院成本核算提供了可靠的依据。
? 输氧管路全部采用经过脱脂处理的无氧吉林中心供氧紫铜管或不锈铜管，且所有连接附件均采用氧气专用品。制氧站建设必须符合行业规范YY/T0187-
1994《医用中心供氧系统通用技术条件》。利用制氧机制氧势必设
计机器的产氧量、氧气压力、氧气浓度、氧气流量。产氧量根据机
器的容量和医院的规模合理设计并留有足够的余量,有条件的最
好采用双机组制氧,避免机器故障造成供氧中断和用氧高峰时氧
气压力波动。氧气压力随使用科室不同而有所不同,通常制氧站
氧气压力随时科室不同而有所不同,通常制氧站氧气压力维持在
0.4～0.6MPa,但医疗用氧设备如高压氧舱、手术室和ICU系统的
心肺复苏机、呼吸机驱动压力要求氧压有所不同,以及用氧距离、
用氧高峰出现不同而导致氧气压力波动。正因为如此,往往在使
用科室配备二级减压装置来实现。氧气浓度和氧气流量是衡量制
氧机质量和制氧站运行是否可靠的重要检验指标。检验氧气浓度
的方法通常采用电化学、氧化皓、磁氧式测氧仪等来实现。为了保
证氧气浓度测量的可靠,以及压力表、氧气储罐的安全有效,这些
设备均属于计量器具,要进行定期检定和日常零点标定。外购氧
气要使用医用氧,以确保质量。氧气流量要定期检查氧流量计,避
免因瞬时出现用氧高峰而造成氧气流量跟不上。
2 氧气管道设计
氧气管道是制氧站输氧的重要通道,它的可靠与否,直接关系
到氧气能否正常供应和医疗c吉林中心供氧
式大同小异,氧气终端与电源插座、传呼装置分机、床位照明灯与吉林中心供氧
控制开关、中心负压吸引终端共同安装在设备带面板上。这样,强
电系统与弱电系统的导线、气体管道形成事实上的交叉,极易产
生电弧。这与行业规范YY/T0187-1994《医用中心供氧系统通用
。
主要用途
? 集中供氧系统是将氧气气源集中于一处,气源的高压氧气经减压后,通过管道输送到各个用气终端,在各个用气终端处设有快速插接的密封插座,插上用气设备(氧气湿润器、呼吸机等)即可供气。
  工作原理
? 集中供氧系统主要用于医院病房、急救室、观察室和手术室等处的氧气供给。
主要组成
  集中供氧系统由气源、控制装置、供氧管道、用氧终端和报警装置等部分组成。
1气源气源可以是液氧,也可以是高压氧气瓶。当气源是高压氧气瓶时,可根据用气需要选用2～20个氧气瓶。氧气瓶分为两组,一组供氧,另一组作备用。

2控制装置控制装置包括气源切换装置,减压、稳压装置和相应的阀门、压力表等。

3供氧管道供氧管道是将氧气从控制装置出口输送至各用氧终端。

4用氧终端用氧终端设在病房、手术室和其他用氧部门。在用氧终端安装有快速插拔式密封插座,使用时只需将供氧设备(氧气湿润器、呼吸机等)的接头插入插孔内,即可供氧,并可靠地保证密封;不用时,可以拔下供氧设备的接头,也可关闭手动阀门。
根据医院的不同需要用氧终端也有不同的结构形式。一般安装在墙上,分暗装(镶嵌在墙内) 和明装(突出于墙外,盖以装饰罩)两种;手术室和其他病房的终端,有壁装式、移动式和吊塔式等几种形式。
集中供氧系统主要用于医院病房、急救室、观察室和手术室等处的氧气供给。
主要组成
集中供氧系统由气源、控制装置、供氧管道、用氧终端和报警装置等部分组成。





根据供氧需求可用2—10只瓶组成甲、乙两组汇流排，配自动（亦可手动）切换控制、报警装置。一组工作、一组备用，自动报警、自动切换。
2.管道及稳定装置
氧气经供氧站一级减压后输送在管道中压力至终端压力为0.1～0.5Mpa（可调）。能满足病员吸氧和启动各种型号的呼吸机、麻醉机、高压氧舱等吸氧器具的需要。
3.氧气终端

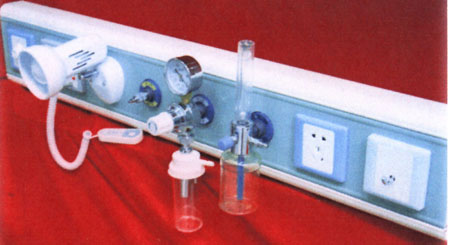

目前正在采用的有盒式，隐形式、移动式、组合式等形式的终端，以组合式终端较为普遍。它由铝合金或其它金属板做成设备带，可配装多种气源插孔及传呼、电源、照明灯等所需要的功能器件。适用、美观。也可将终端设置在配气机及技术室吊塔上。
4.氧压监测
可在值班室、护士站安装氧压监测表、流量计。以随时监测氧气终端压力和供氧量，以确保供氧系统正常运行。
5.技术参数
（1） 最大供氧量40m3/h，日供量不少于70瓶。
（2） 终端输出压力为0.1～0.5Mpa（可调）。
（3） 系统小时泄漏率小于0.2%。

写说明书进行原则性的指导，同时，也为技术审评部门提供技术参考。
由于医用中心吸引系统、供氧系统产品与企业的设计、不同医院的实际情况差别大，不同生产企业的说明书内容不完全相同。生产企业应根据自身产品特点编写说明书，以便于临床获取准确的信息。
一、 医用中心吸引系统
产品名称：医用中心吸引系统
适用范围：适用于医用中心吸引。
禁 忌 症：禁止直接用于人工流产
产品结构和组成：
1．应说明产品的系统组成。
2．应说明产品各组成部分的工作原理和主要作用。
主要技术指标：
1．应说明中心吸引系统的主要技术指标。
2．各部件的参数：应包括中心吸引系统的真空泵机组、真空容器、各级监测、报警系统、控制系统、水循环器、排污罐和终端的参数。
操作规程：
1．应说明中心吸引站的操作规程,包括: 真空机组调试、排污罐排污、排放气体消毒、真空罐清理、监测报警压力调试等。
2．应说明终端的使用方法，包括：与其他气体终端不可互换性的措施、与该终端配合使用的吸引装置的压力调节方法等。
故障处理：
应说明系统常见故障的处理方法，一般包括以下方面：
1．真空泵的故障。吉林中心供氧
2．系统压力报警。
3．吸引接头终端的故障损坏和堵塞，包括不自锁、漏气等
