抚顺QIQ-89型中心供氧
抚顺中心供氧
A2  安装技术要求
A2.1  对安装人员的要求
    从事氧气管道及设备安装的人员，必须了解氧气的性质，掌握管网流程，并实施本标准各项指标。
A2.2  管道焊接要求
A2.2.1  焊接氧气管道的焊工抚顺中心供氧，须按国家有关规定进行考试，并取得技术考试合格证书后；方可进行焊接作业。
A2.2.2  不锈钢管采用氩弧焊接，焊丝采用 HOCr18Ni9；铜管采用银基钎焊，钎料选用 HIAgCu30-25
或强
控制装置包括气源切换装置，减压、稳压装置和相应的阀门、压力表等。
3供氧管道
供氧管道是将氧气从控制装置出口输送至各用氧终端。
4用氧终端抚顺中心供氧
用氧终端设在病房、手术室和其他用氧部门。在用氧终端安装有快速插拔式密封插座，使用时只需将供氧设备（氧气湿化器、呼吸机等）的接头插入插孔内，即可供氧，并可靠地保证密封；不用时，可以拔下供氧设备的接头，也可关闭手动阀门。
根据医院的不同需要用氧终端也有不同的结构形式。一般安装在墙上，分暗装（镶嵌在墙内）和明装（突出于墙外，盖以装饰罩）两种；手术室和其他病房的终端，有壁装式、移动式和吊塔式等几种形式。
5报警装置
报警装置安装在控制室、值班室或用户指定的其他位置。当供氧压力超出使用压力的上下限时，报警装置即可发出声、光报警信号，提醒有关人员采取相应措施。

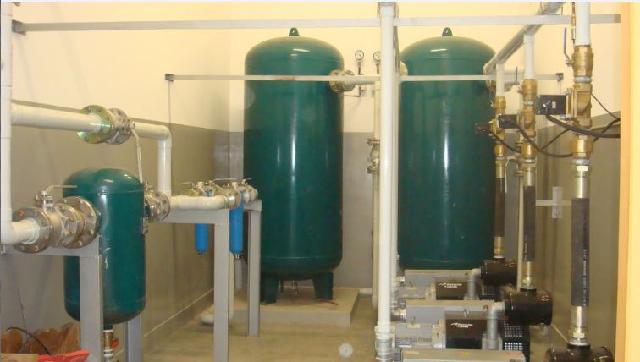

中心供氧站内的供氧方式可选用医用制氧机、液氧储罐及汇流排供氧三种方式之一或其中两种方式组合。液氧通过汽化减压至0.5MPa送到主管道，通过支管道输送到手术室、抢救室及病房终端。预留位置可以有效的保证万一发生氧气泄漏时，有充足的空间疏散外泄的氧气，避免发生严重意外。液氧罐周围应设置围栏，有明显的危险警示标志。抚顺中心供氧
中心供氧系统的输氧管网由主管道、分管道、支管道等构成。管网系统按压力管道设计要求进行优化设计，精良选材；配置氧气二级稳压箱、氧气流量仪、报警装置、区域切断阀门、氧气终端等。实践说明，不同选材对系统的长期运行效果影响很大，下面就及种常见管材做比较：

所以，输氧管路一般全部采用经过脱脂处理的无氧紫铜管或不锈钢管，且所有连接附件均采用氧气专用品。主管道规格主管道采用φ24×1，病房水平管道采用φ14×1.5，支管道为φ8×1。管道穿墙时都必须套管，不与电线共架铺设。每个病区应安装二级减压箱，以根据自己病区实际情况进行压力调节，一用一备，并有泄压阀，双回路设计。一旦发生故障可关闭阀门，打开另一个回路就可以继续供氧。二级减压箱输出压力因某种特殊原因高于使用压力时，安全阀打开，降至安全范围内自动关闭。此外，管道设计要保证有足够数量的检修阀门和流量表，以便计量和维修。

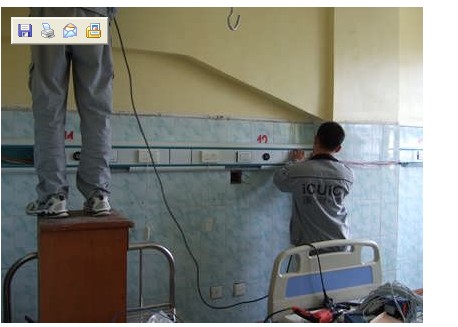

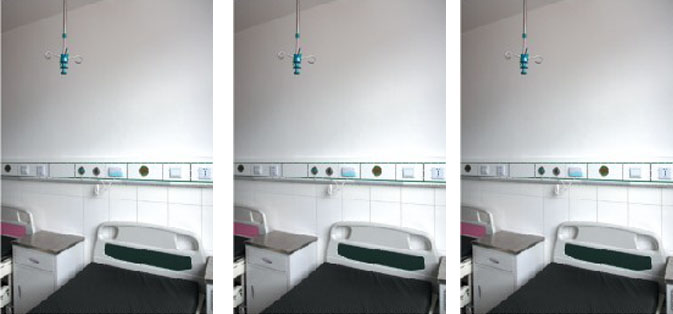

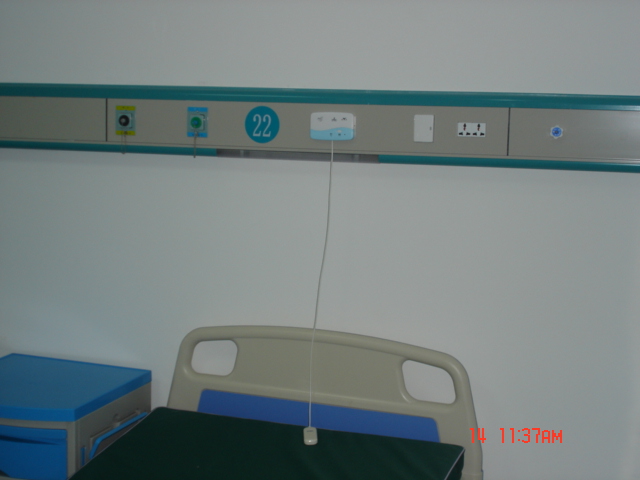

病区的治疗终端普通采用铝合金扣式设备带，宽度约190mm，壁厚大于1.5mm，表面喷塑。设备带内分隔结构设计，强电、气体、弱电相分离，以消除事故隐患。面板颜色与病房整体色调一致，美观大方。一般普通病房1床1氧1快速负压配置，抢救室、手术室等特殊病房按2氧2吸配置，使用气密性好的快速插拔式接头。氧气和吸引终端采用不同的颜色标识，不通用，抚顺中心供氧

    从事氧气管道及设备安装的人员，必须了解氧气的性质，掌握管抚顺中心供氧网流程，并实备供气，以满足人们的用氧需求。医用集中供氧主要用于医院等医疗机构来满足病患者之间的氧气需求。
供氧站内的供氧方式可选用医用制氧机、液氧储罐及汇流排供氧三种方式之一或其中两种方式组合。

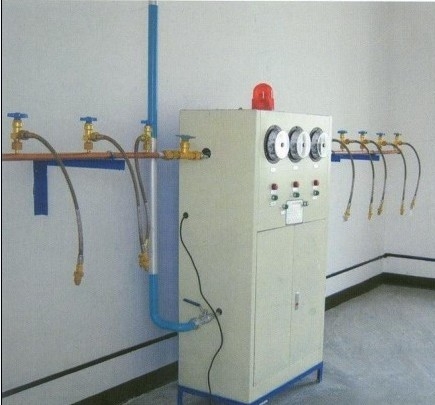

氧气汇流排系统设置了氧气欠压声光报警装置，且可实现供氧的自动或手动切换。
    氧气压稳压箱内采用双路设计，保证了各病区供氧的连续性。
    每个病区的护士站内设置一台病区监测计量仪，自动监测各医疗病区供氧压力及用氧量，为医院成本核算提供了可靠的依据。
   输氧管路全部采用经过脱脂处理的无氧紫铜管或不锈铜管，且所有连接附件均采用氧气专用品。
随着制氧技术的不断发展，医用氧气从最初的工业氧到后来的液氧抚顺中心供氧
施本标准各项指标。
A2.2  管道焊接要求
A2.2.1  焊接氧气管道的焊工，须按国家有关规定进行考试，并取得技术考试合格证书后；方可进行焊接作业。
A2.2.2  不锈钢管采用氩弧焊接，焊丝采用 HOCr18Ni9；铜管采用银基钎焊，钎料选用 HIAgCu30-25
或强度与气密可满足本标准要求的其他针料。
A2.2.3  管道焊缝应进行外观检查，并符合焊接质量标准。不锈钢氩弧焊焊接不允许有凹陷、气孔、钨极杂质和夹渣，焊接不合格允许补焊，但不超过三次。铜管硬钎焊焊接，焊缝表面不允许有气孔、缩孔和夹渣。
A2.3  管道安装前检查
A2.3.1  必须用吹洗法去除焊后管内污物。用白绸布检查，无污点方可连入系统。
A 2.3.2  各种氧气阀门，必须具有有效的产品检验合格证，或经阀门密封试验合格后才能安装在管道上。
A2.4  管道气密试验。
    管道在总气密检查前，应分段进行气密试验。
    气密试验采用氧气或无油压缩空气，持续10min。用涂中性肥皂水等方法检查焊缝及连接部位，不允许漏气泡。
A2.5  隐蔽工程中的管道
A2.5.1  安装在建筑隐蔽工程中的管道，必须经过检验，合格后方能进行下一道工序的安装工作。
A2.5.2  隐蔽工程中管道检验，应符合本标准 4.2.7、4.2.8及 A2.3条的规定。
A2.6  管道安装的其他要求，按GBJ 235及GBJ 236规范进行。

A2.3  管道安装前检查
A2.3.1  必须用吹洗法去除焊后管内污物。用白绸布检查，无污点方可连入系统。
A 2.3.2  各种氧气阀门，必须具有有效的产品检验合格证，或经阀门密封试验合格后才能安装在管道上。
A2.4  管道气密试验。
    管道在总气密检查前，应分段进行气密试验。
    气密试验采用氧气或无油压缩空气，持续10min。用涂中性肥皂水等方法检查焊缝及连接部位，不允许漏气泡。
A2.5  隐蔽工程中的管道抚顺中心供氧
A2.5.1  安装在建筑隐蔽工程中的管道，必须经过检验，合格后方能进行下一道工序的安装工作。
A2.5.2  隐蔽工程中管道检验，应符合本标准 4.2.7、4.2.8及 A2.3条的规定。
A2.6  管道安装的其他要求，按GBJ 235及GBJ 236规范进行。


附录B
安全使用规则
（参考件）抚顺中心供氧
B1  从事氧气管道、设备检修、维护和操作的人员，必须了解氧气的性质，掌握管网流程，并经过安全技术、操作和检修等规则的考试，合格后才能工作。抚顺中心供氧
B2  氧气瓶组供氧使用的氧气应符合GB 8982，禁止使用水电解法制取的氧气，使用工业用氧气代替医用氧气时，应经有关部门检测认可。
B3  氧气阀门必须缓慢操作，发现阀门外漏气，应排除故障后，再进行使用。
B4  氧气管网中使用的各种阀门、密封材料、仪表和器械等，抚顺中心供氧必须经专业部门认定，方可用于氧气系统，仪表应注有“禁油”或“氧气”标记。
B5  中心供氧站的气瓶间，液氧罐附近严禁用明火取暖。
B6  氧气管道的接地装置，每年雨季之前检查一次，接地电阻应符合4.2.4条的规定。
