铁岭KLK-666型中心供氧
铁岭中心供氧管道、终端压力：0.4Mpa（0.2～0.5Pa可调）
9.氧气终端流量：≥5L/min
10.管道氧气流速：≤10m/s
11.管道压力损失：≤10%
12.同时使用系数：普通病房20%，手术室、抢救室100%。
根据《医疗器械注册管理铁岭中心供氧办法》（国家食品药品监督管理局令第16号）的要求并结合医用中心吸引系统、医用中心供氧系统产品的特点，为规范医用中心吸引系统、医用中心供氧系统产品的技术审评工作，特制定本规范。
一、 适用范围
本规范所适用的产品范围为二类医疗器械产品医用中心吸引系统、医用中心供氧系统(II-6856)。
二、 技术审查要点房的氧气管均从每个病房的房角下来横至床头。采用套PVC管沿墙暗铺的方式。
表面整体静电喷塑，颜色稳定，附着力强，美观大铁岭中心供氧方。颜安装位置：铝合金设备带中心距地面1.4米，
1. 设备带材料设计主体厚度≥2mm，宽约210mm，颜色选用彩色设备带。
2. 病房设备带位置：根据院方要求设计，原则上终端中心离地面高度在1.3米～1.5米之间（或院方指定的高度），以便于护士操作。
3. 终端防尘罩采用滑盖式。
4. 病房内终端采用通长方案（氧气终端、预留吸引终端、床头灯、床头卡、开关、电源插座、将现有的呼叫对讲装置均布置在
设备带上），外观华丽、功能齐全，颜色可由招标方确定。
7．终端
采用国际通用的快速插拔式自密封接头（双密封自带维修阀），使用时将带有快速插头的氧气吸入器插入终端自动定位卡死，打开吸入器即可吸氧。不需多余动作，便可方便吸氧器，拔除插头后终端自动复位保证气体不泄漏，有滑块滑入插口，防止灰尘进入污染管道。氧气终端在颜色上有明显标志，终端插拔自如，设有防插错结构，当出现故障时，可关闭维修阀，检查故障原因。故障排除后，打开维修阀开关，恢复正常使用。检修时不会影响其他用气点的正常使用。
要求氧气终端带有过滤系统，有效的防止异物被吸入。并铁岭中心供氧要求每个终端自带维修阀（即终端具有单独维修功能），若某个终端出现故障可直接关掉其维修阀而不影响其他终端的使用（包括同病房相邻床位），使维修阀更为安全可靠。
技术参数：普通病房终端压力≥0.2MPa。流量：10L/min
验收标准：YY/T0187-94《医用中心供氧系统通用技术条件》
病房终端布置：根据我院实际，具体位置要求实地定。
9.插座、开关
电源插座采用五孔多功能插座，可插两线、国标三线及美式三线插头，无须转换插头，并自带保护门。
开关、电源插座均采用注明品牌及生产厂家，开关为2A系列一位单控开关，电源插座为五孔多功能插座（注明生产厂家并附设样品图片）

中山市古镇海洲医院铁岭中心供氧
2008.10


海洲医院医用气体系统工程配置要求
序号 项 目 名 称 单 位 数量 质量要求

(一) 产品名称的要求
产品名称为：医用中心吸引系统、医用中心供氧系统铁岭中心供氧
(二) 产品工作原理
1.医用中心吸引系统。医用中心吸引系统的负压源是中心吸引站的真空泵机组，通过真空泵机组的抽吸使吸引系统管路达到所需负压值，在手术室、抢救室、治疗室和各个病房的终端处产生吸力，提供医疗使用。

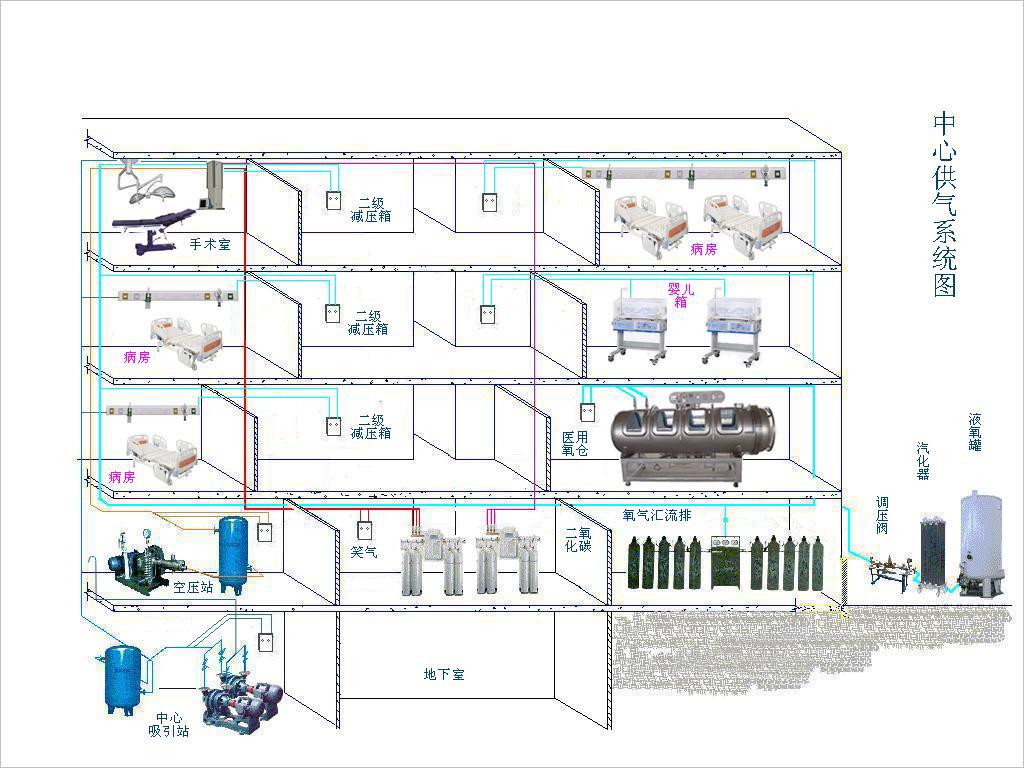

2.医用中心供氧系统。医用中心供氧系统的氧气气源集中在中心供氧站，气源氧气通过减压装置和管道输送到手术室、抢救室、治疗室和各个病房的终端处，提供医疗使用。
(三) 产品的结构组成
1.中心吸引系统
（1）中心吸引系统主要由中心吸引站、管道、阀门及终端插头等组成。

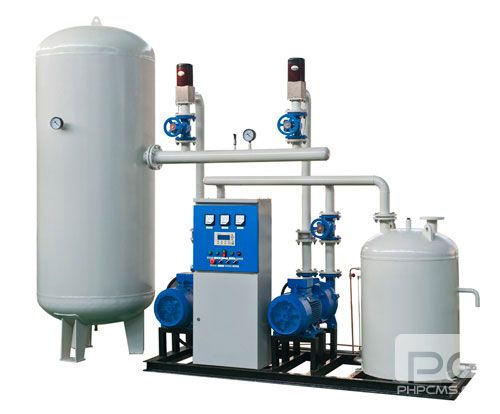

（2）中心吸引站是由真空泵机组、真空容器、管道、阀门、电控柜和真空仪表等设备组成的独立操作间。铁岭中心供氧
（3）中心吸引系统管路的末端，即输向患者的一端，连有快速接头(或一般接头)，插入(或连接)防止液体倒流吸引装置等。
2.中心供氧系统
（1）中心供氧系统主要由中心供氧站、管道、阀门及终端送氧插头等组成。
（2）中心供氧站为集中存放医院氧气气源的建筑物。
供氧方式有：氧气瓶组供氧、液氧供氧、制氧机供氧或联合供氧。

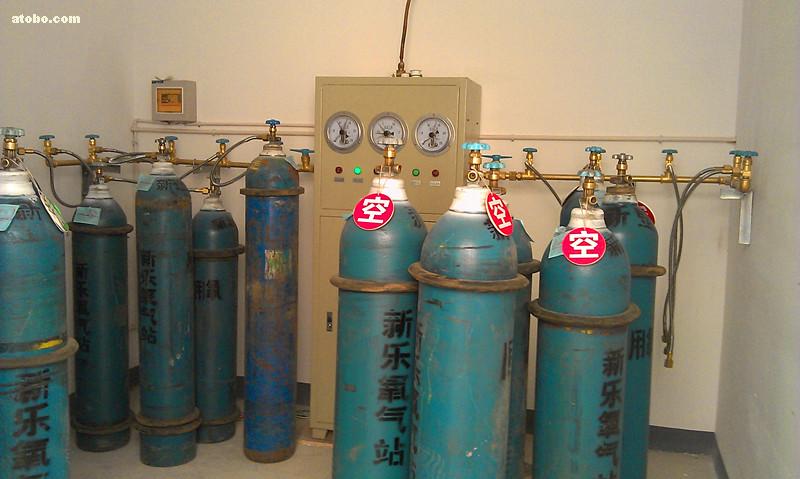

氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置和安全阀（或释压阀）等组成。
液氧供氧由液氧罐、汽化器、减压装置、管道及报警装置等组成。
制氧机供氧由制氧机、储气装置、管道及报警装置等组成。
（3）汇流排由适当数量的氧气瓶、管道、过滤器、阀门、减压装置、仪表和切换装置等器件组成。
（4）终端由快速接头插座(或一般气体接头)，可插入(或连接)氧气湿化吸入器、麻醉机和呼吸机等医疗器械的气体插头组成。
(四) 产品适用的相关标准

13.系统泄露率：＜0.3%
14自动切换柜铁岭中心供氧
2.  安全和报警装置
报警装置安放在中央控制室内，当整个氧气管路系统输出压力低于或高于额定值（0.2—0.5MPA）时，它会及时发出声、光信号，通知值班人员采取相应措施，调正系统正常运行。自动温度感应灭火装置及防爆灯应按照国家消防标准安装在适当位置。
3．氧气压力监视装置及流量测量装置
为监测各病区各供气系统使用压力情况，确保系统安全运行，在各病区的护士站安装一个压力监测装置来监测各病区的压力，以便护士及时了解系统工况，保证每个病区氧气压力不低于0.2MPa，以实现连续稳定的供氧，压力表精度等级不低于1.6级。
5．氧气输送管道（GB2270不锈钢管或GB1527紫铜管）铁岭中心供氧均采用符合最新国家标准的医用气体管道及阀门有关标准的要求，并经除油处理，采用符合相同材质的国家最新标准的焊接连接要求，无泄漏，，保证稳压供氧。
要求对所有的医用气体管材进行整体浸泡脱脂处理，进行彻底脱脂处理：酸洗后的管道用清水浸泡，然后用纯净的压缩空气吹干，最后用橡皮堵头堵住管道两端，运至施工现场。
氧气管道焊接工艺流程：脱脂处理——包装——运至现场——现场下料、弯管——焊接剖口加工——安装焊接
供气管道与阀们、设备、终端连接采用与送气管道相匹配的符合国家最新行业标准的连接方法
承建商应根据医院每天对氧气的需用量，合理设计氧气从中心站输送到医院每层楼的管井的管路及室内管道（主管道）的管径及管壁厚度，每层楼氧气管路（副管道）的管径及厚度,氧气输送到各病房的管路（支管道）的管径及管壁厚度。并要求符合国家相关标准要求。铁岭中心供氧
进入病房前的管道采用支架和抱箍由螺栓固定在医院建筑墙上适当位置。
要求在管道安装上采用与相关材质连接最先进的连接技术，保证系统每小时泄漏率远小于0.5%，同时保证医院各种医疗器械的终端压力不低于0.4-0.6MPa,普通病房终端铁岭中心供氧压力不低于0.2MPa和压力损失小于10%。同时，管道可靠接地，接地电阻小于10Ω。进入病房的氧气管路根据病房大小及供氧床位而具体设计，每个床位的供氧管路均从每个病房的房角下来横至床边。采用套PVC管沿墙暗铺的方式，以保证病房美观。管网安装完毕后要进行所设计参数的验收试验。
6.铝合金设备带
进入病房的氧气管均从每个病房的房角下来横至床头。采用套PVC管
