压力控制器|智能型压力控制器
【原理，结构】

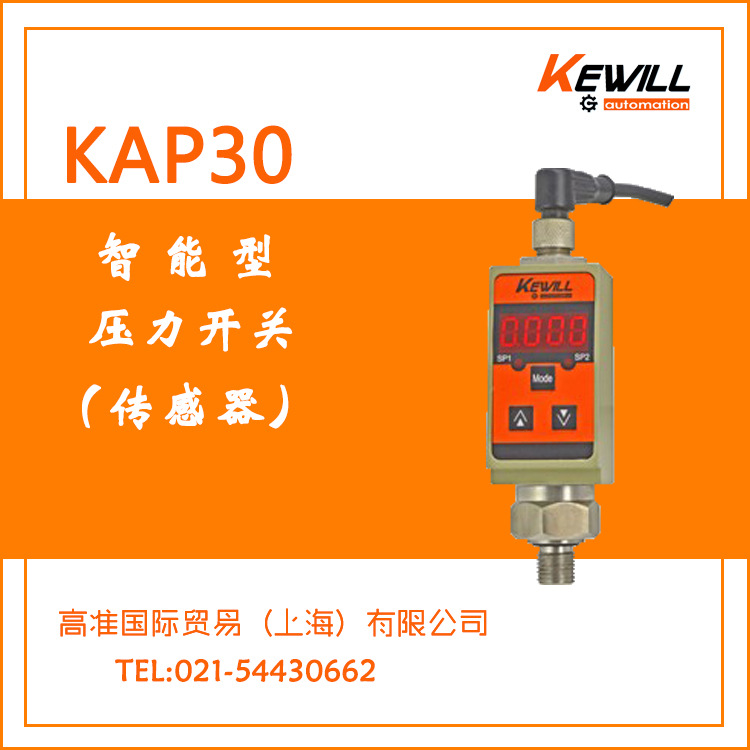

KAP30系列智能压力控制器是集压力测量，LED显示输出、控制于一体化智能数显压力测控产品该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器。
【特点】
4位数字显示当前压力值，压力预设开关点和延滞切换输出开关量可在零点到满度之间任意设定，外壳设有节点动作发光二极管便于观察按键调校及现场设置各种参数，操作方便、2路开关量输出带载能力1.2A模拟量输出（4...20mA),测量范围：0...600bar可选。
【应用】
气液两用型，适用于：泵控制、储罐监测、液位控制、过滤器堵塞、监控、泄漏监控，也可广泛用于液压和气动场合：如机械设备和过程控制。
【技术参数】
【尺寸图】
【安装】
KAP30可以通过压力管接头（DIN3582外螺纹G1/4）（其他尺寸接头可在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。
1棕：电源+ 2白：电源- 3蓝：开关1 4黑：开关2 5灰：4～20mA
为了防止电磁干扰的影响应注意以下事项：采用屏蔽线,线路连接长度合理
【选型提示】
1.
选型时请注意被测介质要与接触介质的产品部分相兼容。 2. 订货时请注明供电电源、精度等级、控制点数及是否带 RS485 接口。 3.
齐平膜片型压力控制器的测量范围：0～35KPa……20MPa 4.
选用差压测量的用户，需注意差压的量程与高、低压腔的允许过压与最大压力之间的关系，并要与 现场所使用要求相符。为确
保产品安全可靠运行，建议在被测点与变送器之间安装三阀组。 5. 为确保产品可靠工作，建议用户在现场加装防雷击保护装置，并确保产品及电源可靠接地。
6. 特殊要求：如强震动、瞬间冲击力、强电磁、射频干扰，敬请与本公司说明，并在订单中注明。
【选型表】
量程范围:
﹣0.1．．．0~0.01．．．~100MPa
允许过载:
小于等于额定量程的 1.5 倍或 110MPa（取最小值）
压力类型:
表压、绝压、密封参考压型
精确度:
±0.25%（典型） ±0.5%（最大）
长期稳定性:
±0.3%F.S/年
零点温度漂移:
±0.03%F.S/℃（≤100KPa） /±0.02%F.S/℃（＞100KPa）
满度温度漂移:
±0.03%F.S/℃（≤100KPa） /±0.02%F.S/℃（＞100KPa）
工作温度:
﹣20℃~80℃
贮存温度:
﹣40℃~120℃
供电电源:
24VDC 或 220VAC
输出信号:
模拟量 4～20mA；数字量 RS485
压力接口:
M20×1.5 G1/2 或用户自选
继电器控制:
1～2 路继电器或电子开关量控制
触点寿命:
大于 100000 次
显示范围:
﹣1999～9999
安装方式:
垂直轴向安装
外壳材质:
不锈钢 1Cr18Ni9Ti
膜片材质:
316L
O 型密封圈:
氟橡胶
电缆:
聚乙烯
绝缘电阻:
100MΩ 100VDC
外壳防护等级:
IP65
KAP30-
1
X
D
S1
J
G
概述
KAP30-
型智能压力控制器
外形结构
01
￠100 表盘不锈钢壳体/赫斯曼接插件
02
￠150 表盘铝铸壳体/直接密封出线 1.5 米
03
￠117 表盘防爆壳体
04
航空插头方表盘壳体
测量范围
X
实际测量量程
供电电源
D
24VDC
W
220VAC
输出信号
S1
4～20mADC
S2
1～5VDC
S3
0～5VDC
S4
0～10mADC
输出功能
S5
一路继电器
S6
两路继电器
S7
三路继电器
S8
四路继电器
S9
四路继电器带 RS485 接口
S10
一组继电器开关量
S11
两路电子开关量
螺纹接口
J1
M20×1.5 外螺纹
J2
G1/2 外螺纹
J3
G1/4 外螺纹
J4
其他特殊螺纹
压力类型
G
表压
A
绝压
S
密封参考压
