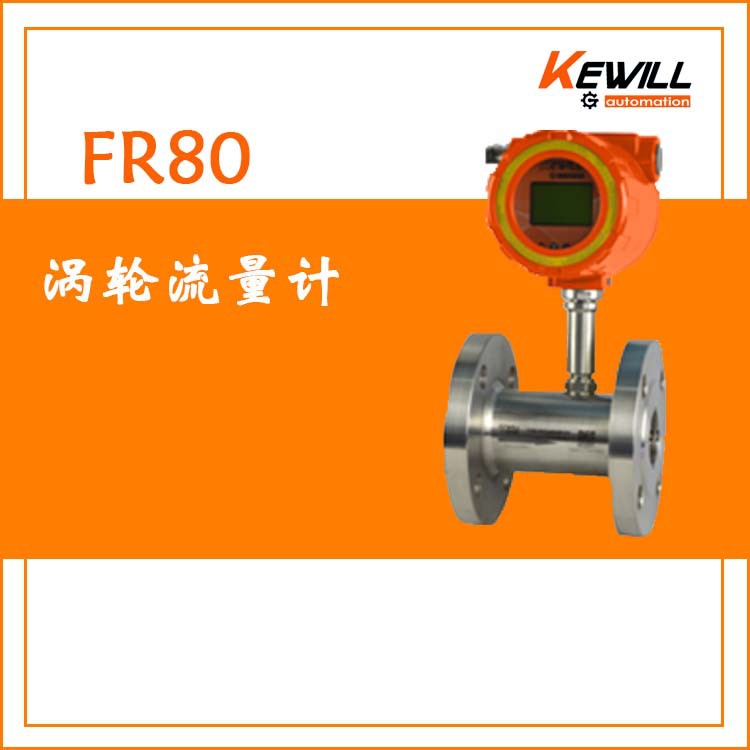

进口水流量传感器
涡
轮流量计是一种速度式流量计。如下图所示,在管道中心安放一个涡轮,两端由轴承支撑,当流体通过管道时,冲击涡轮叶片,对涡轮产生驱动力矩,使涡 轮克服
摩擦力矩和流体阻力矩而产生旋转.在一定的流量范围内,对一定的流体介质粘度,涡轮的旋转角速度与流体流速成正比.由此,流体流速可通过涡轮的旋转 角速
度得到,从而可以计算得到通过管道的流体流量.
涡轮的转速通过装在机壳外的传感线圈来检测.当涡轮叶片切割由
壳体内永久磁钢产生的磁力线时,就会引起传感线圈中的磁通变化.传感线圈将检测到的磁通周期 变化信号送入前置放大器,对信号进行放大、整形,产生与流速
成正比的脉冲信号,送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频 率电流转换电路,将脉冲信号转换成模拟电流量,进而指示瞬
时流量值.
· ● 安装有高可靠性的长寿命轴承
· ● 极好的重复性好,适合于配料
· ● 优秀的低流速测量性能
· ● 极快速响应,适合批量控制和配比控制场合的使用
· ● 多叶片结构的转子,精度高
· ● 蒸汽清洗允许
· ● 带高低报警功能,可以驱动继电器
· ● 具有10点非线性修正功能
· ● 标准RS485通讯(MODBUS协议)
· ● 模块化电路设计及丰富的自诊断功能,维修方便
· ● 紧奏型适用于设备安装
· ●选择合适的材料,可以测量温度达到400度的流体
FR80涡轮流量计应用
· ● 成品油、轻质原油、汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯等
· ● 润滑油、液压油等
· ● 水、纯水、蒸馏水、去离子水、脱盐水、软化水等
· ● 酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等
· ● 甲醛、酢酸、苛性钠、二硫化碳等
· ● 牛奶、咖啡等
· ● 导热油、热煤油等高温介质
FR80涡轮流量计选型指南
FR80法兰型
FR80卫生卡箍型
FR80螺纹型
口径:DN10~DN250
口径:DN15~DN50
口径:DN4~ DN50
带自润滑轴承
带自润滑轴承
带自润滑轴承
精度:±0.5% / ±0.2%
精度:±0.5% / ±0.2%
精度:±0.5% / ±0.2%
电源:AC 85~ 265 V
电源:AC 85~265 V
电源:AC 85 ~265 V
DC 16~36V
DC 16 ~36V
DC 16~36V
输出:4 ~20 mA ,脉冲
输出:4 ~20 mA ,脉冲
输出:4 ~20 mA ,脉冲
带二组常开触点输出驱动:
带二组常开触点输出驱动:
带二组常开触点输出驱动:
驱动:24V.DC,电流〈30 mA
驱动:24V.DC,电流〈30 mA
驱动:24V.DC,电流〈30 mA
通讯:RS485 (Modbus)
通讯:RS485 (Modbus)
通讯:RS485 (Modbus)
带10点非线性修正功能
带10点非线性修正功能
带10点非线性修正功能
带密度设置功能和可质量单位
带密度设置功能和可质量单位
带密度设置功能和可质量单位
低流速 0.1m/s
低流速 0.1m/s
低流速 0.1m/s
快速响应型,响应时间50ms
快速响应型,响应时间50ms
快速响应型,响应时间50ms
FR80涡轮流量计技术参数
性能参数
精度:
0.5% of rate 和0.2% of rate 两种
重复性:
测量值的±0.1%
响应时间:
最大50 毫秒相对于输入的改变
稳定性:
6个月以上的稳定性是测量值的±0.1%
环境温度的影响:
超过工作温度范围是±0.25%
安装位置的影响:
能确保传感器满管和保证前后足够的直管段,则安装无影响
启动时间:
从零流量开始需要50毫秒
预热时间:
从送电到达到额定测量精度需要5分钟
传感器参数
尺寸:
DN4 to DN250
被测流体温度范围:
-29 to 120℃; -29 to 300℃(高温定制型)
传感器本体材质:
AISI 304 SST,可选择316L
叶轮及附件材质:
AISI 304 SST,可选择316L
滚珠轴承材质:
316L SST 轴承或陶瓷轴承
过程连接:
DIN PN10 to PN63
线圈阻抗:
1600 ohm
转换器参数
环境温度范围:
-20 to 140° F (-29 to 60 ℃ )
转换器外壳材质:
低铜压铸铝 Nema 4X ,IEC60529 IP66 (标准),可定制不锈钢材质转换器外壳
转换器密封圈:
橡胶
电源:
AC 86 to 265V ,50/60HZ,1A 快速熔断保险;DC 16.8V to 31.2V ,1A快速熔断保险;或者3.6V电池供电
通讯协议:
RS485通讯(MODBUS协议)
防护等级:
IP65&IP68
电气接口:
2个PG13.5
功率:
3W
输出:
4 to 20 mA电流输出(用于瞬时流量),脉冲输出(用于总量)
带高报警和低报警输出,二组常开触点,驱动能力:24VDC,30mA
FR80涡轮流量计原理结构
FR80涡轮流量计特点
