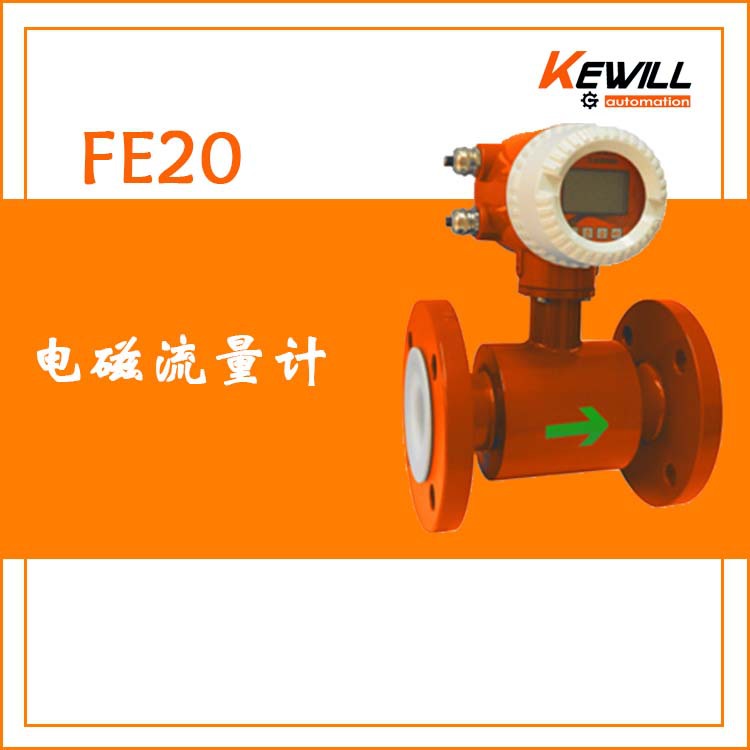

进口污水电磁流量计
FE20系列电磁流量计原理结构
FE20电磁流量计测量原理基于法拉第电磁感应定律：导电液体在磁场中切割磁力线运动时，导体中产生感应电势，
·感应电势为E:
· E=KBVD
·式中：K--------仪表常数
·式中：B--------磁感应强度
·式中：V--------测量管截面内的平均流速
·式中：D--------测量管道截面的内径
测
量流量时，导电性液体以速度V流 过垂直于流量方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体
直 接接触的感应电极检出，并通过电缆送至转换器通过其智能化处理，实现流体瞬时流量、积累流量的显示及流量数据与控制系统之间的通讯。测量管内无活动及
阻流 部件，因此几乎没有压力损失，并且有很高的可靠性。
FE20系列电磁流量计特点
●电磁流量计是一种测量体积流量的仪表，测量的结果与流速分布，流量压力，温度，密度，粘度等物理参数无关
· ●测量管内无活动部件，便于维护管理，所以传感器的使用寿命长;无阻流部件，因为无压力损失
· ●被测液体电导率最低可达5μS/cm，配合各种衬里材料，可适用于测量各种酸、碱、盐溶液及泥浆、矿浆、纸浆等介质的流量，精准度较高， 通常为±0.5% ±0.2%
· ●由于感应电压信号时在整个充满磁场的空间中形成的，是管道截面上的平均值，因此传感器所需要的直管段较短，一般为前5D后3D
· ●传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损，保证长期的使用
· ●双向测量系统，可测量正向流量，反向流量
· ●高清晰度背光LCD显示，汉英菜单操作，使用方便，操作简单，易学易懂
· ●转换器性能可靠、精度高、功耗低、零点稳定、参数设定方便、LCD显示，可以显示累计流量、流速、流量百分比等参数
· ●采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了测量的稳定性，低功耗
· ●全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1
· ●超低EMI开关电源，使用电源电压变化范围大，抗EMC好
· ●具有RS485、RS232、HART和Modbus等数字通讯信号输出
FE20系列电磁流量计应用
用
来测量导电性的液态介质，要求电导率应大于5μs/cm(自来水，原水的电导率约为100…5000μs/cm，可以用来测量各种酸、碱、 盐溶液及泥
浆、矿浆、纸浆等介质的流量，但介质中不能含有较多的铁屑铁磁性物质和大量的气泡，主要应用于石化、钢铁、 电力、冶金、纺织、食品、制药、造纸等行业及
市政环保、水利等领域。
电磁流量计选型
1、电磁流量计的正确选型需要详细了解以下工艺参数：
流体名称、成分、电导率
确定是否能用电磁流量计来测量
流体最高温度、最低温度、腐蚀性、磨损性、是否有负压
确定是否能用电磁流量计、选择何种内衬、电极材料
管道内外径(mm)、常用流量、正常流量、最小流量
确定选择何种口径的电磁流量计量
最高操作压力和最底操作压力
确定流量计的压力等级
安装要求
确定选择一体型还是分体型结构，分体电缆长度
安装环境
确定流量计的防护等级
注：
●实际最高工作压力必须小于电磁流量计的额定工作压力；
●最低工作温度和最高工作温度必须符合流量计量规定的温度要求（详见内衬材料表）；
●从经济性考虑，可以选择适当流速所对应的口径的电磁流量计，相对减少投资（见流量范围表）；
●根据测量目的、功能来合理选择相应的精度等级；
●根据介质的腐蚀性来选择电磁流量计的电极材料；
●根据介质的腐蚀性、磨损性、和温度来选择流量的内衬材料；
●根据安装场合的要求及环境，来合理选择使用一体型电磁流量计还是分体型电磁流量计
口径选择的几个参考条件
(1)对于粘度不高的液体(例如水)，选择管道流速一般在1.5～3m／s，选择传感器口径时，最好让传感器内满管流量时的流速在1.0～10m／s之间。满管流量时的流速下限一般为1m／s，最小也要大于0.5m／s，否则不能保证测量精度。
(2)对粘度稍大或有沉积物的液体，选用传感器口径时应使流速不低于2m／s，最好选用3～4m／s或更高些，以便用液体自清洁，防沉积
(3)对于矿浆等磨损性强的液体，常用流速应低于2m／s，最大不超过3m／s，以降低对衬里和电极的磨损。
(4)对于低电导率液体，在选用传惑器口径时，尽可能使用较低流速(略小于0.5m／s，最大不超过1m／s)，因为流速提高，流动噪声会增加，而出现输出晃动
FE20系列电磁流量计衬里的选择
材料类型
主要性能
适用范围
Neoprene
耐磨性好，有极好的弹性，高扯断力耐一般低浓度酸碱盐介质的腐蚀，不耐氧化性介质的腐蚀。
<80°C，一般水，污水，泥浆，矿浆
聚氨酯橡胶
有极好的耐磨性能，耐酸碱性能略差。
<60°C，中性、强磨损的矿浆，煤浆、泥浆
Polyurethane
聚四氟乙烯
化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，浓碱和各种有机溶剂，不耐三氟化氯、高温二氟化氧。
<180°C，浓酸、碱等强腐蚀性介质，卫生类介质
PTFE
聚全氟乙丙烯（FEP） Fluororesin-46
别名：特氟隆 化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿，F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE。与金属粘接性能好，耐磨性好于PTFE，具有较强抗撕裂性能
<180°C，盐酸、硫酸、王水和强氧化剂等，卫生类介质
FE20系列电磁流量计电极材料的选择
材质
耐腐蚀性能
316L
对于硝酸、室温下<5%的硫酸，沸腾的磷酸、碱溶液；在一定压力下的亚硫酸、海水、醋酸等介质有较强的耐腐蚀性。
哈氏合金HB
耐沸点下一切浓度的盐酸、硫酸、氢氟酸有机酸等非氧化性酸、碱、非氯化性盐酸。 不适用：硝酸
哈氏合金HC
耐氧化性酸如：硝酸、混酸或铬酸与硫酸的混合物及氧化性盐类、海水。 不适用：盐酸
钛
适用: 1.氯化物，如氯化镁，氯化钙等,钠盐，钾盐，铵盐，海水 2.浓度小于50%氢氧化钾等溶液
不适用：盐酸，硫酸，磷酸，氢氟酸等还原酸
钽
适用:1.具有优良的耐蚀性,和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一切化学介质（包括沸点的盐酸、硝酸和150℃的硫酸）的腐蚀。 不适用：碱，氢氟酸
不锈钢涂覆碳化钨
适用: 1.耐磨损性能好，可用于纸浆，污水，能抗固体颗粒干扰
不适用：无机酸，有机酸，氯化物
