进口油混水监控器

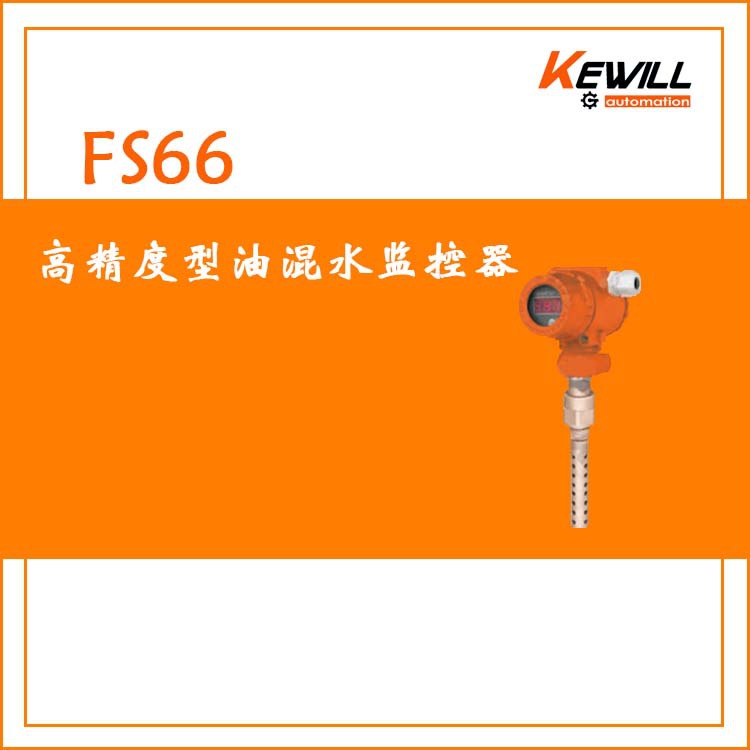

FS66高精度型油混水监控器 原理,结构
机 装置采用电容式原理。电容式传感器由内、外电极(相当于电容两个极板)及电路部分组成。当油中混水或积水后,由于二者介电常数相差很大,则由内、外
电极构 成的电容值发生显著变化。传感器电路产生一稳幅高频方波,当电容值发生变化,则方波频率发生变化,经过对信号的处理放大比较,输出相应的变送模拟
量报警信 号。
FS66高精度型油混水监控器特点
无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调,极低的压力损失,有多种输出功能可选择。满足不同用户对自动化控制的需求。LED数码显示,按键设定菜单。
FS66高精度型油混水监控器应用
油混水信号器用于监测水电站、火电厂及大型泵站油系统中的混水或积水量。当油箱、油管路中混水或积水即发出报警信号,提醒值班人员及时检查系统,确保发电机组安全运行。
FS66高精度型油混水监控器 性能概述
油混水变送器,适用介质:油基液体。最大工作压力16bar.介质温度0…100℃。电源:DC24V AC220V。保护级别IP65.4~20mA模拟量+两路开关量输出,黄铜合金材质,LED数码显示,按键操作设定菜单。
FS66高精度型油混水监控器 技术参数
设定报警范围:
0~5%,0~10%,0~50%
探头材质:
黄铜合金
螺纹材质:
黄铜合金
信号输出:
两路开关量(常开or常闭)或模拟量信号
连接方式:
M27*2外螺纹(M20*1.5 G1/2可选)
供电:
24VDC 、110VAC 、220VAC
负载:
5A(继电器型)
空载电流:
最大250mA
耗损电流:
<60mA
测量精度:
0.20%
初始化时间:
约8s
耐压范围:
16bar
介质温度:
0~100℃
电气保护:
反相,短路,过载保护
防护等级:
IP65
重量:
约1.8kg
探头长度:
100mm\150mm\按客户要求特殊定制
FS66高精度型油混水监控器 选型表
FS66
-
M2
A
D
A
1
详述
FS66
-
FS66系列 高精度型油混水监控器
螺纹明细
M2
接口螺纹M27*2外螺纹
MX
接口螺纹客户定制外螺纹(如M20*1.5 G1/2)
安装方式
A
顶装式
B
侧装式
供电方式
D
直流24V±20%供电
T
交流220VAC 供电
输出信号
A
4~20mA模拟量信号
A2
4~20mA模拟量信号+两路开关量输出
探头长度
1
探头长度:100mm
2
探头长度:150mm
N
探头长度:按客户要求定制
