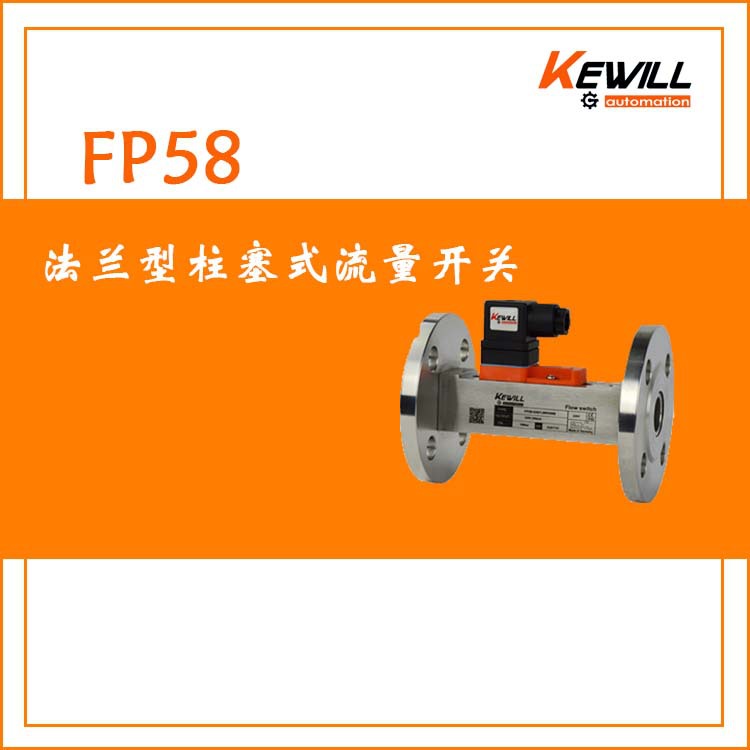

FP58法兰型流量开关原理，结构
在线法兰式安装，机械式流量开关，用于液体或气体介质。坚固的塑料，铝或不锈钢外壳可选。介质推动柱塞弹簧至设定位置即可通过磁场作用于干簧管输出无源通断信号。
FP58法兰型流量开关特点
极小的压力损失，良好的重复性,抗污能力。机械部分与电子部分完全隔离，带有开关设定刻度表 易设定。用户无须在现场设定，LED显示开关动作状态。大开关容量，多种材质和耐压等级选择。
FP58法兰型流量开关应用
气液两用型，工业自动化/ 机械设备/ 空气压缩工业/ 制冷及空调。
FP58法兰型流量开关性能概述
流量开关，适用介质：水、乙二醇溶液、油基液体、空气。最大工作压力16bar.介质温度-10…160℃。电 源：DC24V AC220V AC380V。保护级别IP65.适用管径DN15～DN32(特殊管径可约定),材质可选:304不锈钢、316L不锈 钢，流量报警设定值 0.1L～70L/min。
FP58法兰型流量开关选型表
|
FP58- |
025 |
FL |
D |
K1 |
015 |
B |
/HT |
详述 |
|
FP58- |
|
FP58系列法兰型流量开关 |
||||||
|
适用管径 |
010 |
|
法兰接口 DN10 名义口径DN10 |
|||||
|
015 |
法兰接口 DN15 名义口径DN15 |
|||||||
|
020 |
法兰接口 DN20 名义口径DN20 |
|||||||
|
025 |
法兰接口 DN25 名义口径DN25 |
|||||||
|
032 |
法兰接口 DN32 名义口径DN32 |
|||||||
|
N |
适用管径特殊约定 |
|||||||
|
连接方式 |
FL |
|
法兰连接式 |
|||||
|
配电明细 |
D |
|
直流配电24V±20%DC |
|||||
|
W |
交流配电220V±15%AC |
|||||||
|
Z |
交流配电380V±15%AC |
|||||||
|
G |
交直流通用型（无LED报警灯） |
|||||||
|
材质描述 |
K1 |
|
不锈钢1.4301(304) 过液本体 |
|||||
|
K2 |
不锈钢1.4435(316L) 过液本体 |
|||||||
|
报警设定区间 |
min. |
|
正常流量小于等于5L（特定客户备选项） |
|||||
|
008 |
设定范围：0.6…8L/min （下线报警0.1…7L/min） |
|||||||
|
015 |
设定范围：1…15L/min |
|||||||
|
028 |
设定范围：2…28L/min |
|||||||
|
070 |
设定范围：27…70L/min |
|||||||
|
电气连接方式 |
B |
|
赫斯曼插头 |
|||||
|
（特殊备选项）VARIO |
/HT |
耐高温160°C（材质为不锈钢时可选） |
||||||
|
/2 |
输出两路开关量报警点（特殊备选项） |
|||||||
|
/D |
瞬时流量趋势指示用（特殊备选项） |
|||||||
|
/7 |
IP67（特殊备选项） |
|||||||
