原理，结构

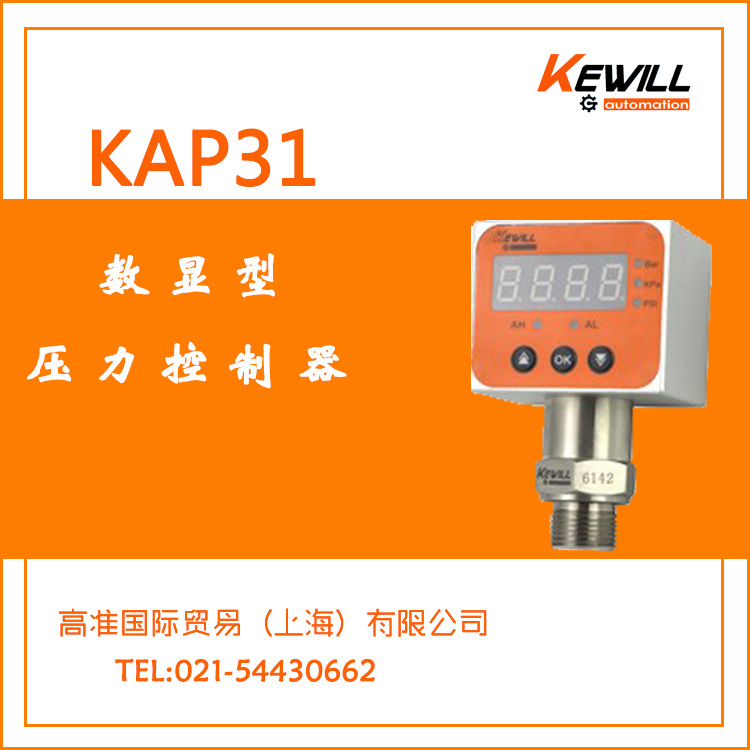

KAP31智能压力开关配备高精度仪表放大器放大压力信号，内置温度传感器温度补偿，是检测压力、液位信号，实现压力、液位监控的高精度设备。内置两个 继电器,可实现多种气体及液体 的高低点控制的要求。同时可实现清零、校准、更换显示单位、回差设置等多种操作功能。壳体采用全金属结构,感压膜片采用不锈钢1.4435(316L)芯 体,性能稳定。
特点
4位显示当前压力或液位值;压力或液位可根据自己的需要设置。
双路继电器输出，报警点在量程内任意可设，调节无死区。
三种压力单位可选：Bar，PSI，Kpa。
精度高，迟滞小，响应快，稳定可靠，调节简便。
应用
应用于工程机械、水力、电力、环保、自动化控制、液压与气动系统等工业过程现场
技术参数
| 量 程： | 0~0.2...600Bar (KAP31-H)；0~1Kpa...20Kpa (KAP31-L) | ||||
| 过载压力： | 200% | ||||
| 精度等级： | 优于0.5% | ||||
| 长期稳定性： | ±0.25％FSO/year | ||||
| 供电电压： | 24V DC | ||||
| 输出信号： | 两路继电器输出 继电器容量 24V DC 5A ; | ||||
| 220V AC 3A | |||||
| 使用温度： | -20～+85℃ | ||||
| 设置范围： | 全量程任意可设，防波动回差设置。 | ||||
| 采样频率： | 10次/秒 | ||||
| 测量介质： | 对不锈钢无腐蚀的气体、液体 | ||||
| 短路保护： | 有 | ||||
| 反极性保护： | 有 | ||||
| 压力接口： | M20*1.5 G1/4 NPT1/4 可定制 | ||||
| 密封性能： | IP65&IP68 | ||||
| 出线方式： | 专配航插电缆(标配30cm) | ||||
尺寸图
选型表
| KAP31- | 16B | 1 | R | D2 | M20 | C | T1 | 概述 | |
| KAP31-H | KAP31-H数显型压力控制器(0~0.2...600Bar) | ||||||||
| KAP31-L | KAP31-L数显型压力控制器(0~1Kpa...20Kpa ) | ||||||||
| 量程 | Xk | 0-x kpa | |||||||
| Xb | 0-x bar | ||||||||
| XM | 0-x MPa | ||||||||
| Xp | 0-x psi | ||||||||
| Xm | 0-mH20 | ||||||||
| 精度 | 1 | 0.5% FS | |||||||
| 2 | 0.25% FS | ||||||||
| 3 | 0.15% FS | ||||||||
| 4 | 0.075% FS | ||||||||
| 输出 | A | 4~20 mA | |||||||
| V1 | 0~10 V | ||||||||
| V2 | 0~5 V | ||||||||
| R | 继电器输出 | ||||||||
| 供电 | D1 | 5VDC | |||||||
| D2 | 24VDC | ||||||||
| W | 220VAC | ||||||||
| 安装接口 | M20 | M20*1.5 | |||||||
| G14 | G1/4 | ||||||||
| G12 | G1/2 | ||||||||
| N12 | 1/2NPT | ||||||||
| N14 | 1/4NPT | ||||||||
| 电器连接 | C | 航空接插件 | |||||||
| E | 防水密封电缆IP68 | ||||||||
| 介质温度 | T1 | -20~+80℃ | |||||||
| T2 | -40~+125℃ | ||||||||
| T3 | 0~+150℃ | ||||||||
| T4 | 0~+200℃ | ||||||||
