FG齿轮流量计原理
由 计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔(由于齿轮的转动，所以不是绝对密封的)作为 一次排量的计算单位。当被测液体 经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭 圆齿轮的转数与每次排量四倍的 乘积即为被测液体流量的总量。
FG齿轮流量计结构
不椭圆齿轮流量计由流量变送器和计数机构组成。变送器与计数机构之间加装散热器，则构成高温型流量计。变送器由装有一对椭圆齿轮转子的计量室和密封联轴器组成，计数机构则包含减速机构、调节机构、计数器、发讯器。
FG齿轮流量计应用
适用于沥青.润滑油.植物油.柴油.石油.渣油.煤油.机油.汽油.重油.燃料油.导热油.原油.轻油.绝缘油.液压油.等多种油产品。
FG齿轮流量计性能概述
流量计，基础元件为不锈钢。适用介质：油液介质。最大工作压力6.5Mpa.介质温度-45…220℃。电源：DC24 AC220V。保护级别IP68.适用管径10-200mm(另有重装高配系列)。
FG齿轮流量计技术参数
|
公称通径:（mm） |
DN10～DN200 |
||
|
被测液体粘度: |
2～3000（mPa.s） |
||
|
防护等级: |
IP65（特殊订制IP68） |
||
|
重复性误差: |
测量值的±0.2、±0.5 |
||
|
精度等级: |
0.2，0.5%级 |
||
|
被测介质温度: |
常温型： -45～100℃ |
||
|
高温型： +60℃～200℃ |
|||
|
超高温型：小于220℃以上 |
|||
|
额定工作压力:（高压可定制） |
铸铁：≤1.0MPa |
||
|
不锈钢：≤1.6MPa |
|||
|
铸钢：≤2.5MPa（4MPa，6.5MPa可选） |
|||
|
供电电源: |
AC220V、DC24V或3.6V电池 |
||
|
消耗总功率: |
小于20W |
||
|
环境温度: |
零下40～＋60℃ |
||
|
相对温度: |
5%～95% |
||
|
输出信号: |
脉冲信号或者4－20mA电流信号 |
||
|
电流输出: |
负载电阻 |
0～10mA：0～1.5kΩ |
|
|
4～20mA：0～750 Kω |
|
||
|
数字频率输出: |
输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极最大电流为250mA |
||

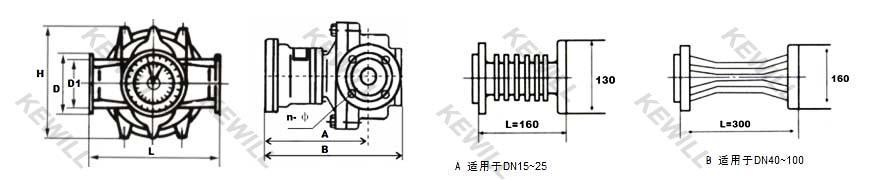

FG齿轮流量计示意图
FG齿轮流量计选型表
|
FG- |
10 |
L |
A |
1 |
5 |
1.0 |
P |
/DA |
详述 |
|
FG- |
|
FG系列齿轮流量计（法兰连接式） |
|||||||
|
FG-T |
|
FG-T系列齿轮流量计（螺纹连接式） |
|||||||
|
通径 |
10 |
|
通径 DN10 – DN200 (mm) |
||||||
|
材质 |
L |
|
材质：不锈钢304 |
||||||
|
K |
材质：不锈钢316L |
||||||||
|
被测液体粘度 |
A |
|
液体粘度：2-1000mpa.s |
||||||
|
B |
液体粘度：1000-2000mpa.s |
||||||||
|
C |
液体粘度：≥3000mpa.s |
||||||||
|
被测介质温度 |
1 |
|
介质温度：常温型 -45～100℃ |
||||||
|
2 |
介质温度：高温型 60～220℃ |
||||||||
|
精度等级 |
5 |
|
精度等级：0.5级 |
||||||
|
2 |
精度等级：0.2级 |
||||||||
|
耐压值 |
1.0 |
|
耐压值：详见参数备选项 如1.0=1MPA |
||||||
|
信号类型 |
P |
|
脉冲信号 |
||||||
|
A |
4－20mA电流信号 |
||||||||
|
F |
无信号 |
||||||||
|
备选项：就地显示系统 |
/DA |
机械字轮累积量显示单元(备选项) |
|||||||
|
/DB |
液晶数显单元(备选项) |
||||||||
|
必选项：供电方式 |
直流DC24V |
DC24V |
|
交流AC220V |
AC220V |
|
|
锂电池3.5V |
3.5V |
|
|
无须供电型 |
0 |
|
|
订货提示: |
||
|
1.订货时请注明介质流向，介质种类，管径及期望测量区间值。我们可在出厂时帮您完成精确校验。 |
||
|
2.若是黏性介质，请注明黏度，温度及介质种类和管内压力等级。 |
||
