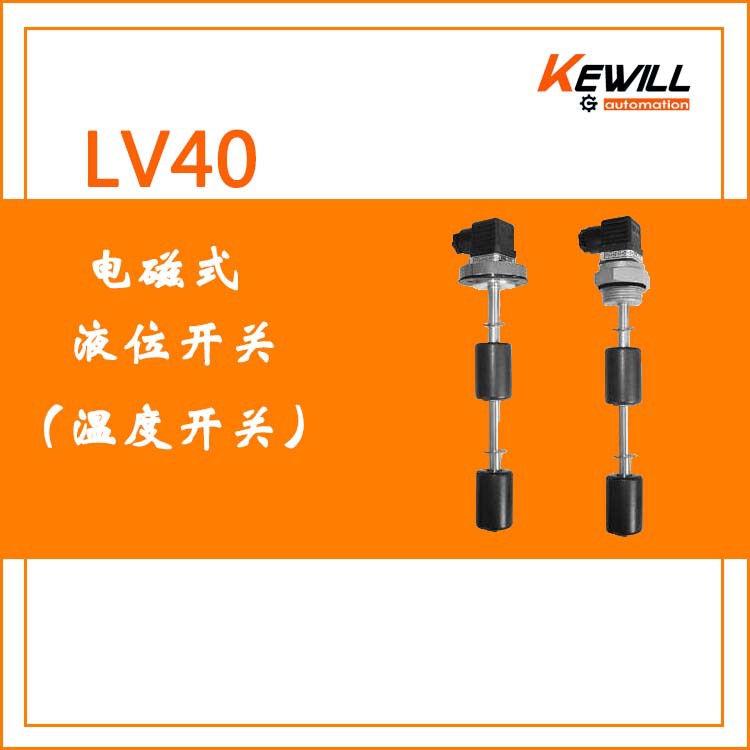

kewill电磁式液位开关 LV40系列原理，结构
LV40系列产品为开关量输出型。 液位上升或下降时，带动不锈钢磁性浮球(浮块)上下移动，至报警位置及时报警输出。并可选温度开关量输出。
kewill电磁式液位开关 LV40系列特点
●测量范围：按要求
●测杆材质：黄铜/不锈钢
●浮子材质：NBR/不锈钢
●输出液位信号：max2NC/NO
●输出温度信号：1NC(60-100度
kewill电磁式液位开关 LV40系列应用
用于密度≥0.75g/cm3的液位测量
kewill电磁式液位开关 LV40系列技术参数
环境温度：-15~90℃
输出参数:工作压力：max 16bar
液位开关量输出：max 2NO/NC
防护等级：IP65
开关电压：230VAC 30VDC(用M12电气连接器时)
开关电流：1A
电气连接：3-Pin+PE;6-Pin+PE;4Pin M12(无接地)
开关容量：60VA
密封：NBR M20×1.5
温度开关量输出：1NC(60～100℃)
机械连接：M20×1.5 G1/2" G3/4" G1"(或按客户需求)
精度：±5℃
安装位置：垂直 ±10°
开关电压：230VAC/30VDC
滑杆材质：黄铜/不锈钢
开关电流：2A滑杆直径：Φ8
浮子材质：NBR 17.5×25mm；不锈钢27×31mm
kewill电磁式液位开关 LV40系列选型表
|
LV40- |
K |
A100NC |
B250NC |
A |
P |
2 |
TXXNC |
详述 |
|
滑杆材质 |
M |
|
黄铜（滑杆材质) |
|||||
|
K |
不锈钢（滑杆材质) |
|||||||
|
开关点A |
AXXNC |
|
AL1 NC=常闭触点 |
|||||
|
AXXNO |
AL1 NO=常开触点 |
|||||||
|
开关点B |
BXXNC |
|
BL1 NC=常闭触点 |
|||||
|
BXXNO |
BL1 NO=常开触点 |
|||||||
|
机械连接 |
A |
|
M20*1.5 |
|||||
|
B |
G1/2 黄铜合金 |
|||||||
|
C |
G1 不锈钢 |
|||||||
|
D |
G3/4 铝 |
|||||||
|
E |
G1 黄铜合金 |
|||||||
|
电气连接 |
P |
|
DIN 43650 3 Pin+PE |
|||||
|
D |
Plug M12 4 Pin |
|||||||
|
B |
DIN 43651 6 Pin+PE |
|||||||
|
浮子材质 |
1 |
|
NBR（尺寸17.5*25mm） |
|||||
|
2 |
|
不锈钢（尺寸27*31mm） |
||||||
|
温度开关（60~100°C） |
TXXNC |
温度开关（60～100°C可选)T70NC=70°C常闭触点 |
||||||
|
备注：其他特殊要求可在订货时与销售工程师沟通并注明 |
||||||||
