原理，结构
干簧管吸合当浮球要部朝液位上升或下降时，带动不锈钢磁性浮球上下移动,扬线角度≥28°时触发开关内部的钢珠会滚动压到微动开关或脱离微动。利用微动开关做接点输出，使液位开关 ON 或OFF的接点信号输出。
主要特点
- ●结构简单性能可靠
- ●安装方便可现场调试 适用给排水、含腐蚀、悬浮物工况测量
- ●现场悬吊式安装，特点适合地下水池使用
- ●与液体接触的零部件材质均为塑料（不锈钢），具有良好的耐腐性
- ●可用于对液位的限位监控或连续监控。开关量型可提供多球多点监控
应用
气液两用型，工业自动化/ 机械设备/ 空气压缩工业/ 制冷及空调。
技术参数
| 最大压力： | 40bar | |||||||||
| 介质温度： | -10~80°C （PP) -10~180°C（不锈钢） | |||||||||
| 介质密度： | ≥0.75g/cm3 | |||||||||
| 输出： | 触点类型: 干簧管开关 | |||||||||
| 触点容量: 10A/250VAC | ||||||||||
| 输出: 常开/常闭 | ||||||||||
| 防护等级： | IP65&IP67 | |||||||||
| 接线方式: | 端子接线 | |||||||||
| 材料: | 不锈钢1.4301(SUS304)\PP聚丙烯塑料 | |||||||||
| 过程连接: | 螺纹连接G2 | |||||||||
| 法兰连接DN50 | ||||||||||

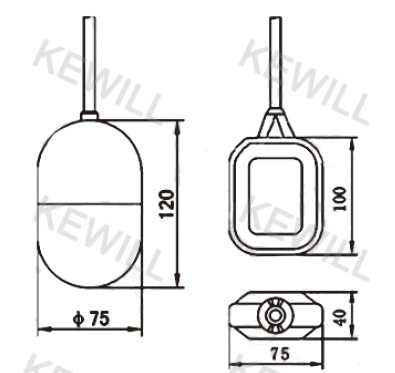

尺寸图
选型表

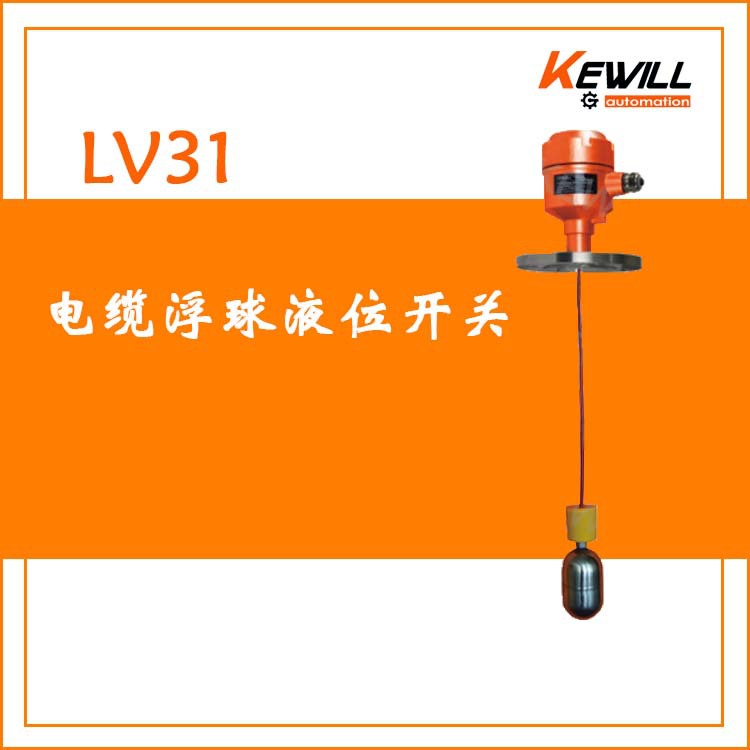

| LV31- | 电缆浮球液位开关 | |||||||||||||||||
| 测量范围 | ||||||||||||||||||
| 500 | 0.5m | |||||||||||||||||
| 1000 | 1m | |||||||||||||||||
| N | 客户指定长度（单位m） | |||||||||||||||||
| 材质 | ||||||||||||||||||
| P | PP塑料浮球+橡胶电缆 | |||||||||||||||||
| K | 不锈钢浮球+硅胶电缆 | |||||||||||||||||
| 浮球个数(报警点数量） | ||||||||||||||||||
| 1 | 1个 | |||||||||||||||||
| 2 | 2个（仅限开关输出型产品） | |||||||||||||||||
| N | 客户指定数量 | |||||||||||||||||
| 连接方式 | ||||||||||||||||||
| F | 法兰连接DN50法兰 | |||||||||||||||||
| G | 螺纹连接G2 | |||||||||||||||||
| LV31- | 500 | K | 1 | F | ||||||||||||||
