原理，结构

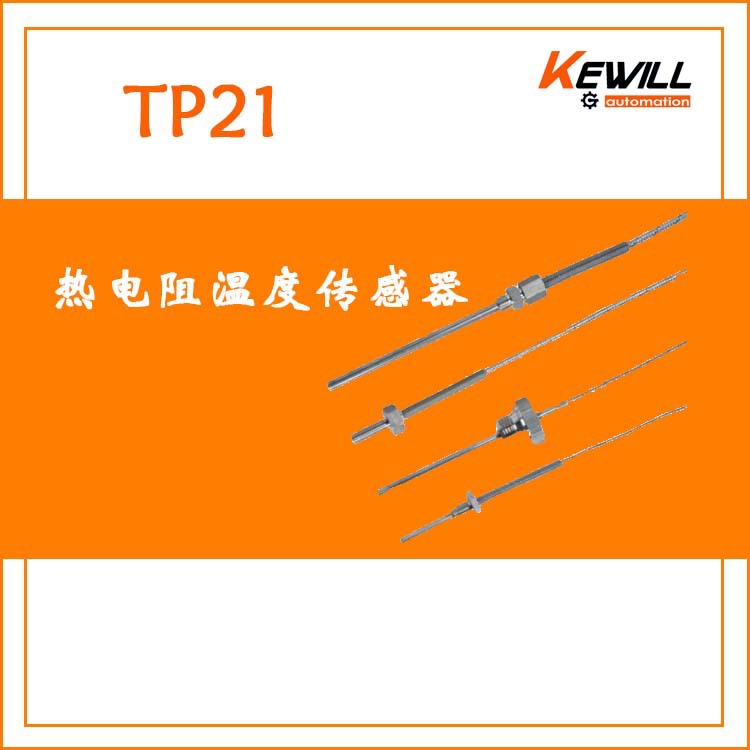

TP21包含一个PT100探头，PT100阻值会随温度变化而变化，PT100有二线式，三线式，四线式几种规格可供选择。
特点
- ●安装简单，多种量程可选，多种规格探头可选
- ●结构紧凑，量程广（-200…600℃）
- ●耐压较高，可以达到40bar
- ●两线，三线，四线可选
- ●可选配柜装式控制表进行连接使用
应用
适合于测量水，油，气类介质
可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。
技术参数
| 测量范围： | -20…100℃,-50…200℃,-50…250℃,-50…350℃,-200…600℃ | |||||||||||
| 精度等级： | B级（A级可选） | |||||||||||
| 信号输出： | 电阻信号 | |||||||||||
| 允许误差： | ±0.3K+0.005×T | |||||||||||
| 耐压： | ?6型 探头 40bar | |||||||||||
| 防护等级： | IP67 | |||||||||||
| 外壳材料： | 不锈钢 | |||||||||||
| 触液部分材料： | 不锈钢1.4571 | |||||||||||
| 电气连接 | 直接出线 | |||||||||||
选型表
| TP21- | 热电阻温度传感器 | |||||||||||||||||
| 样式类型（详见尺寸图） | ||||||||||||||||||
| A | A型 | |||||||||||||||||
| B | B型 | |||||||||||||||||
| C | C型 | |||||||||||||||||
| D | D型 | |||||||||||||||||
| 量程 | ||||||||||||||||||
| /-25-100 | -25-100℃ | |||||||||||||||||
| /-50-200 | -50-200℃ | |||||||||||||||||
| /-50-250 | -50-250℃ | |||||||||||||||||
| /-50-350 | -50-350℃ | |||||||||||||||||
| /-200-600 | -200-600℃ | |||||||||||||||||
| 输出 | ||||||||||||||||||
| /2 | 两线制电缆输出 | |||||||||||||||||
| /3 | 三线制电缆输出 | |||||||||||||||||
| /4 | 四线制电缆输出 | |||||||||||||||||
| 探头长L2 | ||||||||||||||||||
| /25 | 探头长L2为25mm(注：D型仅有此长度） | |||||||||||||||||
| /50 | 探头长L2为50mm | |||||||||||||||||
| /100 | 探头长L2为100mm | |||||||||||||||||
| /160 | 探头长L2为160mm | |||||||||||||||||
| /250 | 探头长L2为160mm | |||||||||||||||||
| /400 | 探头长L2为400mm | |||||||||||||||||
| /500 | 探头长L2为500mm | |||||||||||||||||
| 探头长直径 | ||||||||||||||||||
| /3 | T探头长直径?D为3mm | |||||||||||||||||
| /4 | T探头长直径?D为4mm | |||||||||||||||||
| /6 | T探头长直径?D为6mm | |||||||||||||||||
| 出线长度L1 | ||||||||||||||||||
| /1000 | 出线长L1为1m | |||||||||||||||||
| /2000 | 出线长L1为2m | |||||||||||||||||
| /3000 | 出线长L1为3m | |||||||||||||||||
| 出线材质 | ||||||||||||||||||
| P | 出线材质：PVC | |||||||||||||||||
| R | 出线材质：PUR(耐油线缆） | |||||||||||||||||
| T | 出线材质：特氟龙（teflon) | |||||||||||||||||
| M | 出线材质：金属网 | |||||||||||||||||
| TP21- | A | /-25-100 | /2 | /25 | /3 | /1000 | P | |||||||||||
