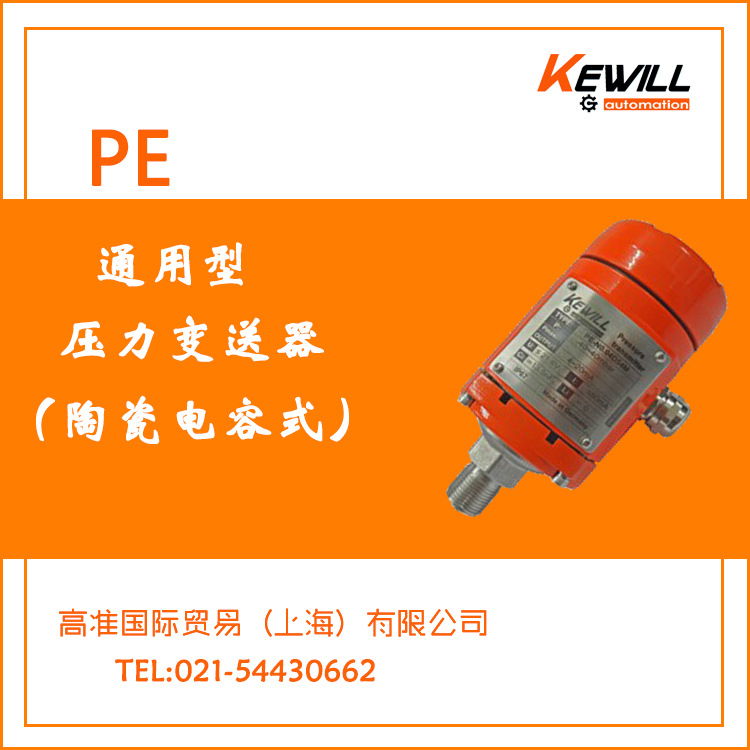

【原理结构】
基于陶瓷电容技术，当加在陶瓷电容上的压力增大时，电容值增相应增大，电容值 正比于压力值。
【特点】
过载能力强，稳定性好，每年优于0.1%的满量程，抗干扰能力强，极高的精度及重复性,可达0.1、0.2、0.5级 ，陶瓷测量界面抗腐蚀性好。齐平膜型可用于粘性介质。可在现场调节零点、满量程。带有LED显示。
【应用】
气液两用型，可用于液压及气动系统。适用于以下行业：
钢铁行业/ 机械设备/ 空气压缩工业/ 制冷及空调/ 起重及传输系统。
【技术参数】
| 量程: | 详见下表 | 温度影响： | ＜±0.02%FS/K | |||||||||||||
| 精度等级: | 0.1%, 0.2%，0.5% 可选 | 温度影响： | ＜±0.02%FS/K | |||||||||||||
| 线性度: | ±0.2%或±0.5% | 响应时间: | <5ms(10%到90%量程） | |||||||||||||
| 迟滞: | ≤±0.01% 满量程 | 工作电压: | 10…36V DC | |||||||||||||
| 重复性: | ≤±0.1%量程 | 负载电阻: | ≤1KΩ | |||||||||||||
| 稳定性: | 优于每年0.01% | 电流消耗: | 信号电流（二线式），8mA（三线式） | |||||||||||||
| 环境温度: | -30…85℃ | 防护等级: | IP65 | |||||||||||||
| 介质温度: | -30…80℃ | 外壳材料: | 模压铸铝 | |||||||||||||
| 存储温度： | -30…85℃ | |||||||||||||||
【量程代码】
| 标准量程代码表1(相对压力） | |||||||||
| 标准量程 | 代码 | 标准量程 | 代码 | ||||||
| -20…20m bar | N0.02 | 0…1 bar | P1 | ||||||
| -40…40m bar | N0.04 | 0…2 bar | P2 | ||||||
| -70…70m bar | N0.07 | 0…3.5 bar | P3.5 | ||||||
| -100…100m bar | N0.1 | 0…5 bar | P5 | ||||||
| -200…200m bar | N0.2 | 0…7 bar | P7 | ||||||
| -350…350m bar | N0.35 | 0…10 bar | P10 | ||||||
| -1…0 bar | N0 | 0…20 bar | P20 | ||||||
| -1…1 bar | N1 | 0…35 bar | P35 | ||||||
| -1…3 bar | N3 | 0…70 bar | P70 | ||||||
| -1…24 bar | N24 | 0…100 bar | P100 | ||||||
| 0…10 mbar | P1 | 0…150 bar | P150 | ||||||
| 0…40 mbar | P2 | 0…175 bar | P175 | ||||||
| 0…100 mbar | P3.5 | 0…200 bar | P200 | ||||||
| 0…200 mbar | P5 | 0…275 bar | P275 | ||||||
| 0…350 mbar | P7 | 0…300 bar | P300 | ||||||
| 0…750 m bar | P10 | 0…600 bar | P600 | ||||||
| 标准量程代码表2(绝对压力） | |||
| 标准量程 | 代码 | 标准量程 | 代码 |
| 0…1 bar | A1 | 0…70 bar | A70 |
| 0…2 bar | A2 | 0…100 bar | A100 |
| 0…3.5 bar | A3.5 | 0…150 bar | A150 |
| 0…5 bar | A5 | 0…175 bar | A175 |
| 0…7 bar | A7 | 0…200 bar | A200 |
| 0…10 bar | A10 | 0…275 bar | A275 |
| 0…20 bar | A20 | 0…300 bar | A300 |
| 0…35 bar | A35 | ||
| 注1：1bar=1.02kg/cm2=0.1Mpa | |||
| 注2：若所需量程不在标准列表中， 请在订货时注明，可按客户要求标定。 例如 需量程0…25 bar产品，可将量程代码写为P25 | |||
注：若所需量程不在标准列表中， 请在订货时注明，可按客户要求标定。 例如所需量程：表压0…25 bar ，可将量程代码写为GB25
【接线图】
【尺寸图】
【选型表】
| PE- | P10 | N | 2 | 4 | M | 详述 | |||||||||||||
| PE- | PE系列通用型压力变送器 | ||||||||||||||||||
| P10 | 量程代码（可从量程代码表中查得） | ||||||||||||||||||
| 显示选项 | N | 现场无显示 | |||||||||||||||||
| D | 带LED显示表头 | ||||||||||||||||||
| 精度等级 | 1 | 精度等级0.1级 | |||||||||||||||||
| 2 | 精度等级0.2级 | ||||||||||||||||||
| 5 | 精度等级0.5级 | ||||||||||||||||||
| 信号种类 | 4 | 模拟输出信号4…20mA | |||||||||||||||||
| 1 | 模拟输出信号1…5V | ||||||||||||||||||
| 0 | 模拟输出信号0…10V | ||||||||||||||||||
| 连接方式 | M | 连接方式：外螺纹M20×1.5 | |||||||||||||||||
| G | 连接方式：外螺纹G1/2 | ||||||||||||||||||
| N | 连接方式：外螺纹NPT1/2 | ||||||||||||||||||
| F | 连接方式：齐平膜标准接口M27×2 | ||||||||||||||||||
| X | 特殊设计 | ||||||||||||||||||
| 注：若所需量程不在标准列表中， 请在订货时注明，可按客户要求标定。 例如所需量程：表压0…25 bar ，可将量程代码写为P25 | |||||||||||||||||||
订货提示订货提示:选型完毕后，请再次核对以下信息，以防选型错误!
1.型号各项是否与您所需一致
2.量程是否正确
3.输出信号的种类和数量是否正确
4.是否有可选项、附件漏选
