【原理，结构】

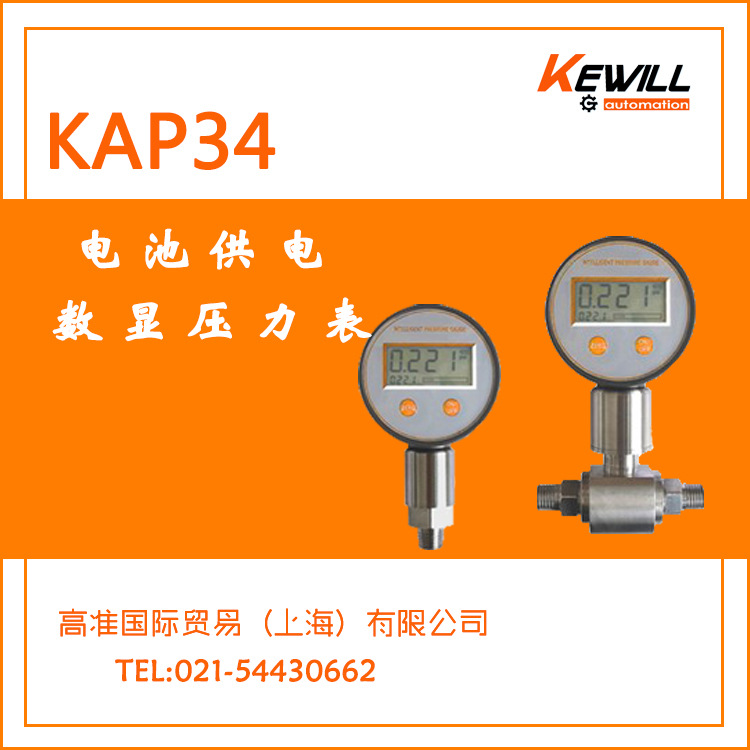

KAP34-A电池压力数显表，采用扩散硅式充油芯体作为信号测量元件，稳定可靠。不锈钢材质隔离介质确保产品的寿命。
KAP34-B锂电压力差压表是A型数显表的升级产品，可测量非腐蚀性气体与液体的差压值。
【特点】
测量范围广
4位液晶屏压力值现场显示
0-15分钟可设定自动关机时间
9V电池供电
全不锈钢结构与工程塑料材质可选
用户设定量程单位：bar psi Kpa Mpa
【应用】
对316L不锈钢无腐蚀的气体、液体压力测量应用于石油、化工、冶金、电力、水文等工业过程现场
外型结构(单位:mm)
【技术参数】
●量程范围-1…0~0.1…~1000bar
●允许过载小于等于额定量程的1.5倍或1100bar(取最小值)
●压力类型表压、绝压、密封参考压型
●精确度±0.25%(典型) ±0.5%(最大)
●长期稳定性±0.3%F.S/年
●工作温度-20℃~80℃
●供电电源9VDC
●压力接口NPT1/4&G1/4或用户自选
●显示范围-1999~9999
●安装方式垂直轴向安装
●外壳材质ABS塑料&不锈钢
●膜片材质316L
●电池寿命节电模式下24月
●防护等级IP65
●量程单位bar psi Kpa Mpa
【标准量程代码表(单位bar)】
标准量程表压代码绝压代码
| -1…0bar | GB0 | / |
| 0…1bar | GB1 | AB1 |
| 0…2.5bar | GB2.5 | AB2.5 |
| 0…4bar | GB4 | AB4 |
| 0…6bar | GB6 | AB6 |
| 0…10bar | GB10 | AB10 |
| 0…20bar | GB20 | AB20 |
标准量程表压代码绝压代码
| 0…40bar | GB40 | AB40 |
| 0…60bar | GB60 | AB60 |
| 0…100bar | GB100 | AB100 |
| 0…160bar | GB160 | AB160 |
| 0…250bar | GB200 | AB200 |
| 0…400bar | GB400 | AB400 |
| 0…600bar | GB600 | AB600 |
| 0…1000bar | GB1000 | AB1000 |
注：若所需量程不在标准列表中， 请在订货时注明，可按客户要求标定。 例如所需量程：表压0…25 bar ，可将量程代码写为GB25。
【选型表】
KAP34-AGB1AN1详述
| KAP34- | KAP34系列智能压力控制器 | ||||
|
A B |
A型数字压力表 B型数字差压表 |
||||
| 测量范围 | GB1 | 表压0~1bar（见量程代码表） | |||
| 供电电源 | D | 9VDC电池供电 | |||
| 螺纹接口 |
N1 G2 X |
NPT1/4外螺纹 G1/4外螺纹 其他特殊螺纹 |
|||
