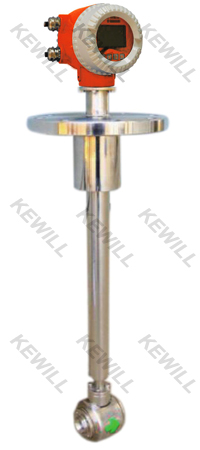

技术参数

安装插入与取出

提示与注意：由于管道内的压力对检测杆有一个向外的推力所以
*为安全起见，需采用停机（管道无压）条件下进行安装。
*若停机安装条件，安装时则需使管道压力暂降至≤0.2MPa。
安装前的准备工作：

用户在收到仪表之后应预先做好以下事项：
1.先核对和确认供货无误后才可进行安装工作，若发现供货与合同不符请及时与经销单位联系确认。
安装请按以下程序步骤进行。
2.按安装指示图将检测杆向外提至电极与安装件下端齐平后测量并记录尺寸L2。

安装——插入
1 .用户管道应为水平设置，要求传感器前至少有5DN、其后至少应有3DN的直管段。流量调节阀门应位于传感器下游3DN以外。
用户管道应无明显的振动‘管道内壁应无明显凹凸不平。
2.先在管道测量点处的正上方开一个Φ60-62mm的孔，要求圆孔四周边缘光洁，无毛刺和气割瘤疤等等。
3.将安装件从传感器上拧下来并可靠地焊接在上述开孔处，要求：
    a、使安装件下端与管道内面齐平；
    b、确保无泄漏。
4.松开传感器的3个锁紧螺钉将检测杆及检测头整体抽出待后面安装。（警告：用户不得打开检测头与插入杆的连接）
5.在安装件的上端螺纹处缠以麻丝铅油或缠以四氟生胶带后将球阀连同密封及锁紧机构拧紧在上面。
6.将检测杆从上方慢慢地再插入进去，将锁紧螺母稍稍加力拧紧，压下插入杆测量L2与原4.1.2记录L2尺寸相同，安装即告完成。

安装——取出
1.先松开锁紧螺母侧面的3个紧定螺钉，再将锁紧螺母退出1—2扣，以放松密封压圈便于取出插入杆。
2.上提手柄将插入杆提出约250mm后关闭球阀，即可将插入杆取出。

插入深度

1.当选择电极插入到平均流速处时，根据管道紊流条件下平均流速点约在距管壁H1=0.125D处（D：管道内径）
手压手柄使插入杆再进入管道H1深。（此时的L2=原L2-H1）
2 .确认插入深度无误后，转动手柄，使其连线与管道中心线平行，此时两电极的连线将与管道中心线垂直，即电极的连线与流速垂直。
3 .调整好之后，先用力将锁紧螺母拧紧再分别固紧三只锁紧螺钉。它们的作用一是保证插入杆不被管内压力推出，二是保证插入杆不会振动。
4.当选择电极插入到管道中心时（这里是最大流速），此时的下压深度H=0.5D。其它工作与上面的一样。
5 .松开接线盒下面的紧定螺钉，旋转接线盒至自己满意的位置拧紧紧定螺钉即可。调整即告完成。

接线

连接传感器与转换显示器采用两根RVVP型双芯单屏蔽电缆，其接线请参照图（四）接线标识：
SIG1 SIG2 ——-信号
CD1 CD2———励磁
SIGCND————接地

使用

1、 组成插入式电磁流量计：插入式电磁流量传感器必须与电磁流量转换显示器配套组成电磁流量计才能实现和完成流量测量任务。

2 、由于插入式电磁流量传感器出厂时只能在某一区间管道进行流量精确度校验，而用户管道不一定与此相同，所以就有一个流量上限值如何确定的问题。为此请用户先了解下表——几种常用管道内径、平均流速（m/s）、体积流量（m3/h）的对照表。

3、当用户将插入式电磁流量传感器电极置于管道平均流速处时，用户可依据上表、出厂校验单、被测管道内径尺寸等流量参数及电磁流量转换器的功能、使用操作说明，正确进行流量、流速等等参数设置后，插入式电磁流量计即可投入使用。

4、当用户将插入式电磁流量传感器电极置于管道中心线处时电极检测的是管道的最大流速Vmax，因此必须将最大流速换算为平均流速Vcp。圆管道紊流条件下两者有如下关系：Vcp=K1Vmax ——–（4）式中；K1＜1 是与流体雷诺数ReD有关的系数，其值为：———-（5）而n=1.66lgReD———-（6）

式中：Qm：被测液体的质量流量（㎏/h）
μ：被测液体的动力粘度（mPa.s）
D：管道的内径（mm）

5、 由式（4）可以看到，当用户将插入式电磁流量传感器电极置于管道中心线处时，不修正的情况下,电磁流量转换显示器显示的流速(即流量)值比正确的平均流速 (即)流量值大了1/K1倍。用户在进行参数设置时一定要理解和正确地予以修正。修正的方法是将仪表系数缩小K1倍。(如上述出厂前已修正好)，正是由于 这一原因，希望用户最好选择将插入式电磁流量传感器电极置于管道平均流速处。

6 、关于阻塞系数β
阻塞系数β的定义是：插入式电磁流量传感器的检测杆插入管道内深度，即0.125D 或0.5D）沿流体流向的投影的面积与管道横截面积之比。即：
———— （电极在0.125D即平均流速处） —————— （电极在0.5D即管道中心处）。
由于这一段插入杆将导致流通面积的减小即平均流速的增加，因此，应用时应视β值的大小予以修正。有资料介绍和试验说明当β≤0.015时可无须修正而不会对测量精确度产生可分辨的影响。
DN300时β0.125D = 0.026     DN350时β0.125D = 0.021
DN400时β0.125D = 0.018     DN450时β0.125D = 0.015
所以，在此情况下，只须对应用于DN300、DN350管道时应加以修正，DN400是出厂校验管道，实际已做修正。
经过计算，当DN=600mm时，β0.5= 0.049 ＞0.015，即必须修正。修正方法也是修正出厂时的仪表系数。为消除这一修正并缩短插入杆长度，我们推荐将电极置于管道平均流速处。
注意：用户请将插入式电磁流量传感器电极置于管道平均流速处。

选型表
