石家庄中心供氧台二级稳压箱，通过二级稳压箱可单独调节各个病区的压力，安装双回路，保证一道检修时另一道正常工作，避免断气；对呼吸机、麻醉机及其他设备有保护和缓冲功能，紧急情况下可切断病区供气。
*1.3每个病区安装一台流量计，通过流量计能及时发现管道氧气是否泄漏，有利于成本核算。
1.4管道要求选配符合国家最新标准的流体不锈钢管或紫铜管，保证管网气密性，使系统安全可靠；氧气管道的焊接全部采用国家最新相关材质管道的焊接标准，保证管道内的气密性。

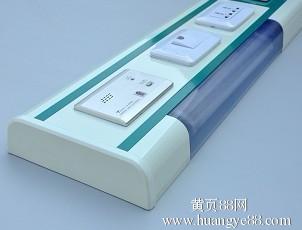

1.5铝合金设备带采用静电喷塑，分三槽设计，将强电、弱电、气体管道分开，并可靠接地，确保系统的安全。
1.6氧气终端有明显颜色标志，终端插石家庄中心供氧拔自如，设有防插错结构，以保证用气安全。
2.1 设备带采用模块化设计，可任意增减设备，其面板可拆卸，方便院方增加设备。
2.2 阅读灯使用寿命长，安全可靠。
3.环保性：
3.1整个系统采用不锈钢或或紫铜管作为主体，对环境不产生危害。同时工程施工及验收规范
GBJ 236现场设备,工业管道焊接工程施工及验收规范
术语
3.1医用中心供氧系统中心供氧系统通用技术条件》
★ 《钢制压力容器》（GB150）
★ 《拉制铜管》（GB1527）
★ 《紫铜管》（GB2270）
★ 《工业金属管道工程施工及验收规范》GB50235-97
★ 院方要求及提供的平面图
第三部分 设计范围
一、工程内容：
1.中心供氧系统

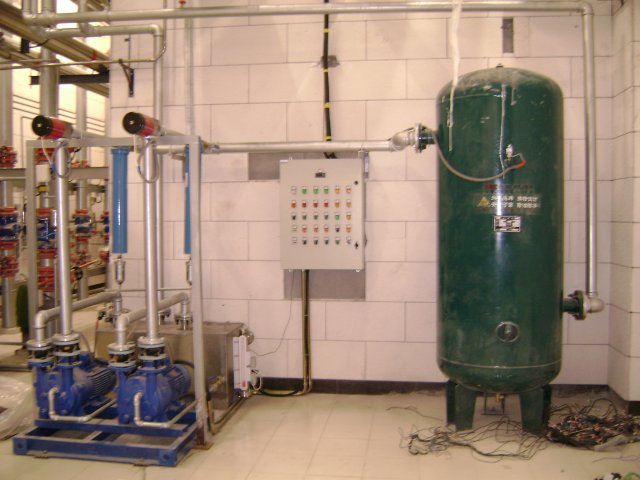

2 中心吸引系统
3. 电源系统（含开关、插座、床头灯）
4. 医用传呼系统
第四部分 设计方案
一、中心供氧系统工程设计说明
1.供氧管道
根据YY/T0187—94标准中4.2.2.1、4.3.3和A1石家庄中心供氧.1条规定及有关数据，经设计计算，具体方案如下：
1.1管道规格
由氧站送往病房大楼；总管为?25×1.5紫铜管，每个病区内主管道（以下简称横管）选用φ14×1 紫铜管；进入病房内的支管均选用φ8×1紫铜管。
1.2管道材质
根据YY/T0.87—94标准，供氧系统的管道选材主要 脱脂紫铜管，根据我公司多年安装经验及院方要求，本工程供氧系统的管道采用紫铜管 。
1.3管道布置
氧站至病房楼主管采用尚地沟敷设至病房楼管道井内，直至顶层，每个病区走廊横管沿架设在病区走廊吊顶内，病房内支管及终端，截止阀均安装在铝合金设备带内，这样既整齐又美观。
1.4管道连接
氧气系统为铜材，采用气焊，所有快速插座、维修阀为铜材件。金属密封连接使用寿命长，无其它密封材料的老化之忧，且维修拆卸方便。
2.安全装置
在各病区设置二级减压装置，并设计有安全阀，万
用于医院集中供氧.由中心供氧站,管道,阀门及终端送氧插头等组成.医用中心供氧系统氧气气源集中在中心供氧站,气源氧气通过减压装置和管道输送到手术室,抢救室,治疗室和各个病房的终端处,提供医疗使用.
3.2中心供氧站集中存放医院氧气气源的建筑物.中心供氧站供氧方式有;氧气瓶组供氧,液氧供氧及液氧与气瓶组联合供氧,中心供氧站内医用中心供氧系统的设备:氧气瓶供氧由高压氧气瓶,汇流排,减压装置,管道及报警装贵等组成;液氧供氧由液氧罐,汽化器,减压装置,管道及报警装置等组成.
3.3汇流排适当数量的氧气瓶,管道,阀门和仪表等器件组成.
3.4终端是指医用中心供氧系统中管道系统的末端.它装有快速接头插座(或一般气体接头),可插入(或连接)氧气湿化器,麻醉机和呼吸机等医疗器械的气体插头.
技术要求
中心供氧站
氧气瓶组供氧的中心供氧站
44.1引国家医药管理局1994一12一19批准1995一05一01实施YY/T 0187一94
4.1门.1气瓶间气瓶间应通风良好,室内氧气浓度应小于23肠.气瓶间及控制间室温为10-38'C.
4.1.1.2汇流排
氧气瓶组供氧汇流排,必须设两组(或多组)气瓶交替供氧,采用自动或手动切换.
为保证系统安全,在氧气汇流排的减压器前,应安装小于25 pm滤孔石家庄中心供氧的过滤器.
汇流排气瓶组气瓶总数不得超过20瓶.使用后的空瓶,必须留有.. 1 MPa以上的余压.
4.1.13切换性能要求
当一组气瓶氧气压力降至小于允许最低使用压力时,应能自动(或手动)切换到另一组气瓶继续供气.切换时供气不允许间断.
4.1.2液氧供氧的中心供氧站
4.1.2.1大于500 L的液氧罐,应放在室外.室外液氧罐周围5m范围内不得有通往低处(如地下室,地穴,地井,地沟等)的开口.
4.1.2.2室外液氧罐与办公室,病房,公共场所及繁华道路的距离应大于7.5 m.
4.1.23室外液氧罐周围6 m内不允许堆放可燃物和易燃物及有明火,必要时可采用高度不低于2.4m的隔离墙分开.
4.1.2.4液氧罐放在室内,应设专用房间,室内必须通风良好,氧气浓石家庄中心供氧
4.1.2.5放咒液氧罐的室内不允许有可燃或易燃气,液管线和裸露供电导线穿过.
4.2医用中心供氧系统中的管道
4.2.1管道系统材料
4.2. 1,氧气管道系统材料为不锈钢管,脱氧铜管或纯铜管.不锈钢管材应符合GB 2270的要求,脱氧铜管和纯铜管应符合GB 1527的要求'管材应无超过规定的机械损伤及可见的严重锈蚀现象.
4.2.1.2氧气阀门和其他附件的材料:当工作压力大于3 MPa时应选用铜材或不锈钢材作基体,采用金属密封材料;当工作压力小于3 MPa时,可选用其他与氧相容的金属材料做基体和其他与氧相容的难燃非金属材料做密封材料.
4. 2. 2管路直径
4.2.2.1氧气管道直径应保证使用麻醉机,呼吸机和其他医疗器械的终端处压力不低于.. 4 MPa;普通病房终端处的压力不低于.. 2 MPa.
4.2.2.2在使用流量条件下,最远管道压力损失不应超过loy.,
4.2.3管道敷设
个密封部位采用符合国家洁净要求的密封材料来密封，做到气密性与环保相结合。
3.2铝合金设备带为铝合金为主体，通过喷塑的表面处理方式，既美观又不会散发有毒有害气体。
该工程为“中心供氧系统”，其中供氧终端约44只，电源插座128床头灯78，灯开关78。管网部分，恒压监护装置，各种型号的阀门，仪表、管件，病房设备带均根据院方的实际需要确定。
五、各系统设计方案说明
（一） 中心供氧设计方案
中心供氧整套系统采用2×5瓶氧气自动汇流排为供氧源，整套系统石家庄中心供氧由汇流排、氧气输送管道及氧气终端几个部分组成（汇流排站房含声光报警装置），系统输送压力经减压器减压可调至0.2—0.5 MPa后，由管道输送到手术室、抢救室及各个病房的终端处供使用石家庄中心供氧。
1．主要技术参数：
汇流排主要技术参数：
