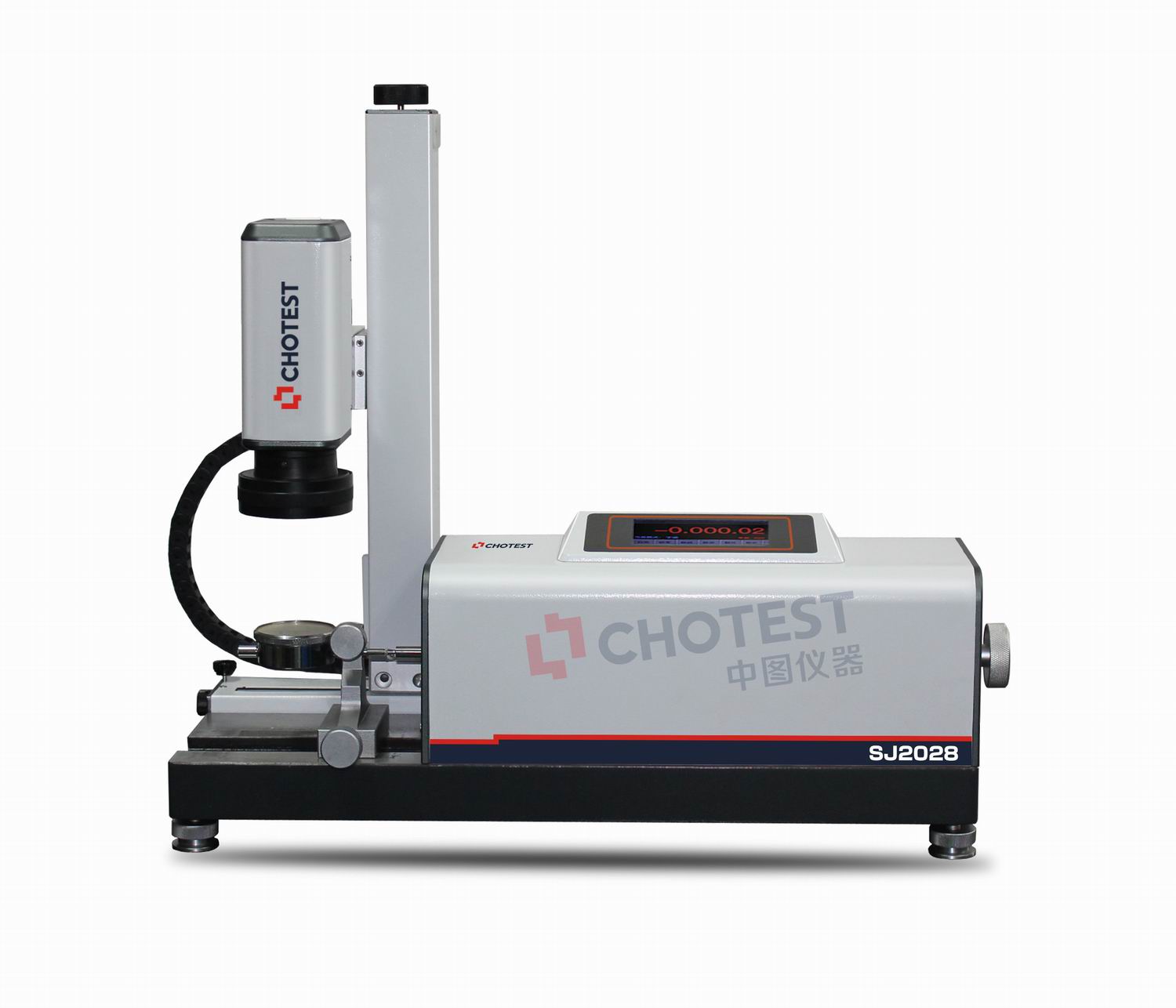

SJ2028指示表全自动检定仪
一.产品开发背景
针对传统机械式指示表检定仪使用时手和眼劳动强度大，人工误差大，数据不客观，速度慢，效率低以至于工作量大等缺点和不足，以及国外全自动指示表检定仪价格高昂的因素，我公司于2001年在国内首家、独家推出高性能的SJ2000摄像式指示表全自动检定仪，十年多来经大量客户使用证明：我公司推出的SJ2000指示表全自动检定仪，操作简便，功能强大，赢得了各行业用户的极大肯定。
我公司近几年在陆续推出多款指示表全自动检定仪后，又推出新款产品——SJ2028高智能指示表全自动检定仪，该产品精度高、速度快、使用方便、功能更强大，达到国际一流产品水平，是国内指示表检定仪中的顶级产品。

二.?SJ2028指示表全自动检定仪概述
?SJ2028采用进口高精度光栅测量系统、精确的光栅位移测控技术、长寿命精密专利导轨、进口电机控制系统、全自动对焦相机、专利无反射光源、高分辨率CCD、彩色大屏幕液晶显示与触控系统及最新数字图像处理技术，实现指示表的全自动、高精度检定。采用计算机自动控制电机精确驱动光栅位移，不需要手工旋转手轮或微分筒；采用检定软件自动采集当前数据，不需手工采样；采用CCD全真模拟人眼读取表盘并自动识别，不需要人眼观察、人工读数；在提高检定速度的同时，全面解放了体力和脑力。
检定过程采用人工智能化方法，操作者只需装好指示表，在检定软件上选择表的类型、分度值和量程等参数后，点击“开始检定”键，检定仪立即驱动指示表按规程进行检定，检定结束后快速打印出检定记录和结果（包括各点的数据列表，正、反程误差曲线，以及各种示值误差是否合格及合格级别等）。其检定速度比国内其它指示表全自动检定仪快一倍以上。

三.?SJ2028指示表全自动检定仪工作原理
?SJ2028高智能指示表全自动检定仪采用计量进口光栅尺作为长度标准，采用计算机作为控制中心。计算机在用户点击“开始检定”后，会根据用户输入的表类型、分度值和量程等信息，向测控箱的微处理器发出相应控制指令；测控箱收到指令后，自动控制伺服电机精确驱动光栅和测杆，推动被检表的测杆移动到检定点，然后将光栅的标准位移传送到计算机；计算机通过摄像头获取被检表表盘图像，采用数字图像处理技术自动识别表盘读数，并将该读数同光栅的标准位移相比较，得出检定点误差，当所有检定点检定完毕后，形成检定记录和结论，保存到数据库并供客户打印。

?四.SJ2028指示表全自动检定仪性能特点
1、人工智能：无需人眼读表、人手微调或抄数、人脑计算。
1）CCD全真模拟人眼读取指示值，不需要人眼观察、人工读数、手工采样；
2）计算机自动控制电机精确驱动测头到标准位移，不需要手工旋转手轮或微分筒；
3）10年积累的实用检定软件，功能强大、自动处理数据、打印各种格式的检定报告，自动显示、打印、保存、查询检定记录。
2、特别的光源方案
1）国家专利无反射光源（专利号为：ZL200620056214.1）
2）检定表盘为凸面的指示表，必须使用到无反射光源才能保证数据的可靠性。
3、新颖的导轨滑块设计专利
1）国家实用新型专利(专利号为：ZL201220239454.0)；
2）减小滑块与导轨之间的磨损，消除正回程间隙；
3）高重复性，大大提高导轨滑块机构使用寿命。
4、人性化设计、操作简便
本仪器利用计算机软件技术，进行人性化设计。对于每一位刚接触本仪器的操作者来讲，短时间内即可学会，指示表装夹快捷，仪器操作界面良好，使用十分方便。
5、大容量数据储存
本仪器采用计算机大容量数据库储存，可保存所有检定记录。
6、打印强
打印格式正规、美观。检定数据可存档，或集中打印，不占用检定操作时间。
?
五.SJ2028指示表全自动检定仪技术参数
测量范围：（0-50）mm
分 辨 力： 0.01μm
重 复 性： 0.1μm
自动读表精度：千分表1/30分格，百分表1/60分格
示值误差：任意1mm范围内误差≤0.6μm
任意2mm范围内误差≤0.6μm
任意10mm范围内误差≤0.8μm
任意30mm范围内误差≤0.9μm
50mm范围内误差≤1μm
回程误差：≤0.5μm
CE认证： CE-EMC证书号:ES131016081E
CE-LVD证书号:ES131016081S
计算机接口：RS232接口（可转换为USB接口）
电    源：AC 220V 50Hz
工作环境：温度（20±2）℃，相对湿度（50~70）%RH
规    格：尺寸（640×240×530）mm，重量35kg??

六.SJ2028指示表全自动检定仪标准配置
1、 SJ2028高智能指示表全自动检定仪1台
2、 夹具2套
1）SJ20D  Ф8百分表千分表快速夹具1套；
2）SJ20B大夹具1套(表径为￠4、6、8mm的杠杆表、表径为￠4－28mm的内径表夹具)。
3、 台式计算机1套
      品牌电脑
配置：CPU：双核以上，内存：2G，硬盘：500G，17寸液晶显示器。
4、 HP激光打印机1台（型号随HP厂家变更而变更）
5、 铝合金仪器箱1个
6、 检定软件1套
1）检定软件名称及版本号：中图指示表全自动检定软件V3.0。
2）检定软件说明：符合国家有关指示表、内径表、杠杆表和大量程表的计量检定规程的检定软件。每条检定记录可单独输出检定报告，并能在数据库中迅速的被查询、打印，在检定错误时能删除错误的检定报告。
  检定软件符合的国家标准、计量检定规程和校准规范：《JJG 34-2008 指示表（指针式、数显式）》、《GB/T 18761-2007 电子数显指示表》、《JJG 35-2006 杠杆表》、《JJF 1102-2003 内径表校准规范》、《JJG 379-2009 大量程百分表》、《JJG 39-2004 机械式比较仪》和《JJG 118-2010扭簧式比较仪》。
7、 仪器电缆1套
8、 产品使用说明书1套
9、 产品合格证、保修卡1套
