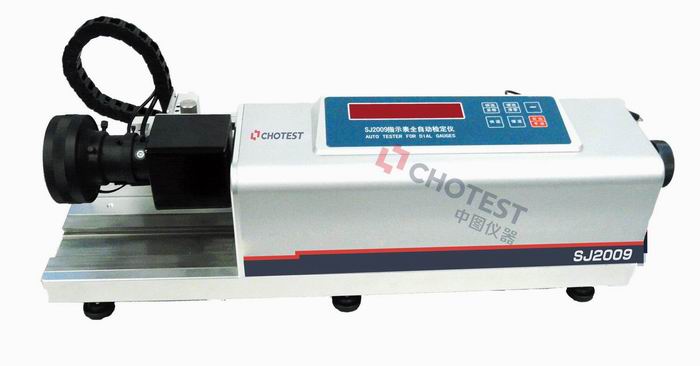

SJ2009光栅式百分表检定仪

SJ2009光栅式百分表检定仪是一台按照国家规程自动控制指示表到所有检定点，自动识别表盘读数，自动计算误差、产生检测报告的指示表检定仪器。它采用精确的光栅位移测控技术、进口电机控制系统，高分辨率CCD及最新数字图像处理技术，实现指示表的全自动、高精度检定。采用计算机自动控制电机精确驱动光栅位移，不需要手工旋转手轮或微分筒；采用SJ2009检定软件自动采集当前数据，不需手工采样；采用CCD全真模拟人眼读取表盘并自动识别，不需要人眼观察、人工读数；在提高检定速度的同时，全面解放了体力和脑力。

SJ2009光栅式百分表检定仪操作简单，操作者只需装好指示表，在检定软件上选择表的类型、分度值和量程等参数，点击“开始检定”键，检定仪立即驱动指示表按国家规程进行检定，全过程不需操作者参与。检定结束后，软件会存储所有检定数据，供用户查询和打印检定记录和结果（包括各点的数据列表，正、反程误差曲线，以及各种示值误差是否合格及合格级别等）。其检定速度比半自动检定仪快4-5倍。操作者可以强烈感觉到，检测效率大大提高，检定结果的不确定度明显优化，以前紧张劳累的工作现在变得轻松自如。

SJ2009光栅式百分表检定仪功能：

1、    按最新国家检定规程全自动检定百分表、千分表、杠杆表、内径表和大量程百分表；

2、    全自动检定以上各类表的数显表；

3、    全自动检定以上各类表的英制表；

4、    具有半自动检定功能，用于检定表盘或刻度线有明显污损的指示表；

5、    具有自动对零功能，检定前无需手动调整零位；

6、    在检定过程中，具有超差提示功能；

7、    自动处理检定数据并进行判定；

8、    可显示、打印历史记录，包括检定点误差数据的表格和曲线，规程中要求测量的各种示值误差，以及根据规程判定的检定结果；

9、    可按指示表类型、生产单位、出厂编号、检定员、送检单位、设备编号、检定日期和有效日期等查询和管理检定记录；

10、 可修改保存的记录和数据；

11、 可从数据库中选定多条记录成批打印检定记录或者检定证书；

12、 可将检定数据输出到Word文档；

13、 具有备份和还原数据库功能。

       SJ2009光栅式百分表检定仪性能特点：

1、人工智能：无需人眼读表、人手微调或抄数、人脑计算。

1）CCD全真模拟人眼读取指示值，不需要人眼观察、人工读数、手工采样；

2）计算机自动控制电机精确驱动光栅位移，不需要手工旋转手轮或微分筒；

3）功能强大的检定软件自动处理数据、判定检定结果、打印检定报告，自动显示、打印、保存、查询检定记录。

2、特别的光源方案

1）国家专利无反射光源（专利号为：ZL200620056214.1）

2）检定表盘为凸面的指示表，必须使用到无反射光源才能保证数据的可靠性。

3、新颖的导轨滑块设计专利

1）国家实用新型专利(专利号为：ZL201220239454.0)；

2）减小滑块与导轨之间的磨损，消除正回程间隙；

3）高重复性，大大提高导轨滑块机构使用寿命。

4、人性化设计、操作简便

本仪器利用计算机软件技术，进行人性化设计。对于每一位刚接触本仪器的操作者来讲，短时间内即可学会，仪器操作界面良好，使用十分方便。指示表装夹快捷，勿需表盘对中，仪器仍然能够精确识别出指针读数，使操作大为简化。

5、速度快

检定每块表只需10秒～200秒。

6、准确可靠

检定同一块表的数据，重复性极佳。

7、大容量数据储存

本仪器采用计算机大容量数据库储存，可保存所有检定记录。

8、打印强

采用三种形式（曲线、表格、各种误差值）打印。打印格式正规、美观。 检定数据可存档，或集中打印，不占用检定操作时间。可以将检定记录数据输出到Word文档，并可根据客户要求定制检定记录报表和检定证书的格式。

    SJ2009光栅式百分表检定仪技术参数：

测量范围：（0-50）mm

分 辨 力： 0.1μm

重 复 性： 0.1μm

自动读表精度：千分表1/15分格，百分表1/30分格

示值误差：任意1mm范围内误差≤1.0μm，任意2mm范围内误差≤1.2μm，

任意10mm范围内误差≤1.5μm，任意30mm范围内误差≤1.8μm，

50mm范围内误差≤2.5μm

回程误差：≤0.5μm

计算机接口：RS232接口（可转换为USB接口）

电    源：AC 220V 50Hz

工作环境：温度（20±5）℃，相对湿度（50~70）%RH

规    格：尺寸（550×185×490）mm，重量18kg
