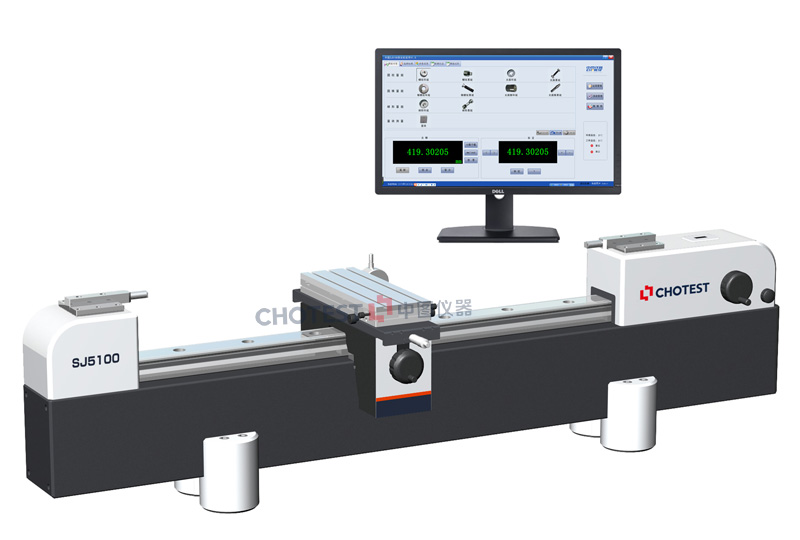

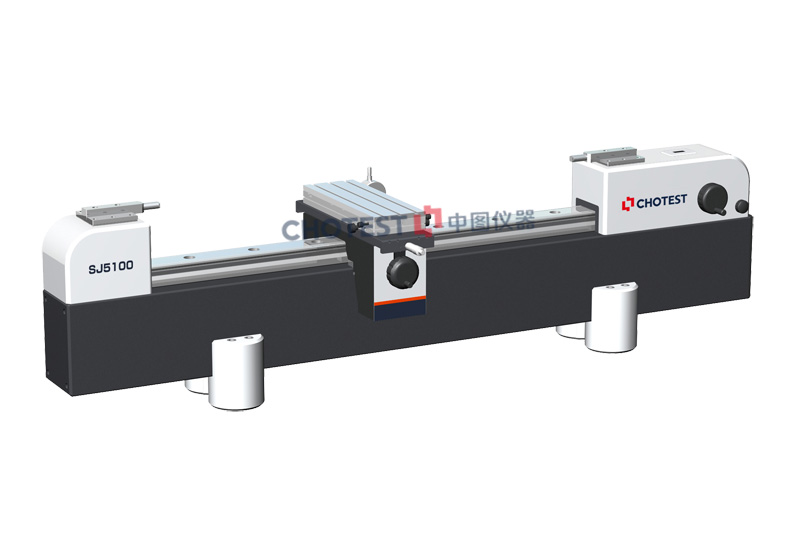

SJ5100光栅测长机_光栅测长机_深圳市中图仪器股份有限公司

一.SJ5100光栅测长机功能

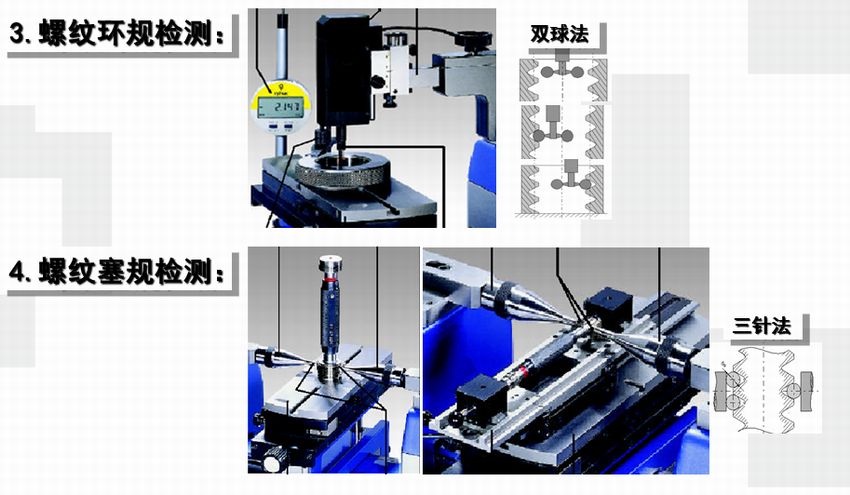

1. 检测量块、块规、环规、塞规、螺纹规、卡规、花键规、校准杆、尺类、表类等；

2. 检测各种类国标（GB）、ISO（国际）、BS（英制）、ANSI（美标）、DIN（德标）、JIS（日标）量规。国内最全面、最专业的量块、量规、螺纹规、尺类、表类、校准杆、卡规等及其它标准数据库，满足国内客户需求。

二.SJ5100光栅测长机性能特点

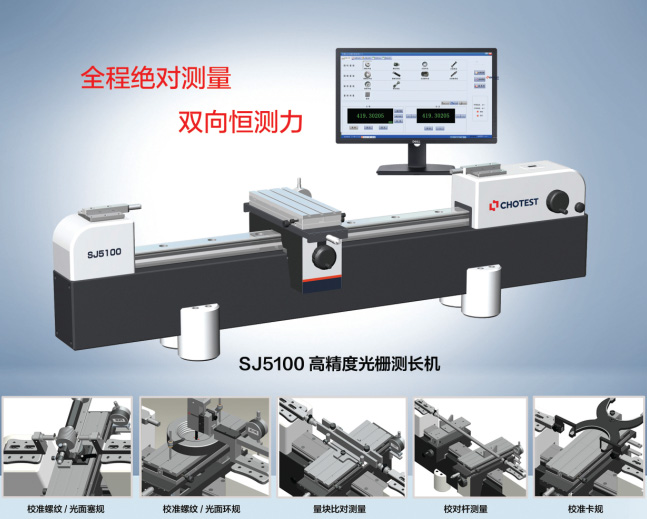

1. 全程绝对测量：

SJ5100采用高精度德国进口长玻璃光栅尺作为长度方向定位，可进行高精度全行程绝对测量；

2. 高精度、高稳定性：

1) 国际领先的德国高精度光栅测量系统，分辨力达到0.01μm，测量精度高；

2) 国际领先的精密研磨导轨系统，导轨直线度极高，导轨材料耐磨性好、保证系统高精度稳定可靠的工作；

3) 进口特殊材料制作的高刚性、无变形测杆，保证测试数据的真实采集；

4) 采用倾角实时跟踪动态补偿，减小了系统阿贝误差，保证了测量结果的高精度；

5) 采用大理石基座，保证了在头座及五轴工作台的移动过程中不会产生变形以及仪器不受外界震动干扰，保证了仪器的稳定可靠；

6) 采用紧凑型摩擦驱动结构，保证了头座移动过程中的稳定性；

3. 双向恒测力：

1) 双向恒测力系统，减小了测力对测量结果的影响，保证了较高的系统测量精度；

2) 测力手动连续可调；

3) 测力传感器原理避免了仪器台面不水平及周围环境振动带来的测力误差。

4. 智能化管理与检测软件系统：

1) 仪器操作界面友好，操作者很容易即可基本掌握仪器操作，使用十分简便。

2) 10多年积累的实用检定软件设计经验，向客户提供简洁、实用、快速的操作体验；

3) 集成众多长度标准、规程，功能强大、自动处理数据、打印各种格式的检定报告，自动显示、打印、保存、查询检定记录；

4) 测量范围广，可满足绝大多数类型的量规、量块等长度参数测量；

5) 软件配备快速找拐点指示功能，方便客户快速便携地找到被测件的拐点；

6) 纯中文操作软件系统，更好的为国内用户服务；

7) 打印格式正规、美观。检定数据可存档，或集中打印，不占用检定操作时间；

8) 本仪器采用计算机大容量数据库储存，可自动记录保存所有检定结果。

5. 高性能五轴工作台：

1) X,Y,Z三轴采用高性能交叉滚子导轨：摩擦力极小，稳定性好，承载高；

2) Y轴平移、倾斜、水平旋转设计了高调节细度的结构，方便客户更好地找到三个轴的拐点；

3) Z轴标准配置及Y轴可选配置数显装置，可连接将数据传输到电脑，可用于锥螺纹及螺距测量。

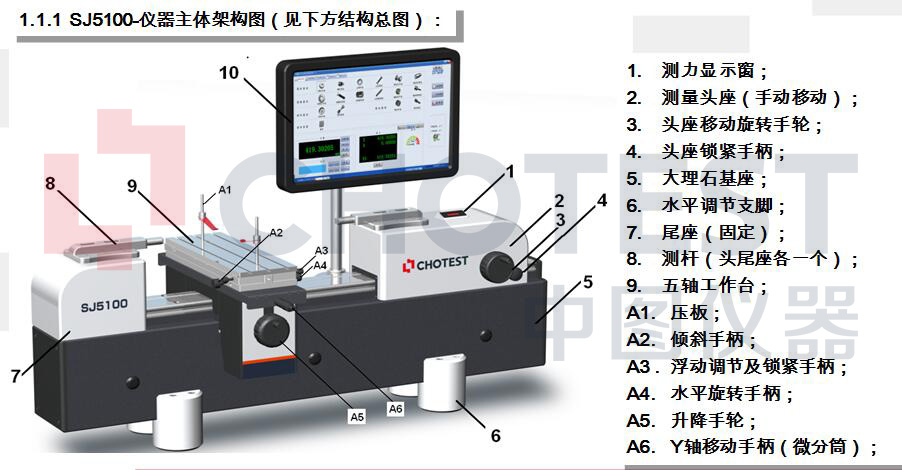

三.SJ5100光栅测长机结构

四.SJ5100光栅测长机技术参数

SJ5100光栅测长机
