一.SJ5700轮廓测量仪概述

针对国内轮廓测量精度低、稳定性差等缺点和不足，以及国外高精度轮廓仪价格昂贵等因素，我公司于2014年在国内首家推出高性能重大产品——SJ5700-600轮廓测量仪。

该产品具有精度高、使用方便、功能强等优点，能够对各种工件轮廓进行长度、高度、间距、水平距离、垂直距离、角度、圆弧半径等几何参数测量。

1、  高精度、高稳定性、高重复性：分辨力0.01μm，完全满足被测件测量精度要求。

1)     国际领先的高精度光栅测量系统，分辨力达到0.01μm，测量精度高；

2)     自主研发高精度研磨导轨系统，导轨直线度达到2um/200mm，导轨材料耐磨性好、保证系统稳定可靠工作；

3)     高性能直线电机驱动系统，保证测量稳定性高、重复性好；

2、  智能化管理与检测软件系统：

仪器操作界面友好，操作者很容易即可基本掌握仪器操作，使用十分简便。

1)     10多年积累的实用检定软件设计经验，向客户提供简洁、实用、快速的操作体验；

2)     功能强大、自动处理数据、打印各种格式的检定报告，自动显示、打印、保存、查询测量记录；

3)     测量范围广，可满足绝大多数类型的工件轮廓测量；

4)     纯中文操作软件系统，更好的为国内用户服务；

5)     打印格式正规、美观。检定数据可存档，或集中打印，不占用检定操作时间；

6)     本仪器采用计算机大容量数据库储存，可自动记录保存所有检定结果。

3、  测量力系统：

       采用音圈电机测力系统，测力可实现从10～150mN连续可调，测力分辨力可达0.2mN；避免了老式砝码加载因周围环境振动带来的测力误差，降低了测力变化引起的测量误差。

4、  智能保护系统：

一旦出现主机与被测工件或夹具相撞、或测针在扫描过程中出现拉力过大，仪器会停止扫描保护测量系统和测针。

5、  灵活手动控制：

仪器配置了操作杆，可在测量工件前对测针进行粗定位；在脱离电脑的情况下，让测针左右、上下快速移动。

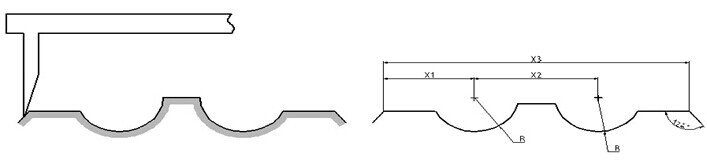

1. 表面轮廓评定：评定任何两点间的距离，两线夹角，圆弧半径，并可对轮廓进行直线 度、圆度分析等；

2. 尺寸标注：半径、两圆心中心距离、X方向尺寸、Z方向尺寸、斜边尺寸、两直线之间的夹角、圆弧最高或最低点、直线与直线相交、直线与圆弧相交、圆弧与圆弧相交、尺寸标注线大小修改、在数据图形某点上加标记等。

3. 局部轮廓放大和调平。

四.SJ5700轮廓测量仪技术参数

1.     X轴

1)     测量范围：0～200mm；

2)     示值误差：±(0.8+2L/100)um，其中L为水平测量长度，单位：mm；

3)     分辨率：0.01um；

4)     直线度：2um/200mm

5)     测量速度：0.1～5mm/s；

6)     移动速度：0～80mm/s；

2.     Z轴

1)     测量范围：0～600mm；

2)     移动速度：0～30mm/s；

3.     Z1轴

1)     测量范围：±25mm；

2)     示值误差：±(1.6+|2H|/100)um，其中H为垂直测量高度，单位：mm；

3)     分辨率：0.01um；

4.     测量力：10～150mN；

5.     爬坡能力：上坡77 o，下坡83o；

6.     仪器尺寸（长×宽×高）： 800x450x1000（mm）；

7.     仪器总重量：约120Kg。
