一.中图激光干涉仪概述

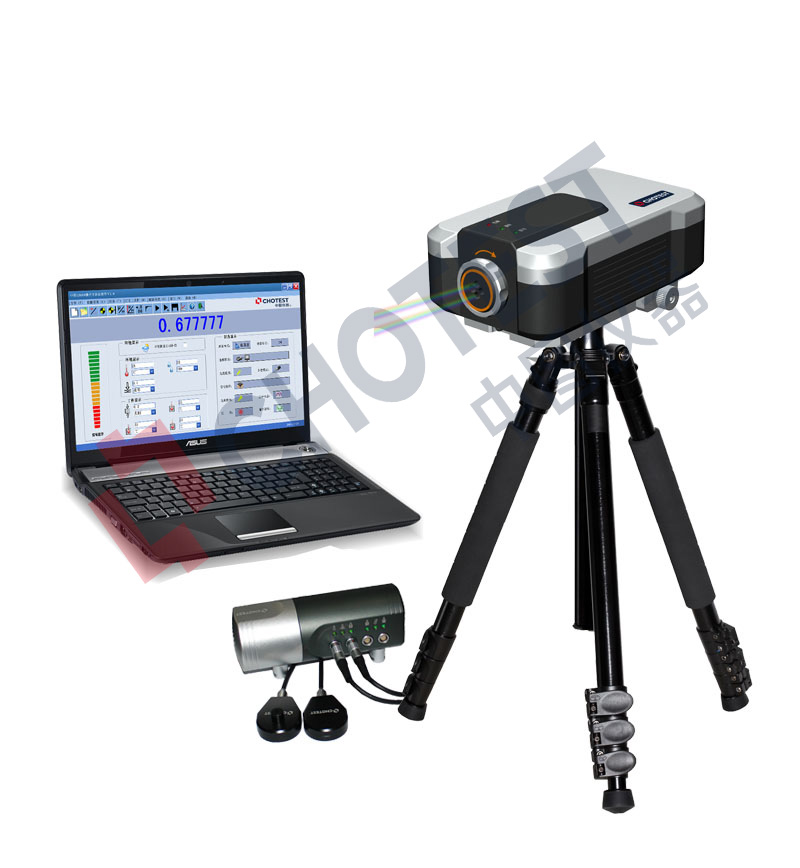

SJ6000激光干涉仪产品采用美国进口高稳频氦氖激光器、激光双纵模热稳频技术、高精度环境补偿模块、几何参量干涉光路设计、高精度激光干涉信号处理系统、高性能计算机控制系统技术，实现各种参数的高精度测量。通过激光热稳频控制技术，实现快速(5~10分钟)、高精度(0.05ppm)、抗干扰能力强、长期稳定性好的激光频率输出，采用不同的光学镜组与激光配合，得到不同的干涉信号，然后通过高精度激光干涉信号处理系统得到干涉数据，将数据通过计算机进行显示和动态分析。
SJ6000激光干涉仪产品具有测量精度高、测量速度快、最高测速下分辨率高、测量范围大等优点。通过与不同的光学组件结合，可以实现对直线度、垂直度、角度、平面度、平行度等多种几何精度的测量。在相关软件的配合下，还可以对数控机床进行动态性能检测，如可以测量数控机床的定位精度、重复定位精度、微量位移精度等动态参量，可以进行机床振动测试与分析，滚珠丝杆的动态特性分析，驱动系统的响应特性分析，导轨的动态特性分析等，具有极高的精度和效率，而且及时处理数据，为机床误差修正提供依据。
二.中图激光干涉仪用途

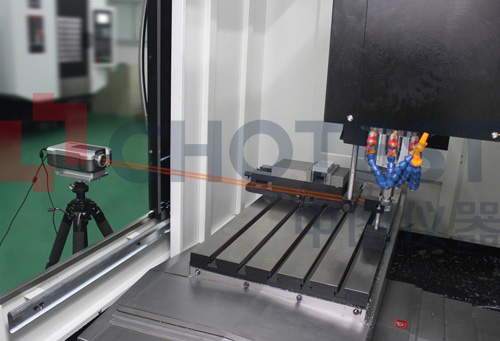

激光干涉仪是检定数控机床、坐标测量机位置精度的理想工具，可按照规定标准处理测量数据并输出误差曲线，为数控机床的误差
修正提供可靠依据，现场使用尤为方便。
激光干涉仪配有各种附件，可测量小角度、平面度、直线度、平 行度、垂直度等形位误差。
激光干涉仪也是一种高精度位移传感器，可直接用于高精度、大 尺寸的动态位移测量系统。
激光干涉仪具有对光栅、磁栅、线纹尺、感应同步器等精密测量 元件的检测和刻划功能，可按预定的间距自动完成检测和刻划定位。
三.中图激光干涉仪原理

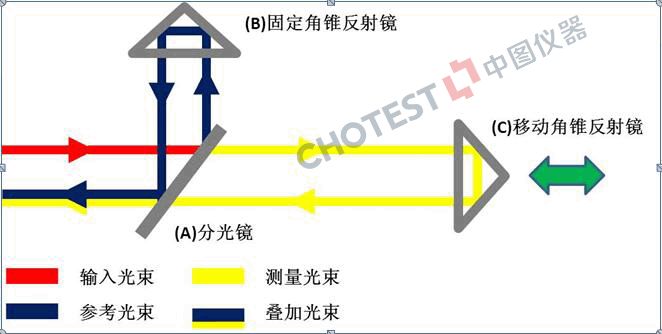

中图SJ6000激光干涉仪发射单一频率光束射入线性干涉镜，然后分成两道光束，一道光束（参考光束）射向连接分光镜的反射镜，而第二道透射光束（测量光束）则通过分光镜射入第二个反射镜，这两道光束再反射回到分光镜，重新汇聚之后返回激光器，其中会有一个探测器监控两道光束之间的干涉（见图）。若光程差没有变化时，探测器会在相长性和相消性干涉的两极之间找到稳定的信号。若光程差有变化时，探测器会在每一次光程变化时，在相长性和相消性干涉的两极之间找到变化信号，这些变化会被计算并用来测量两个光程之间的差异变化。
四.中图激光干涉仪管理规定
1、 激光干涉仪必须定人保管，机加技术组人员专人专用，专人送检，他人不得
随意动用，以防损坏，降低精度。
2、 激光干涉仪要设置专库存放，环境要求干燥、通风、防震、防雾、防尘、防锈。仪器应保持干燥。各种仪器均不可受压、受冻、受潮或受高温，仪器箱不要靠近火炉或暖气管。
3、 对仪器要小心轻放，避免强烈的冲击震动，安置仪器前应检查三脚架的牢固性，整个作业过程中工作人员不得离开仪器，防止意外发生。
4、 激光干涉仪应避免在温度变化大、有风、潮湿环境下测量，此时检测结果将收到很大的影响。
5、 中图仪器干涉仪所配用的笔记本为专用笔记本，该笔记本不得外借，也不能安装任何其他软件，防止软件冲突和病毒，保障测量数据的准确，以防测量数据丢失。
6、 测量人员在拿取干涉仪之前，需先填写激光干涉仪使用申请单，填写申请表后，负责人需先检查干涉仪器件完整与否，器件是否良好。然后再得到部门领导签字后，方可使用激光干涉仪。对其他部门人员如借用激光干涉仪，需填写借用干涉仪使用申请单，负责人需先检查干涉仪器件完整与否，器件是否良好。然后再得到部门领导签字后，方可借用激光干涉仪。当干涉仪使用后，将要存库时，负责人必须点清器件，且所有器件良好，此时才能将干涉仪入库备案。
7、 负责人要每月对激光干涉仪的器件进行清点，并查看是否有损坏、磨损等异常情况，将检查报告予以备案。
