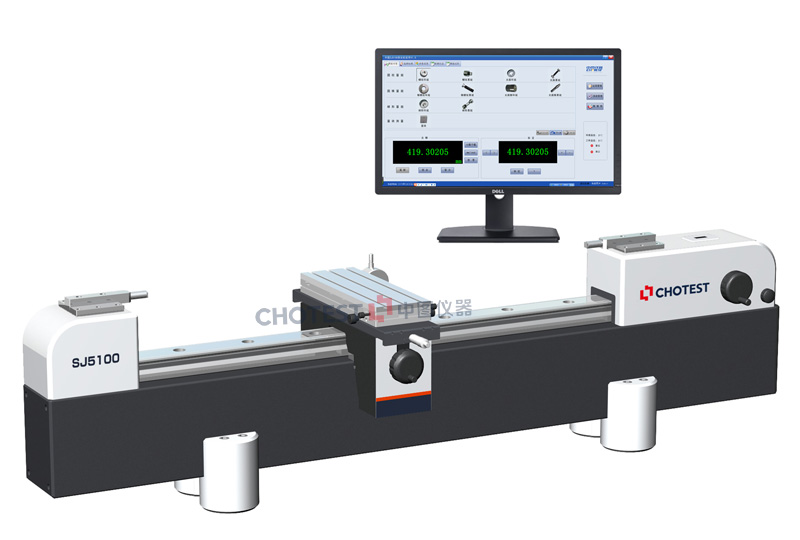

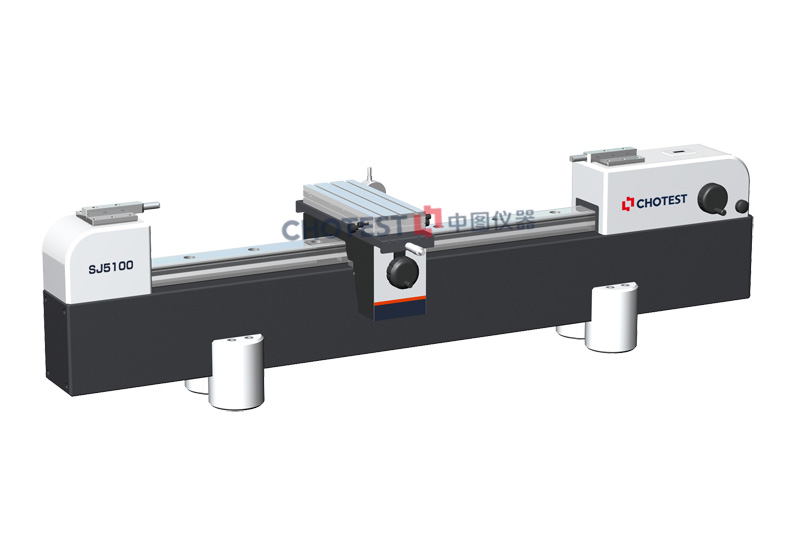

一.SJ5100万能测长机概述
针对国内测 长机对于长度测量的精度低、稳定性差、测量系统操作复杂、测量功能少、检测过程复杂、数据不客观等缺点和不足，以及国外高精度光栅万能测长机价格昂贵等因素，我司于2015年在国内首家推出高性能重大产品——SJ5100高精度万能测长机。
该产品具有精度高、使用方便、功能强等优点，能够检定精密量具、精密量规，如块规、环规、塞规、卡规、螺纹规、花键规、表类、尺类。还可以检测各种精密工件内外尺寸，如齿轮、花键、校对棒、非标量规等，具有通用性强的特点。
本产品采用的高精度光栅式大量程接触式测量是 一种最好的长度测量方式。
二.SJ5100万能测长机功能

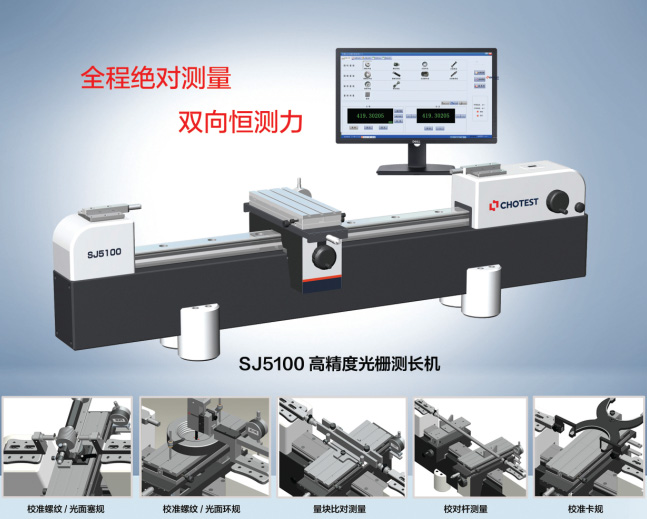

1. 检测量块、块规、环规、塞规、螺纹规、卡规、花键规、校准杆、尺类、表类等；
2. 检测各种类国标（GB）、ISO（国际）、BS（英制）、ANSI（美标）、DIN（德标）、JIS（日标）量规。国内最全面、最专业的量块、量规、螺纹规、尺类、表类、校准杆、卡规等及其它标准数据库，满足国内客户需求。

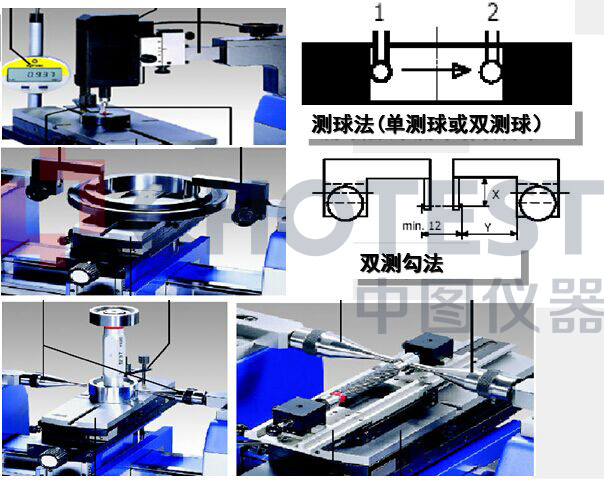

三.SJ5100万能测长机五轴工作台介绍
四.SJ5100万能测长机技术参数
|
技术指标 |
SJ5100-300 |
|||
|
绝对测量范围 |
外尺寸 |
0~350mm |
||
|
内尺寸 |
5~250mm |
|||
|
示值误差 |
±（0.15+L/1500）μm，其中：L为被测长度，单位：mm |
|||
|
重复性 |
0.05μm |
|||
|
分辨力 |
0.01μm |
|||
|
测力 |
0.1~14N手动连续可调 |
|||
|
测量最大螺纹中径 |
100mm（螺纹环/塞规） |
|||
|
仪器尺寸 |
1100*400*450 |
|||
|
仪器重量 |
120Kg |
|||
|
|
||||
|
五轴工作台 |
型号 |
SJ5100-W30 |
SJ5100-W15（可选） |
|
|
Z轴 |
0~50mm |
0~50mm |
||
|
Y轴 |
±12.5mm |
±12.5mm |
||
|
X轴浮动 |
±5mm |
±5mm |
||
|
Z轴旋转 |
±2.5° |
±2.0° |
||
|
Y轴摆动 |
±2.5° |
±2.0° |
||
|
负载 |
>30Kg |
>15Kg |
||
|
台面尺寸 |
350mm*125mm |
250mm*100mm |
||
