DC06电磁式蜂鸣器机动车专用驱动IC
宽裕的工作频率；适合于各种规格的有源电磁式蜂鸣器
有源电磁式蜂鸣器 低频闪光器 机动车用蜂鸣器
1、内部应用线路图--------单线包驱动 f=2400Hz VDD=12V
2、元件的选择
电阻R1采用±1%精度,电容C1采用NPO材质±5%精度
电阻R1选择对应不同谐振频率蜂鸣片的对照表
2、建议φ12 系列产品的固有谐振频率控制在 2400-2600HZ 左右（芯片的频率范围在 2300-2450HZ） ，点略高于芯片的低端频率，这样可以使产品一次性通过率大大提高。
6、产品测试和应用指南
1、典型应用一：
2、由于 IC 内部具有反峰吸收回路，所以客户在应用此类蜂鸣器时就无需外加二极管来吸收反峰。
1、概述
DC06 是一款专为机动车使用的有源电磁式蜂鸣器驱动集成电路，由于采 用了直接驱动方式，只需采用传统的无源单线包电磁式蜂鸣器的生产工艺即可， 从而大大降低了劳动生产成本，提高了生产效率和一次性装配合格率，为装配的 自动化进程提供了保障。由于该 IC 具有良好的温度特性，特别适合于温度变化 比较大的场合下使用，具有较高的可靠性。该 IC 采用了 6 脚的小型贴片封装 （TSOT-23-6）,适用于多种规格和外形尺寸的有源电磁式蜂鸣器。

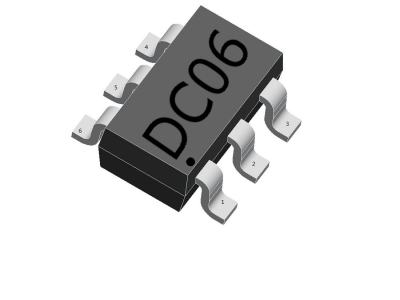

2、封装 ：TSOT-23-6
引脚
符号
功能
引脚
符号
功能
1
OUT
输出
4
FB
反馈
2
GND
地
5
NC
空脚
3
VCC
电源
6
TH
比较
3、特性
宽裕的电源工作；3—16V，推荐使用工作电压在 6V、9V、12V 的蜂鸣器
温度飘移率：0.015%/℃
4、应用
5、典型应用
如果对于频率精度要求高的场合，如 800HZ 的车用蜂鸣器等,可以选择±1%的电 容，这样蜂鸣器的频率误差可以控制在±60HZ 以内，电阻 R2 是与线包内部串联。
频率
R1
频率
R1
频率
R1
频率
R1
2400
287K
2700
243K
3000
205K
3200
195K
对于采用单片机控制电磁式蜂鸣器的用户，建议三极管 Q 的驱动电流不要小于 1ma， 以确保三极管工作在饱和状态，使得蜂鸣器两端的工作电压稳定。
3、由于蜂鸣器内部已经串联有 180Ω的电阻，因此在实际使用时，用户不必在电源回路加保护电阻。
