DC019压电式蜂鸣器驱动电路
1、概述：
DC019压电式蜂鸣器驱动电路是我司新推出的一款高性价比的CMOSBTL输出的压电式蜂鸣器驱动电路,采用SOT23-6贴片封装形式。该电路可以通过CH1和CH2选择四种不同的输出频率，以此来满足客户的不同需求。该IC具有工作频率稳定、电路一致性好和外围电路简单的优点，特别适合于SMD贴片式蜂鸣器的开发，大大降低了生产成本且提高了生产效率。我司还可以根据客户的不同需求，提供从软件开发、PCB设计到SMT生产的全方位一站式服务。
2、主要特性：
工作电压：2.0-6.0V
工作温度：-40到 85℃
最大驱动电路：8ma
储存温度：-55到125℃
4、典型应用：
a、适合3-5V工作电压的产品：典型输出频率f=4KHZ
蜂鸣器两端的电压Vp-p=2VCC，产品适合于SMT蜂鸣器和要求低工作电压、高声压输出的蜂鸣器。
b、适合压5-30V工作电压的产品：典型输出频率f=3.3KHZ
蜂鸣器两端的驱动电压Vp-p=2VCC,工作电压范围5-30V可以完全取代传统的电感升压产品，提高生产效率和产品的可靠性。
元件选择： 电阻 R3、R4 根据蜂鸣器电容量的大小，在输出波形良好的情况下做适 当的调整，以降低功耗；电阻 R5 依据在确保工作电压范围正常工作的情况下，适当调整，以保障在全电压范围内工作正常。如果要使用更高的电压，Q1、Q2 需更换。

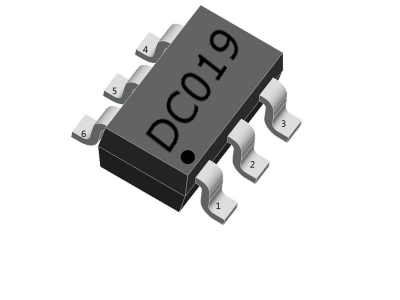

3、引脚排列 SOT-23-6封装
引脚
符号
功能
引脚
符号
功能
1
OUT2
输出2
4
CH1
选择1
2
GND
地
5
VDD
电源
3
CH2
选择2
6
OUT1
输出1
