DC08电磁式蜂鸣器专用驱动电路

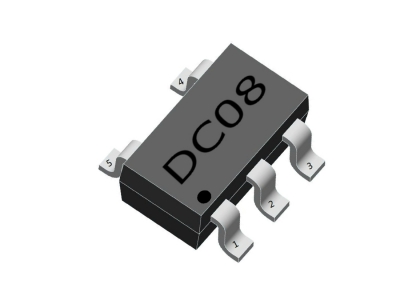

3.引脚和MARK标记描述
1 脚 OUT 输出 2 脚 GND 3 脚 NC 4 脚 EN 5 脚 VDD
5.典型应用 (单片机I/O 口直接与使能端连接,可以发出连续音或调制各种间断音。）
1．概述
DC-08 是一款适用于 SMD 贴片式电磁式蜂鸣器的专用驱动芯片，采用 FUSE 修正技术，可以根据客户的要求提供 2.4K、2.7K、3.0K 等输出频率。产品具有工作电压范围宽、温度特性好、输出频率稳定等特点，采用 SOT23-5 封装，无需任何外部元件，EN 使能端直接与单片机接口，以满足客户便携式、小型化的使用要求。
2．特点描述
采用 CMOS 工艺制作，极低的静态功耗电流；
工作电压范围：1.8~6.5V（典型工作电压：3.0V 5.0V）；
输出典型频率：2.4K 、2.7K，3.0K （可以根据客户定制）；
内置高精度振荡电路，采用先进的 FUSE 修正技术频率精度达到±1%；
驱动能力强，输出端有反峰吸收电路；
能支持超小型 SOT23-5 封装。
4、电气参数 （所有电压以 GND 为参考﹐环境温度为 25℃。）
参数
符号
条件
最小值
典型值
最大值
单位
工作电压
VDD
1.8
6.5
V
静态电流
ISB
EN 接低电平
5
uA
输出电流
IO
@VDS=0.3V
VDD=3V
60
mA
固定输出频率
08A
EN 接高电平
-1%
2.4
+1%
KHz
固定输出频率
08B
EN 接高电平
-1%
2.7
+1%
KHz
固定输出频率
08C
EN 接高电平
-1%
3.0
+1%
KHz
6、产品应用注意事项
客户在选择蜂鸣器时，必须考虑蜂鸣器的谐振频率和芯片输出频率相一致，工作电压符合使用规范。
7、封装和包装信息
DC-08 采用 SOT23-5 封装，每盘数量为 3000PCS。
