DC028压电式蜂鸣器驱动电路_压电式蜂鸣器驱动电路

1、概述：DC028是一款高性能压电蜂鸣片专用驱动电路，采用了全新的设计理念和工艺技术，使产品的一致性和各项技术指标有了较好的提升；该IC具有自动频率跟踪和温度补偿功能，使蜂鸣器不会应工作电压和环境温度的变化而发生频率飘移；由于采用了直接驱动方式，有效地克服了三极蜂鸣片反馈极的漏电或高阻造成的失效，极大地提高了蜂鸣器长期工作的稳定性和可靠性；同时简化了生产工艺，提高了生产效率。该IC采用了6脚的小型贴片封装（SOT-23-6）,适用于各种规格和外形尺寸的压电蜂鸣器，具有较高的性价比，是业内高品质蜂鸣器的首选。

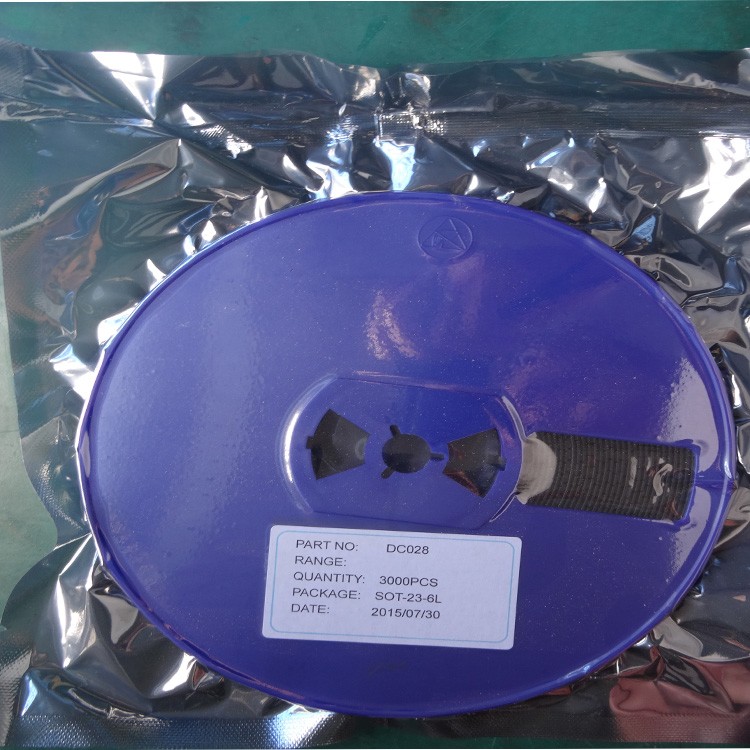

2、封装：SOT-23-6

3、特性：

宽裕的电源工作；3—16V

稳定的温度特性：150PPM/℃

宽裕的工作频率；适合于各种规格的蜂鸣片

4、应用：

压电蜂鸣器

闪光继电器

信号灯

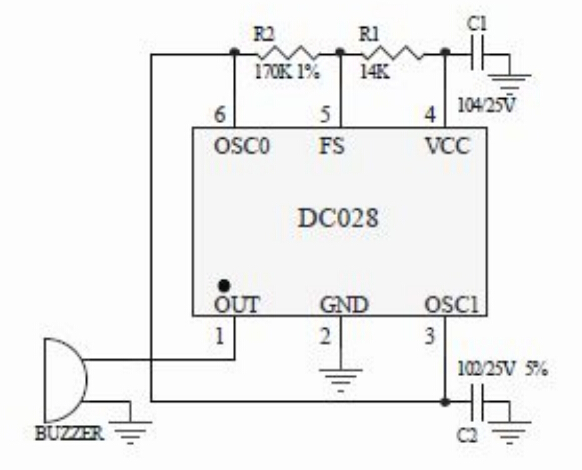

5、典型应用

1、常规应用：直接替代三极反馈式蜂鸣器

2、元件的选择

电阻R2采用±1%精度,电容C2采用NPO材质±5%精度以内。

如果对于频率精度要求高的场合，可以选择±1%的电容，这样蜂鸣器的频率误差可以控制在±60HZ 以内，如 800HZ 的车用蜂鸣器等。

1、该 IC 芯片在设计时已经考虑了防静电问题，因此客户在使用、装配和焊接过程中不必介意由于静电而带来的损坏 IC 问题。

2、由于不同规格的蜂鸣器谐振频率不同，因此在使用前请客户提供该蜂鸣器的具体谐振频率曲线，有我司工程师配合设计，使产品达到最佳的效果。
