DC18A压电式蜂鸣器倍压驱动电路
1、概述：
DC18A是一款高性能 BTL输出的压电式蜂鸣片专用驱动电路，采用了全新的设计理念和工艺技术，使产品的一致性和个性技术指标都有了较好的提升；该IC具有自动频率跟踪和温度补偿功能，使蜂鸣器不会因工作电压和环境温度的变化而发生频率漂移；采用SOP-8贴片封装，可以完全采用SMD元件和SMT工艺，替代大部分电感升压驱动，大大提高了生产效率，降低了生产成本。
3、特性
4、应用
5、典型应用
元件的选择

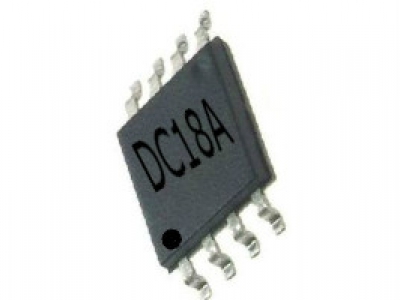

2、封装：SOP-8
引脚
符号
功能
引脚
符号
功能
1
FS
反馈
5
OUTB
输出B
2
OUTA
输出A
6
NC
空脚
3
GND
地
7
VDD
电源
4
GND
地
8
OSC
振荡
宽裕的工作电压；3—18V；
根据产品的不同要求可以选用两极或三极反馈式蜂鸣片；
驱动电压 Vp-p 接近于电源电压 VDD 的 2 倍；
采用 SOP-8 封装；
可以替代进口电路 RE46C100，也可以取代 CD40106 和 CD4049 应用电路。
烟雾报警器
一氧化碳报警器
个人便携式防护产品
1、两极蜂鸣片的典型应用 F=4KHZ
电阻 R2 采用±1%精度,电容 C2 采用 NPO 材质±5%精度以内，
电阻 R2 选择对应不同谐振频率蜂鸣片的对照表
6、使用注意事项
1、产品在测试和使用过程中必须严格的注意电源的正、负极性不能接反，否则会烧毁IC芯片。在产品的测试过程中，建议将稳压源的电流限制在 100ma,或者可以在电源回路里串接一个1N4148二极管。
2、对于选用它激式方式工作的的产品，不同规格的蜂鸣器谐振频率不同，因此在使用前请客户提供该蜂鸣器的具体谐振频率曲线，有我司工程师来配合设计，使驱动频率与蜂鸣器的谐振频率趋于一致。
