DC018压电式蜂鸣器倍压驱动电路
1、概述
DC018是一款高性能BTL输出的压电蜂鸣片专用驱动电路，采用了全新的设计理念和工艺技术，使产品的一致性和各项技术指标有了较好的提升；该IC具有自动频率跟踪和温度补偿功能，使蜂鸣器不会应工作电压和环境温度的变化而发生频率飘移；该IC采用了6脚的小型贴片封装（SOT-23-6）,可以完全采用SMD元件和SMT工艺，替代大部分电感升压驱动，大大提高了生产效率，降低了生产成本。

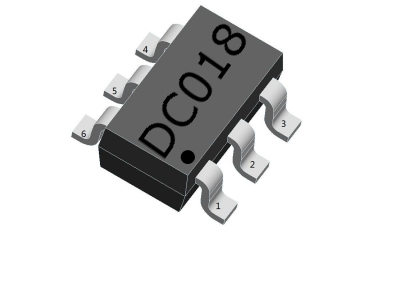

2、封装：SOT-23-6
宽裕的工作电压；3—16V
根据产品的不同要求可以选用两极或三极反馈式蜂鸣片
驱动电压Vp-p接近于电源电压VDD的2倍
可以选择SOP-8或SOT-23-6封装
可以替代进口电路RE46C100
4、应用：
烟雾报警器；
一氧化碳报警器；
个人便携式防护产品。
5、典型应用：
元件的选择：电阻R2采用±1%精度,电容C2采用NPO材质±5%精度以内；
电阻R2根据不同谐振频率蜂鸣片选择不同阻值（对照表详见资源共享栏目的产品规格书）；
如果对于频率精度要求高的场合，可以选择±1%的电容，这样蜂鸣器的频率误 差可以控制在±60HZ 以内，如 800HZ 的车用蜂鸣器等。
3、特性：
引脚
符号
功能
引脚
符号
功能
1
OSC
振荡
4
VDD
电源
2
GND
地
5
OUTA
输出A
3
OUTB
输出B
6
FS
反馈
1、两极蜂鸣片的典型应用：
2、反馈式蜂鸣片的典型应用：
