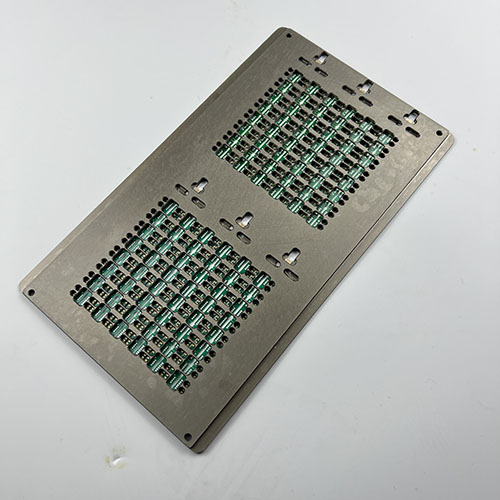

LED封装Socket探针模组固晶治具晶圆焊接工装治具
在Mini/Micro LED技术爆发式增长的2025年，封装精度与效率已成为行业竞争的核心指标。东莞路登科技最新研发的Socket探针模组固晶治具，通过创新性探针阵列设计，将固晶位置精度提升至±1.5μm，较传统治具效率提升300%，为LED封装提供解决方案。
三大核心技术突破
自适应探针系统
多模组快速切换
智能温控系统
行业应用场景
Mini LED背光：实现0.05mm超薄芯片精准贴装，助力8K显示器量产
Micro LED巨量转移：单次可承载2000+芯片的探针矩阵，转移效率达98.5%
UV LED封装：耐腐蚀陶瓷探针适配光固化胶水特性，寿命达50万次
客户价值实证
东莞某上市公司采用该治具后：
东莞路登科技承诺：提供定制化探针方案+24小时技术响应，现推出免费试样活动。
重新定义LED封装精度——Socket探针模组固晶治具技术解析
采用纳米级弹簧探针与压力传感器联动技术，自动补偿芯片厚度差异（0.1-0.5mm），解决传统真空吸附导致的晶圆碎裂问题。实测数据显示，良品率从92%跃升至99.3%。
磁吸式Socket结构支持5秒内完成模组更换，兼容COB/COG/CSP等多种封装工艺。某头部企业导入后，产线切换时间从45分钟缩短至即时响应。
内置PTC加热模块与热电偶闭环控制，工作温度范围扩展至-40℃~150℃，满足车规级LED严苛环境测试需求。
? 月产能提升至8000万颗（原2500万颗）
? 人力成本降低40%
? 年节省耗材费用超200万元
