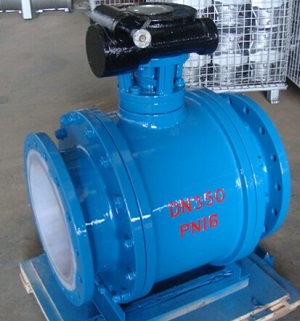

Q347F46固定式衬氟球阀

Q347F46固定式衬氟球阀

Q347F46固定式衬氟球阀介绍：

Q347F46衬氟固定式球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀,耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蚀性和密封性。

Q347F46固定式衬氟球阀工作原理：

固定式衬氟球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，既正向旋转1/4圈（90°）时，阀关断。反向旋转1/4圈（90°）时，阀开启。衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀,耐老化的聚全氟乙丙稀(F46)，故具有可靠的耐腐蚀性和密封性。

Q347F46固定式衬氟球阀特点：

1,更换零件衬里材质可适用于各种介质。

2,密卦性能优良可靠,零泄漏,使用寿命长。

3,启闭迅速,启闭时只需把球体转动90°,方便而迅速。

4,可根据用户需求配置气动,电动装置,满足遥控和程控的要求。

5,结构较简单,体积小,重量较轻,特别是它的高度远小于闸阀和截止阀。

6,两段式,三段式结构可适应各种不同要求的管路系统和工况条件,其中三段式球阀允许主阀体与两侧阀体分离,可实现在线快越更换,维修。

7,流体阻力小,全开时球体通道,阀体通道和连接管道的截面相等,并且成直线相通,且介质流过球阀相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小。

Q347F46固定式衬氟球阀应用领域：

固定式衬氟球阀广泛用于化工,石油,冶金,医药等工业部门，实现对生产过程中酸,碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果最明显。

Q347F46固定式衬氟球阀主要零件：

序号	零件名称	铸钢	不锈钢		超低碳不锈钢
序号	零件名称	C	P	R	PL	RL
1	阀体、阀盖	WCB	CF8	CF8M	CF3	CF3M
2	球	WCB	CF8	CF8M	CF3	CF3M
3	衬里层/阀座	FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）
4	填料压盖	WCB	CF8	CF8M	CF3	CF3M
5	填料	PTFE（F4）聚四氟乙烯 PTFE（F4）聚四氟乙烯
6	螺栓	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
7	螺母	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
8	手柄	WCC	WCC	WCC	WCC	WCC
