【球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

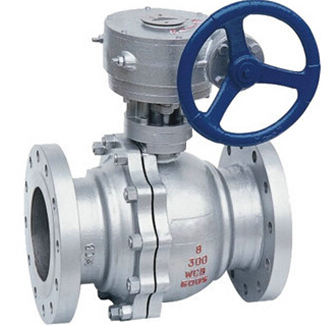

Q341F蜗轮传动球阀概述：
蜗轮球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
蜗轮球阀主要零件材料：
|
零件名称 |
材质 |
|
|
GB |
ASTM |
|
|
阀体 |
WCB |
A2116-WCB |
|
密封圈 |
PTFE |
PTFE |
|
球体 |
1C18Ni9Ti |
SS304 |
|
螺母 |
35 |
A194-2H |
|
螺柱 |
35CrMoA |
A193-B7 |
|
石体 |
WCB |
A216-WCB |
|
垫片 |
柔性石墨+不锈钢 |
B12.10-304F/.G |
|
填料 |
PTFE |
PTFE |
|
填料压盖 |
WCB |
A2116-WCB |
|
定位片 |
25 |
A105 |
|
挡圈 |
65Mn |
AISI 1066 |
|
手柄 |
K33 |
A47-667 |
|
阀杆 |
1Cr33 |
A276-410 |
|
螺钉 |
35 |
A193-B7 |
|
止推垫片 |
PTFE |
PTFE |
蜗轮球阀技术规范：
|
设计依据 |
国标系列 |
美标系列 |
|
|
设计标准 |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
法兰连接结构长度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
结构长度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
连接法兰 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
|
对焊端 |
GB/T12224 |
ANSI B16.25 |
|
|
试验和检验 |
GB/T9092 |
AP16D |
AP1598 |
蜗轮球阀主要外形及连接尺寸：
|
公称通径 |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
d1 |
13 |
19 |
25 |
38 |
64 |
64 |
76 |
102 |
127 |
152 |
203 |
|
L |
108 |
117 |
127 |
165 |
191 |
191 |
203 |
229 |
356 |
394 |
457 |
