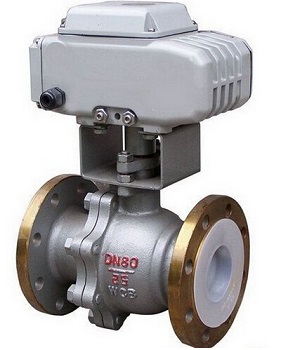

Q941F46电动衬氟球阀
电动衬氟球阀由YX系列电动执行机构和衬氟球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯（简称F46），故具有可靠的耐腐蚀性和密封性。电动衬氟球阀执行机构能提供足够的转距，保证阀的可靠开、闭，并带有自动复位的离合器，失电时可自动复位。内置阀位反馈装置可实现阀位信号的传递和远程控制。
1、 耐腐蚀：阀体内腔及理体均包衬2.5-3mm厚的F46，能耐酸、碱，耐强腐蚀。
型 式： 直通两分式铸造球阀
所配阀门压力为1.6MPa
Q941F46电动衬氟球阀http://www.sifuv.com/index.php?act=product&nid=988
Q941F46电动衬氟球阀http://www.chenfufamen.com/product_n_988.html
一、电动衬氟球阀 概述
二、电动衬氟球阀 特点
2、采用软密封阀座，密封性能好。
3、体积小，重量轻，结构简单，安装维修方便。
4、流阻小，流通能力
三、电动衬氟球阀 主要零部件材料
公称通径： DN15～200mm
公称压力： PN1.0、1.6MPa (ANSI 150Lb)
连接形式： 法兰连接 JB/T79-94(ANSI16.5)
材 料： ZG230-450衬F46、ZG1Cr18Ni9Ti衬F46
上 阀 盖： 与阀体一起铸造
填 料： 聚四氟乙烯
介质温度：-20～+150℃
阀芯形式： 球型阀芯
流量特性： 快开特性
阀 座： 聚四氟乙烯
材 料： ZG230-450衬F46、ZG1Cr18Ni9TI衬F46
阀芯转角： 90°
四电动衬氟球阀 执行机构选配介绍
项目类型
YX-05
YX-10
YX-20
YX-40
YX-60
YX-100
YX-200
输出力矩
50N.M
100 N.M
200 N.M
400 N.M
600 N.M
1000 N.M
2000 N.M
动作范围
0～90°
额定电流
0.15A
0.3A
0.45A
0.7A
0.7A
0.85A
0.85A
绝缘电阻
100M/DC500V
电源
AC110/220/380V DC24V
电机功率
8W/E
23 W/E
45 W/E
90 W/E
90 W/E
120 W/E
120 W/E
选配阀门
15-25
15-65
80-100
100-125
125-150
150-200
200-250
执行器重量
2.6Kg
4.2 Kg
7.9 Kg
8.7 Kg
9 Kg
14.7 Kg
15 Kg
五、电动衬氟球阀 外形尺寸
公称通径
标准值
参考值
DN(mm)
NPS(inch)
L
D
D1
D2
f
b
Z-￠d
L1
H
PN1.6(MPa)
15
1/2
140/130
95
65
45
2
14
4-￠14
231
350
20
3/4
140/130
105
75
55
2
16
4-￠14
231
370
25
1
150/1340
115
85
65
2
16
4-￠14
231
375
32
11/4
165
135
100
78
2
18
4-￠18
231
385
40
11/2
180/165
145
110
85
3
18
4-￠18
231
390
50
2
200/203
160
125
100
3
20
4-￠18
231
435
65
21/2
220/222
180
145
120
3
20
4-￠18
261
460
80
3
250/241
195
160
135
3
22
4-￠18
261
465
100
4
280/305
215
180
155
3
24
8-￠18
285
612
125
5
320/356
245
210
185
3
26
8-￠18
285
625
150
6
360/394
280
240
210
3
28
8-￠23
325
700
200
8
457
335
295
265
3
30
8-￠23
325
740
