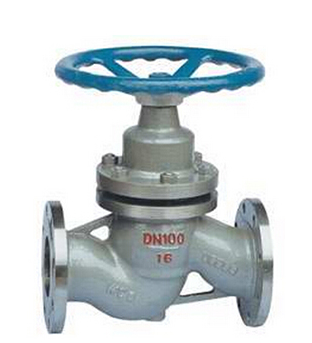

UJ41H柱塞阀-产品说明】
柱塞阀是由阀体、阀盖、阀杆，柱塞，导向、密封环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。柱塞截止阀中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏。由于密封环采用回弹性强，耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞截止阀的使用寿命。柱塞截止阀结合柱塞阀的无泄漏有点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新产品。
结构规范
|
PN1.6-4.0 |
DN15-250 |
PN1.6-4.0 |
DN>250 |
|
柱塞截止阀 |
平衡式柱塞截止阀 |
||
性能范围
|
阀体材料 |
适用温度 |
适用介质 |
压力范围 |
|
铸钢 |
<425℃<> |
水、蒸汽、石油产品 |
PN1.6～1.6MPa |
|
不锈钢 |
<300℃<> |
硝酸、醋酸 |
通径范围 |
|
含钼不锈钢 |
< 300℃ |
氢、氧、尿素等 |
DN15～300mm |
|
蒙乃尔 |
< 300℃ |
氢氟酸等 |
主要外形尺寸
|
1.6Mpa UJ41H6C UJ41W6C/P/R |
|||||||||||||||||
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
|
主要外形 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
698 |
787 |
914 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
405 |
460 |
520 |
580 |
|
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
|
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
320 |
375 |
435 |
485 |
|
|
b |
14 |
14 |
14 |
16 |
16 |
16 |
18 |
20 |
20 |
22 |
24 |
26 |
30 |
30 |
34 |
36 |
|
|
Z-d |
44 |
44 |
44 |
48 |
48 |
48 |
88 |
88 |
88 |
88 |
8-23 |
12-23 |
12-25 |
12-25 |
16-25 |
16-30 |
|
|
H |
133 |
170 |
178 |
195 |
230 |
250 |
272 |
300 |
312 |
365 |
400 |
460 |
940 |
985 |
1100 |
1395 |
|
|
重量 |
? |
3.5 |
4.5 |
6 |
8 |
11 |
15 |
21 |
32 |
44 |
62 |
85 |
148 |
260 |
340 |
552 |
752 |
