建筑用接触器

性能优势：
模块化的WCT接触器用于控制单相和三相回路，电流可以达到40安培。
并且WCT可拼装以下附件： aWACTS＋f 指示主触点状态 b ACTc附件让WCT接触器可接受脉冲信号；
应用范围：
    使用模块化WCT 系列接触器实现楼宇，第三产业和工业等部门的自动化:
照明 (发光标志、商店橱窗、安全照明等)
取暖、热泵、加热炉  民用热水
小型设备电机 (泵、风机、伸缩门、车库门等)  空调
负荷的卸载

产品描述 万联WCT-3P/63A适用于交流50HZ，额定工作电压至230/400V，使用类别AC-7a时，工作电流至40A，使用类别AC-7b时，工作电流至10A，额定限制短路电流不超过6KA的电路中，作远距离接通和分断电路之用。

符合证书 CCC、CE、KEMA、CB认证证书

符合标准 WEC 61095/GB17885

技术参数 电流规格：

WCT-1P\2P\3P\4P 6A、10A、16A、20A、25A CT家用交流接触器

WCT-1P\2P\3P\4P  32A、40A、50A、63A CT家用交流接触器



线圈电压：220、440V

极数：一、二、三、四极

产品特点 清晰的运转指示

模数化外形尺寸

卡入式导轨安装

直动、倒装、封闭式结构

免维修终端电器

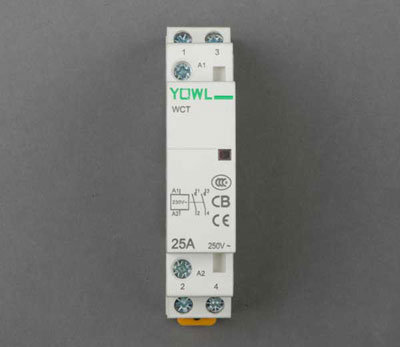

低压接触器（CT）家用交流接触器 WCT-4P/16A

 WCT家用接触器银触点WCT-4P/16A



万联WCT系列家用交流接触器

    符合WEC/EN61095和GB 17885标准的要求

具有控制家用电器和类似用途的低感微感负载的功能

具有控制家用电动机负载的功能

应用于家庭、公寓、宾馆、医院等场所

接触器的电寿命不小于10万次

接触器属于模数化控制电器，结构新颖、体积小巧

安装导轨化、尺寸模数化、造型艺术化、使用安全化



产品介绍

iCT家用交流接触器主要适用于交流50HZ/60HZ，额定工作电压至230V的电力系统中，在AC-7A使用类别下，额定工作电压至230V，额定工作电流至63A的电路中，作远距离开关和主电路控制用。该产品主要适用于家用电器和类似用途的低感负载及家用电动机负载的控制。

主要结构及工作原理

    iCT接触器为正装直动式双断点结构，罩盖与躯壳采用耐弧塑料制成，M-iCT采用自动灭弧，形成封闭灭弧室灭弧好，飞弧距离为零。触头采用抗熔焊及耐电磨损 的银基合金材料制成，导电性能好，寿命长，对环境无污染。铁芯采用E形结构，体积小。线圈的接线方式有两种可供用户选择，一种两接线端在产品的同一端，另一种两接线端分别在产品的两端，接线灵活方便。底座用玻璃纤维增强塑料制成，强度高，介电性能好。安装方式可以螺钉安装，也可以用导轨安装，拆装方便迅速。导电部件不外露，安全性能好。

????????W?@??态时，接触器应在（85%～110%）Us范围内任何电压下能可靠地闭合；其释放电压为（20%～75%）Us。直流线圈的产品，释放电压为（10%～75%）Us。

4、接通和分断能力

             表2接通和分断能力



5、约定操作性能

             表3约定操作性能



6、寿命

接触器的机械寿命不小于100万次。

接触器的电寿命不小于10万次。

7、WCT- 63A 2P 2NO 220V家用交流接触器

控制电路

接触器的额定控制电源电压的标准值为：

交流50Hz/60Hz:24V、220V/230V；

线圈绝缘材料耐热等级为A级。

四、产品主要结构及工作原理

1、产品主要结构

   接触器主要由电磁系统（线圈、衔铁、磁轭）、触头系统（接触桥、触头、触头支持）、反力弹簧、外壳（盖、基座）、止动件等组成，如图1所示。

                图1产品主要结构



2、工作原理

接触器工作原理是：当线圈通电后，线圈电流产生磁场，产生足够的电磁吸力以克服反作用力，将衔铁吸合，使触头接通，当线圈电压消失或线圈电压降低到某一数值时，即所谓释放电压时，由于衔铁端面产生的磁通减小，电磁吸力就开始小于反作用弹簧、触头弹簧等产生的反作用力。衔铁就在此反作用力的作用下释放，离开磁轭，触头随即亦分断。

五、外形及安装尺寸



                         表4外形及安装尺寸mm





六、WCT- 63A 2P 2NO 220V家用交流接触器

安装、使用及维护

1、安装

1.1安装前首先检查实际使用场合是否符合接触器的用途与适用范围、技术参数及其正常工作条件和安装条件等。

1.2安装时，将接触器的止动件向下拉，把接触器置于安装轨上，再将止动件向上推使接触器固定在安装轨上，不得松动、掉落。需要拆下接触器时，将止动件拉下便可轻松取下。

1.3接触器接线时应将导线伸入接线孔中，然后拧紧接线螺钉，使导线不得松动、拔出；裸露铜线头不能露在接线端外；（连接导线能力见表5）

1.4接触器在接线时不得猛拧接线螺钉；接触器在拧紧和拧松螺丝时所用螺丝刀应适当。

1.5检查接线正确无误后，应在主触头不带电的情况下，先使线圈通电分合数次，检查产品动作是否可靠，然后才能投入使用。

1.6关于间隔件的说明：当接触器间、接触器与断路器间紧靠安装时，需安装间隔件以利于散热（见图3）；当配电箱内温度超过+40℃时，接触器需降容使用。

       表5接线端子连接导线的能力安装使用及维护
    安装前应检查有关的技术数据(如额定电压、电流、操作频率等是否符合要求)。
     安装时，应该按规定条件安装，接触器线圈的接线端子A1符合应朝上方，符合人的视觉习惯。
     对有金属安装底板的接触器要妥善接地。
     接线端螺钉应拧紧，检查接线正确无误后，应在主触头不带电情况下，先使吸引线圈通电分合数次，试验动作可靠后，才能投入使用。
     使用时如发现有不正常噪音，可能是铁芯极面上有污物，请擦净极面。
     使用中，应定期检查产品各部件，要求可动部位不卡住，紧固件无松脱，零部件如有损坏，应及时更换。







2、维护

2.1接触器在使用中，应定期检查接线螺钉的松紧情况，如出现松脱，应及时将其拧紧；定期清除外壳表面的尘埃，保持外壳良好的绝缘失效等情况时，应及时更换新的产品；按照产品工作频率和使用时间来计算，当产品的工作次数达到（或接近）产品的使用寿命时，应及时更换新的产品。

2.2接触器在使用或贮存、运输过程中均不得受雨水侵袭和跌落。

七、常见故障及处理

   接触器的常见故障及处理见表6.

       表6常见故障及处理



 WCT- 63A 2P 2NO 220V家用交流接触器

若出现故障，请及时与销售商或直接与产家联系。
