一、用途与适用范围

1.1用途

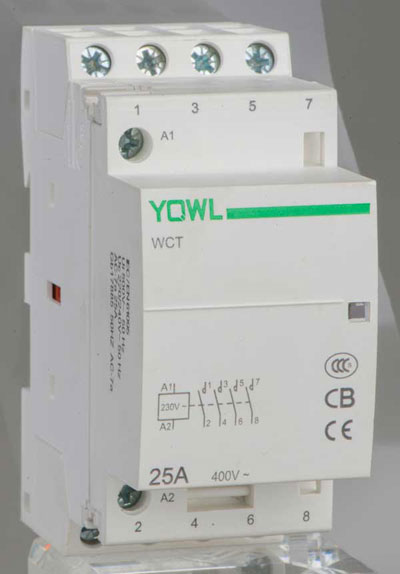

WCT- 63A 2P 2NO 220V家用交流接触器（以下简称接触器）是一种用于远距离接通和分断无感或低感负载、电阻炉、家用电器和类似用途的低感负载、家用的电动机等的控制电器。

1.2适用范围

接触器主要适用于交流50Hz/60Hz，额定工作电压至400V，额定工作电流至63A的电力系统中，在AC-1、AC-7a（无感或低感负载、使用类别下，作远距离开关和控制电路用。其中WCT- 63A 2P 2NO 220V也可使用于AC-7b（家用的电动机负载）类别，此时额定工作电流不超过9A。

接触器不用于分断短路电流，因此使用时应选配适当的短路保护电器。

二、型号及含义

W	C	T	-	63A	2P	2NO		220V
企业代号	接触器	家用		额定电流	产品宽度1P/9mm	常开触点数	常闭触点数	控制电压





三、主要技术参数

WCT- 63A 2P 2NO 220V家用交流接触器

1、接触器的额定绝缘电压、约定自由空气发热电流、使用类别及与其对应的额定工作电流和控制功率见表1。

               表1 接触器的基本参数



2、额定工作制

2.1）八小时工作制

此工作制是基本工作制，接触器的约定自由空气发热电流Ith即由此工作制确定。

2.2）断续周期工作制

接触器在本工作制下的额定操作频率为30次/h，负载因数为40%。

3、动作（操作）条件

   在周围空气温度为-5℃～+40℃范围内，对接触器吸引线圈施以额定控制电源电压Us，使其发热至稳定状态时，接触器应在（85%～110%）Us范围内任何电压下能可靠地闭合；其释放电压为（20%～75%）Us。直流线圈的产品，释放电压为（10%～75%）Us。

4、接通和分断能力

             表2接通和分断能力



5、约定操作性能

             表3约定操作性能



6、寿命

接触器的机械寿命不小于100万次。

接触器的电寿命不小于10万次。

7、WCT- 63A 2P 2NO 220V家用交流接触器

控制电路

接触器的额定控制电源电压的标准值为：

交流50Hz/60Hz:24V、220V/230V；

线圈绝缘材料耐热等级为A级。

四、产品主要结构及工作原理

1、产品主要结构

   接触器主要由电磁系统（线圈、衔铁、磁轭）、触头系统（接触桥、触头、触头支持）、反力弹簧、外壳（盖、基座）、止动件等组成，如图1所示。

                图1产品主要结构



2、工作原理

接触器工作原理是：当线圈通电后，线圈电流产生磁场，产生足够的电磁吸力以克服反作用力，将衔铁吸合，使触头接通，当线圈电压消失或线圈电压降低到某一数值时，即所谓释放电压时，由于衔铁端面产生的磁通减小，电磁吸力就开始小于反作用弹簧、触头弹簧等产生的反作用力。衔铁就在此反作用力的作用下释放，离开磁轭，触头随即亦分断。

五、外形及安装尺寸



                         表4外形及安装尺寸mm





六、WCT- 63A 2P 2NO 220V家用交流接触器

安装、使用及维护

1、安装

1.1安装前首先检查实际使用场合是否符合接触器的用途与适用范围、技术参数及其正常工作条件和安装条件等。

1.2安装时，将接触器的止动件向下拉，把接触器置于安装轨上，再将止动件向上推使接触器固定在安装轨上，不得松动、掉落。需要拆下接触器时，将止动件拉下便可轻松取下。

1.3接触器接线时应将导线伸入接线孔中，然后拧紧接线螺钉，使导线不得松动、拔出；裸露铜线头不能露在接线端外；（连接导线能力见表5）

1.4接触器在接线时不得猛拧接线螺钉；接触器在拧紧和拧松螺丝时所用螺丝刀应适当。

1.5检查接线正确无误后，应在主触头不带电的情况下，先使线圈通电分合数次，检查产品动作是否可靠，然后才能投入使用。

1.6关于间隔件的说明：当接触器间、接触器与断路器间紧靠安装时，需安装间隔件以利于散热（见图3）；当配电箱内温度超过+40℃时，接触器需降容使用。

       表5接线端子连接导线的能力安装使用及维护
    安装前应检查有关的技术数据(如额定电压、电流、操作频率等是否符合要求)。
     安装时，应该按规定条件安装，接触器线圈的接线端子A1符合应朝上方，符合人的视觉习惯。
     对有金属安装底板的接触器要妥善接地。
     接线端螺钉应拧紧，检查接线正确无误后，应在主触头不带电情况下，先使吸引线圈通电分合数次，试验动作可靠后，才能投入使用。
     使用时如发现有不正常噪音，可能是铁芯极面上有污物，请擦净极面。
     使用中，应定期检查产品各部件，要求可动部位不卡住，紧固件无松脱，零部件如有损坏，应及时更换。







2、维护

2.1接触器在使用中，应定期检查接线螺钉的松紧情况，如出现松脱，应及时将其拧紧；定期清除外壳表面的尘埃，保持外壳良好的绝缘失效等情况时，应及时更换新的产品；按照产品工作频率和使用时间来计算，当产品的工作次数达到（或接近）产品的使用寿命时，应及时更换新的产品。

2.2接触器在使用或贮存、运输过程中均不得受雨水侵袭和跌落。

七、常见故障及处理

   接触器的常见故障及处理见表6.

       表6常见故障及处理



 WCT- 63A 2P 2NO 220V家用交流接触器

若出现故障，请及时与销售商或直接与产家联系。
