CT-16A 两常闭 220V家用接触器_家用交流接触器

CT-16A 两常闭 220V家用接触器WCT-16A 1P 2NC 220V家用接触器
关于WCT-16A 1P 2NC 220V的生产厂家：专注于接触器行业近20年，专注于CJX2（WC1）全系列产品的设计与制造。现可提供涵盖6A-1250A范围100余种交流、直流接触器。公司最新款WCT系列模数化接触器吸收消化国内外先进技术，通过多方面的适应性改进，历经100余项试验验证，产品性能可媲美国外同类产品性能。经多年的努力，公司产品已全部取得3C、CE认证，并已通过德国TUV机构权威CB测试！）
性能描述
极数：1P,2P,3P,4P

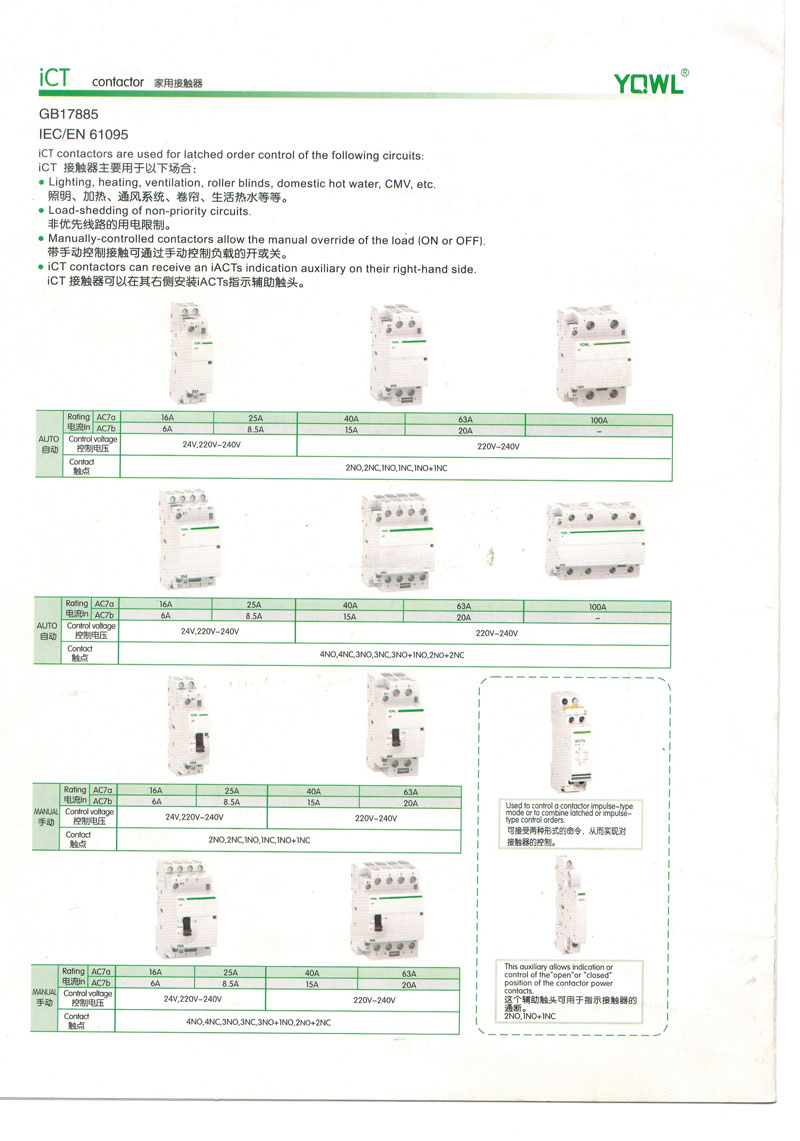

CT 建筑用接触器[1]
额定电流：16A－100A
应用范围
使用模块化CT 系列接触器实现楼宇，第三产业和工业等部门的自动化:照明 (发光标志、商店橱窗、安全照明等)
取暖、热泵、加热炉
民用热水
小型设备电机 (泵、风机、伸缩门、车库门等)
空调
负荷的卸载和恢复

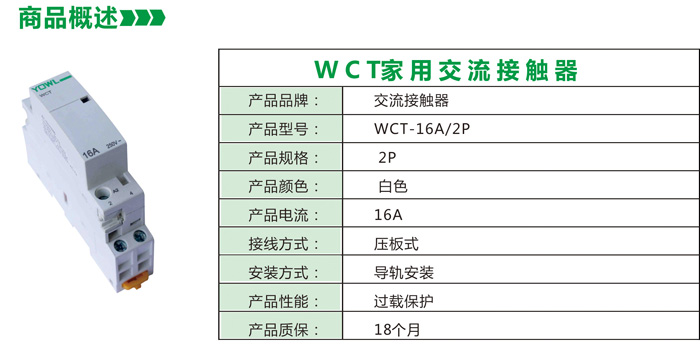

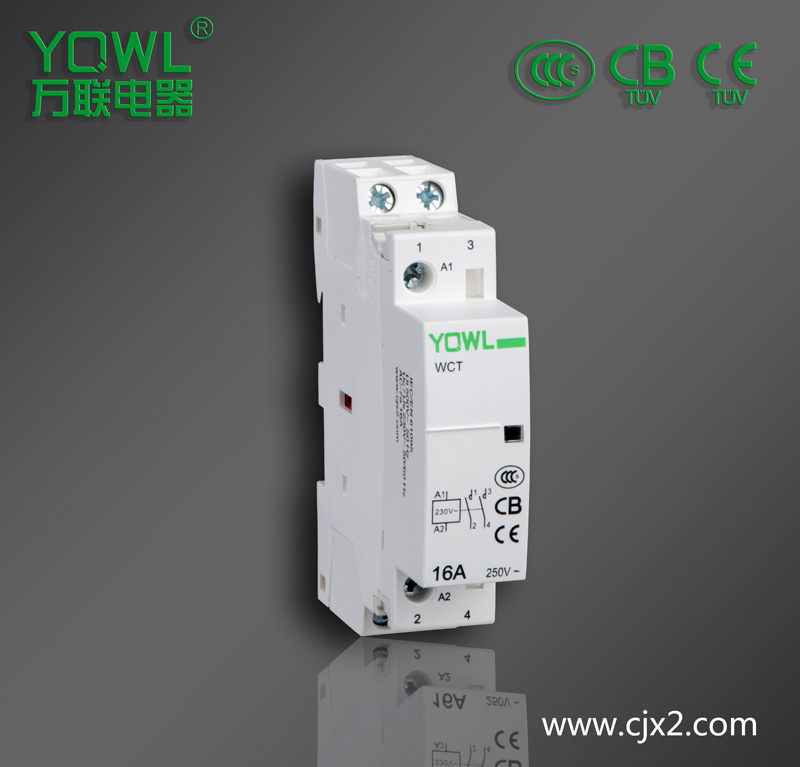

WCT-16A 1P 2NC 220V家用接触器
一、产品型号
CT建筑用接触器模块化的CT接触器用于控制单相和三相回路，电流可以达到100安培。
W C T - 16A 1P 2NC 220V
企业型号接触器家用电流产品宽度18mm 常开触点数常闭触点数控制电压

二、主要用途
主要结构及工作原理
1、接触器为正装直动式双断点结构，罩盖与躯壳采用耐弧塑料制成，WCT-16A 1P 2NC 220V采用自动灭弧，形成封闭灭弧室灭弧好，飞弧距离为零。触头采用抗熔焊及耐电磨损的银基合金材料制成，导电性能好，寿命长，对环境无污染。铁芯采用E形结构，体积小。线圈的接线方式两接线端分别在产品的两端，接线灵活方便。底座用玻璃纤维增强塑料制成，强度高，介电性能好。安装方式用导轨安装，拆装方便迅速。导电部件不外露，安全性能好。
三、正常工作条件和安装条件
1、安装地点的海拔不超过2000M
2、周围空气温度不超过+60度，且其25H内的平均温度值不超过=35度，周围空气温度下限值为-5度
3、安装地点的空气相对温度在最高+60度时不超过50%，在较低温度时可允许有较高的相对温度，例如20度时达90%，对由于温度变化偶尔产生的凝露应采取特殊措施。
4、安装地点的污染等级为3级
四、安装方式
接触器允许垂直或水平安装，当垂直安装时，安装而与垂直的倾斜度不大于正负30%（见图）
宽度：所以模块的深度均为60mn，单极模块的宽度均为17.5mn
五、接线方式
正确的安装接线
注意接线端子标志：
主电路：常开主电路1、3、5、7为进线端；2、4、6、8为出线端。
；常闭主电路R1、R3、R5、R7为进线端；R2、R4、R6、R8为出线端。
辅助:常开辅助触头的进线端为：11、23……常开辅助触头的出线端为：12、24……常闭辅助触头的进线端为：11.、23……常闭辅助触头的出线端为：12、24……
线圈:线圈接线端为A1和A2
本公司为您重点推荐金牌销售经理李凌富：本公司最优秀的，最年轻的销售经理,态度好，服务周到，能想顾客之所想，急顾客之所急，这样的销售人员才是你最需要的销售人员。

WCT-16A 1P 2NC 220VV家用接触器
七、主要性能
动力回路
○ 额定电流: 16 ～ 100 A (40°C 时) (使用类别 AC7a)
○ 额定电压 -250 V 1 极和 2 极 -400 V 3 极和 4 极○ 频率: 50 Hz
● 控制回路
[span]○ 线圈频率: 50 Hz ～ 60 Hz
● 工作温度: -5 °C ～ +60 °C
● 抗湿热性: 2类 (温度 55°C 时，相对湿度为 95%)
● 符合 EN 61095，IEC 61095 标准 / GB17885
● 全系列均属于无噪声型 (< 20 dB)
● 接线
○ 采用隧道式接线端子
○ 对于控制回路 -连接软电缆: 2 x 2.5 mm2-连接硬电缆: 2 x 1.5 mm2
○ 动力回路 -
连接软电缆: 对于 16 A和 25 A 为 2 x 2.5 mm2
对于 40 A和 63 A 为 2 x 10 mm2
对于100 A为 2 x 35 mm2-连接硬电缆
对于 16 和 25A 为 6 mm2
对于 40 A 和 63A 为 25 mm2
对于 100 A 为 50 mm2

特别强调：
本产品系本厂生产，各种配件也都是本厂自己生产，并不像一些小公司完全是购买零部件组装而成。所以本集团的产品在质量更加有保证，在价格上更加实惠。真正做到加量不加价。敬请选购，同时欢迎来本厂参观
八、售后服务
真诚地感谢您选用本公司产品，它将帮您节电，为您省钱带给您丰厚的效益。为了确保您的使用，请务必在安装前仔细阅读
本“使用说明书”。

本公司对产品的质量承诺是：在正常使用条件和电压未超标情况下使用，保用期为十八个月，时间自销售之日起计算。如十八个月内产品有质量问题，本公司将给予免费修理或调换。如因设计不规范或违规操作造成的产品损坏不属保用之列，其责自负。
