直流24V WCT-25A 1P 2NO 220V家用交流接触器
以下是万联电器WCT-25A 1P 2NO 220V家用交流接触器家用接触器家用家用交流接触器的详细介绍，包括家用家用交流用交流接触器家用接触器家用家用交流接触器的价格、型号、图片、厂家等信息!

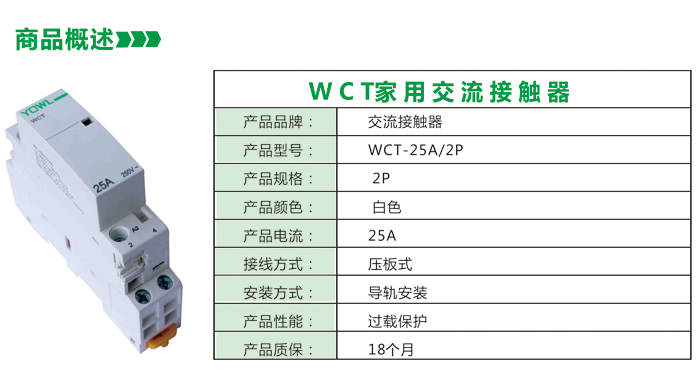

?品牌/型号：YQWL/万联/WCT-25A 1P 2NO 220V家用交流接触器
?品牌：YQWL/万联
?型号：WCT-25A 1P 2NO 220V家用交流接触器
?额定电压：220/480/600（V）V
?额定电流：25（A）A
?机械寿命：100（万次）
?电寿命：10（万次）
?产品认证：UL
?

1 、适用范围
WCT-25A 1P 2NO 220V家用交流接触器（以下简称接触器），主要适用于50Hz或60Hz、在AC-8a使用类别额定工作电压为260V或277V时额定电流至30A电路中，适用于起动和控制单相交流电动机(压缩机)及其它单相负载。主要用于家用电器行业,特别在家用交流行业中。可以替代同类国外进口产品和国内传统产品,符合符合GB17885、IEC61095标准。
2 、型号及其含义

WCT-25A 1P 2NO 220V
企业特征代号
表示交流接触器
接触器极数：,1P 二极,
额定工作电流等级
线圈控制工作电压

二、产品说明及主要技术参数
型号 WCT-25A 1P 2NO 220V家用交流接触器
额定工作电流 Ie ： 25A
额定工作电压 Ue ： 260/277（V）
额定绝缘电压 UI ： 600（V）
线圈额定工作电压 Us ： 24（V）
机械寿命 100（万次）
电寿命 10（万次）
产品说明
序号型号库存状态单重（g)
16A~25A 家用接触器 WCT 1NO 230~240V 25A 定制产品 12
家用接触器 WCT 1NC 230~240V 25A 定制产品 12
家用接触器 WCT 2NO 230~240V 25A 库存产品 13
家用接触器 WCT 2NC 230~240V 25A 库存产品 13
家用接触器 WCT 1NO1NC 230~240V 25A 定制产品 13
家用接触器 WCT 3NO 230~240V 25A 定制产品
家用接触器 WCT 4NO 230~240V 25A 库存产品 22
家用接触器 WCT 4NC 230~240V 25A 定制产品 22
家用接触器 WCT 2NO2NC 220~240V 25A 定制产品 22
三、产品描述
WCT-25A 1P 2NO 220V家用交流用交流接触器适用于交流 50 或 60Hz ，额定工作电压至 277V ，额定工作电流至25A的单相负载电路的控制。目前，广泛应用于单相机械设备的主电路以及单相家用交流器压缩机的控制。
四、正常工作条件和安装条件
a、周围空气温度上限值为+65℃，下限值为-40℃；
b、安装地点海拔不超过2000m；
c、大气污染等级为2级；
d、安装类别为Ⅱ类;
e、安装面对垂直面的倾斜度不超过±5°；
f、无显著摇动、冲击和振动的地方。

五、主要技术参数
a、接触器线圈在75% Us～110% Us范围内可靠吸合并工作，其释放电压在20% Us～70% Us范围内；
b、接触器的使用类别为AC-1、AC－7a；
c、接触器在跟0.4m处，其噪声在60dB以下。

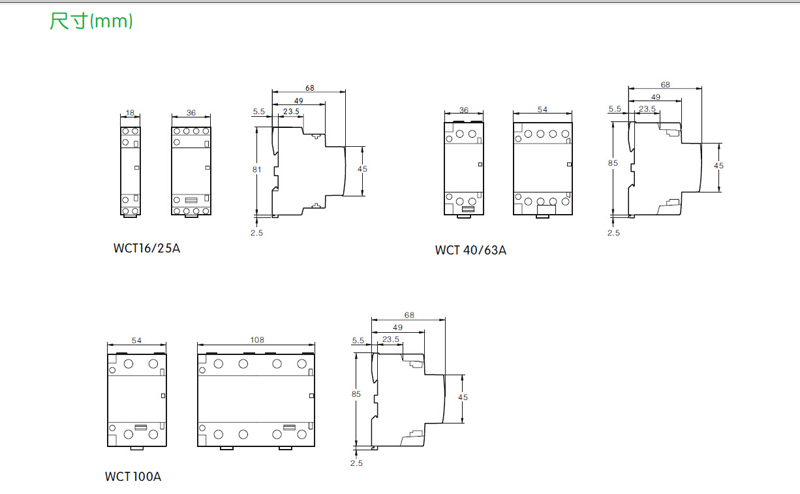

4 、安装使用和安装尺寸
a、安装方式为导轨安装，安装尺寸选择其中一种尺寸安装面与水平面是垂直状倾斜度不大于±5°；
b、使用前应检查电源线插头与接触器接线件是否插入到位、可靠、避免造成故障，检查完毕后方可通电试。

16A~25A	标准接触器 WCT 1NO 230~240V 25家用接触器	定制产品	12
	标准接触器 WCT 1NC 230~240V 25家用接触器	定制产品	12
	标准接触器 WCT 2NO 230~240V 25家用接触器	库存产品	13
	标准接触器 WCT 2NC 230~240V 25家用接触器	库存产品	13
	标准接触器 WCT 1NO1NC 230~240V 25家用接触器	定制产品	13
	标准接触器 WCT 3NO 230~240V 25家用接触器	定制产品
	标准接触器 WCT 4NO 230~240V 25家用接触器	库存产品	22
	标准接触器 WCT 4NC 230~240V 25家用接触器	定制产品	22
	标准接触器 WCT 2NO2NC 220~240V 25家用接触器	定制产品	22

六、符合标准
符合国家标准和国际标准
1 、符合符合GB17885、IEC61095标准。
2 、获得 ISO9001 质量保证体系认证、 UL,CCC,Rohs认证。

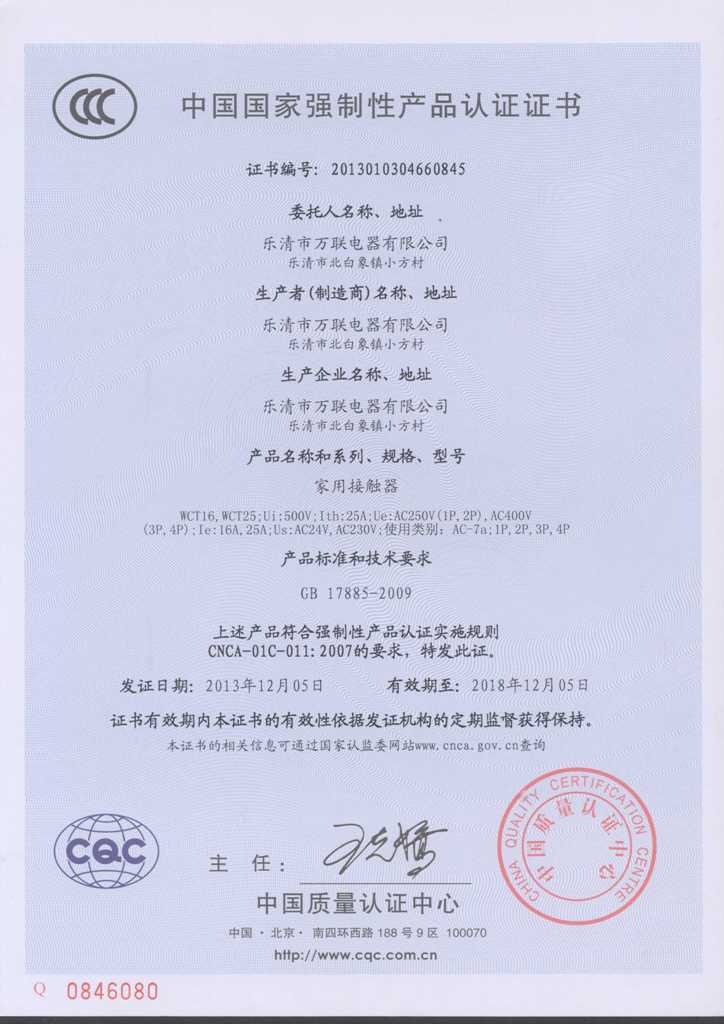

CCC证书编号:2013010304660845
UL 证书编号:15068439001
七、订货要求
为了保证您使用的需要，在您订货时请详细说明：
接触器规格型号，极数，线圈控制电压，额定工作电流，接线方式，是否带盖和包装方式等。

如果您要求如下：额定电流：30A，工作电压：260/277V,480V,600V，极数：一极，线圈控制电压：24V，接线方式：快速接头，负载：单相感性或线性负载，包装：50台／每箱（工厂包装），带盖。
那么您可选型是：WCT-25A 1P 2NO 220V
举列如下（包含此型号之派生规格）
额定工作电流Ie 极数线圈控制工作电压可控制电动机功率
五、接线方式
接触器允许垂直或水平安装，当垂直安装时，安装而与垂直的倾斜度不大于正负30%（见图）
宽度：所以模块的深度均为60mn，单极模块的宽度均为17.5mn
正确的安装接线
注意接线端子标志：
主电路：常开主电路1、3为进线端；2、4为出线端。
辅助:常开辅助触头的进线端为：11、23……常开辅助触头的出线端为：12、24……常闭辅助触头的进线端为：11.、23……常闭辅助触头的出线端为：12、24……
线圈:线圈接线端为A1和A2
本公司为您重点推荐金牌销售经理李凌富：本公司最优秀的，最年轻的销售经理,态度好，服务周到，能想顾客之所想，急顾客之所急，这样的销售人员才是你最需要的销售人员。

WCT-16A 1P 2NC 220VV家用接触器
七、主要性能
动力回路
○ 额定电流: 16 ～ 100 A (40°C 时) (使用类别 AC7a)
○ 额定电压 -250 V 1 极和 2 极 -400 V 3 极和 4 极○ 频率: 50 Hz
● 控制回路
[span]○ 线圈频率: 50 Hz ～ 60 Hz
● 工作温度: -5 °C ～ +60 °C
● 抗湿热性: 2类 (温度 55°C 时，相对湿度为 95%)
● 符合 EN 61095，IEC 61095 标准 / GB17885
● 全系列均属于无噪声型 (< 20 dB)
● 接线
○ 采用隧道式接线端子
○ 对于控制回路 -连接软电缆: 2 x 2.5 mm2-连接硬电缆: 2 x 1.5 mm2
○ 动力回路 -
连接软电缆: 对于 16 A和 25 A 为 2 x 2.5 mm2
对于 40 A和 63 A 为 2 x 10 mm2
对于100 A为 2 x 35 mm2-连接硬电缆
对于 16 和 25A 为 6 mm2
对于 40 A 和 63A 为 25 mm2
对于 100 A 为 50 mm2

特别强调：
本产品系本厂生产，各种配件也都是本厂自己生产，并不像一些小公司完全是购买零部件组装而成。所以本集团的产品在质量更加有保证，在价格上更加实惠。真正做到加量不加价。敬请选购，同时欢迎来本厂参观
