LUGB系列涡街流量计专测蒸汽饱和蒸汽和过热蒸汽流量数据显示

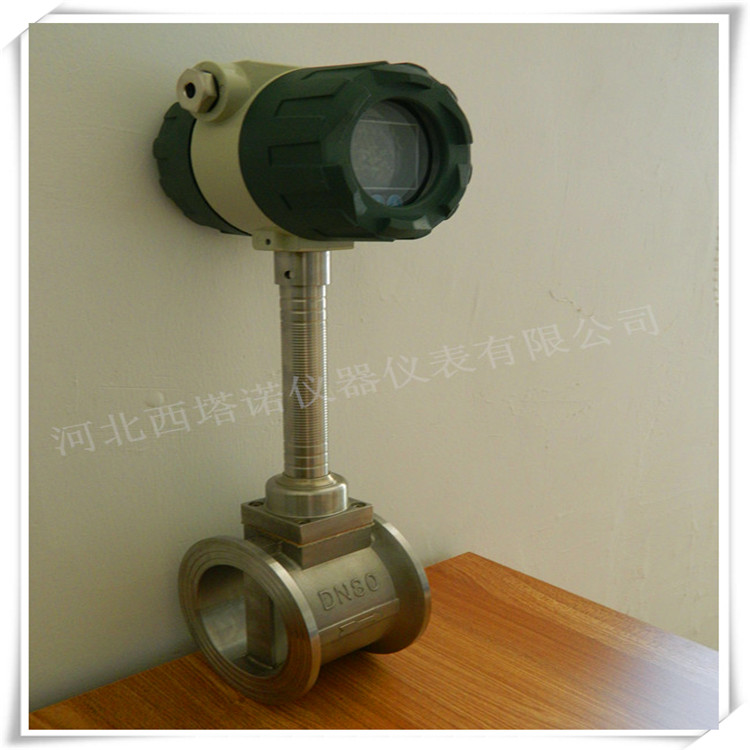

LUGB系列涡街流量计
涡街流量计可用于各种气体、蒸汽（煤气、空气、氢气、天然气、氮气、过氧化氢、烟道气、氯气、燃气、沼气、二氧化碳、氮气、乙炔、氧气、压缩空气、氩气、甲苯、苯、二甲苯、硫化氢、二氧化硫、氨气等 、液体和水的流量检测及计量
LUGB型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计，并可作为流量变送器应用于自动化控制系统中。
该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。
表1 技术参数
执行标准
JB/T9249-1999
公称通径(mm)
20，25，40，50，65，80，100，125，150，200，250，300
仪表材质
1Cr18Ni 9Ti
公称压力(MPa)
PN1.6MPa；PN2.5MPa； PN4.0MPa
被测介质温度(℃)
-40～+250℃ ；-40～+350℃
环境条件
温度-10～+55℃，相对湿度5％～90％，大气压力86～106kPa
精度等级
测量液体：示值的±0.5
测量气体或蒸汽：示值的±1.0、±1.5
量程比
1:10；1:15
阻力损失系数
Cd<2.6
输出信号
传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥5V
变送器：两线制4 ~ 20mADC电流信号
供电电源
传感器：+12VDC 、+24VDC（可选）
变送器：+24VDC
现场显示型：仪表自带3.6V锂电池
信号传输线
STVPV3×0.3（三线制），2×0.3（二线制）
传输距离
≤1200m （3线制），线阻+采样电阻≤600欧
信号线接口
内螺纹M20×1.5
防爆等级
ExdIIBT6
防护等级
IP65
允许振动加速度
1.0g
