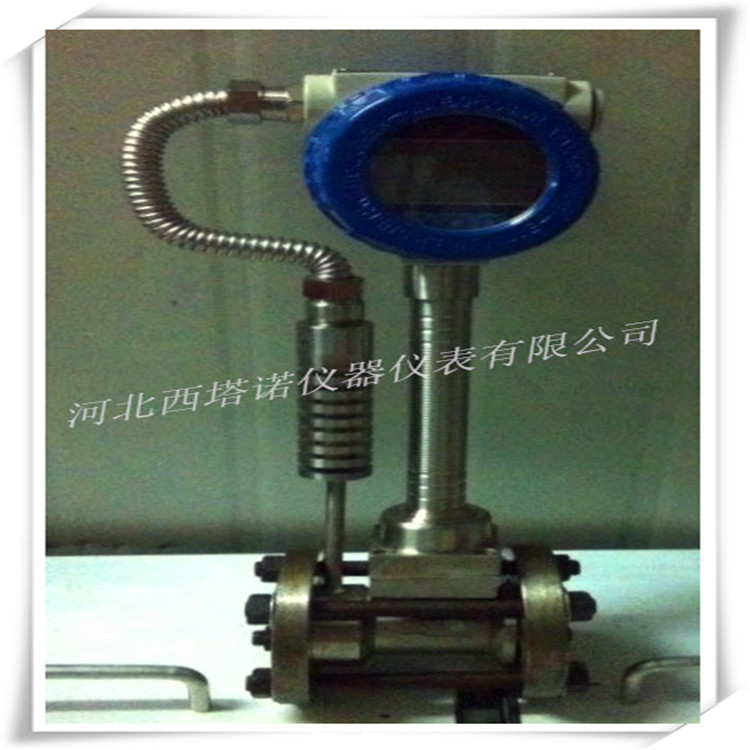

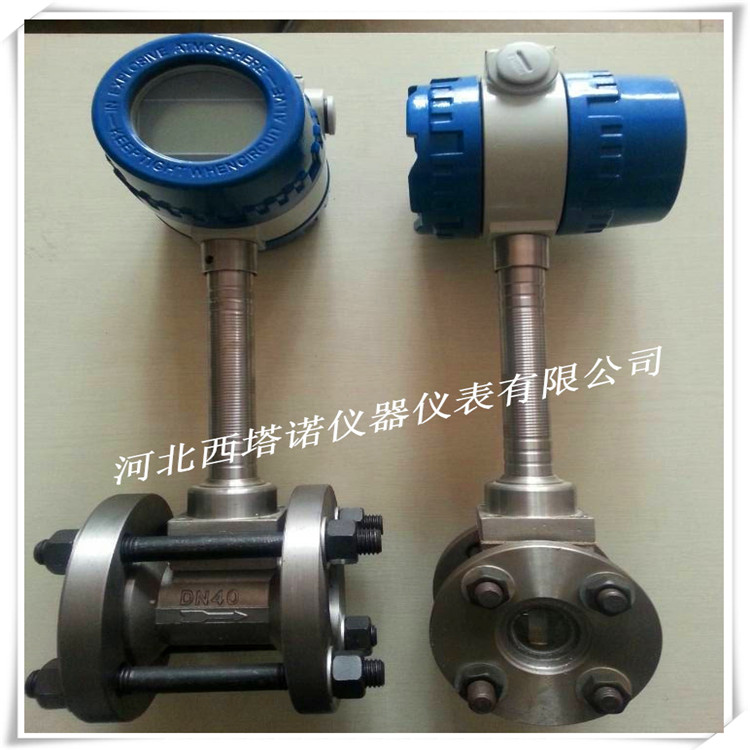

LUGB系列涡街流量计
涡街流量计可用于各种气体、蒸汽（煤气、空气、氢气、天然气、氮气、过氧化氢、烟道气、氯气、燃气、沼气、二氧化碳、氮气、乙炔、氧气、压缩空气、氩气、甲苯、苯、二甲苯、硫化氢、二氧化硫、氨气等 、液体和水的流量检测及计量
LUGB型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计，并可作为流量变送器应用于自动化控制系统中。

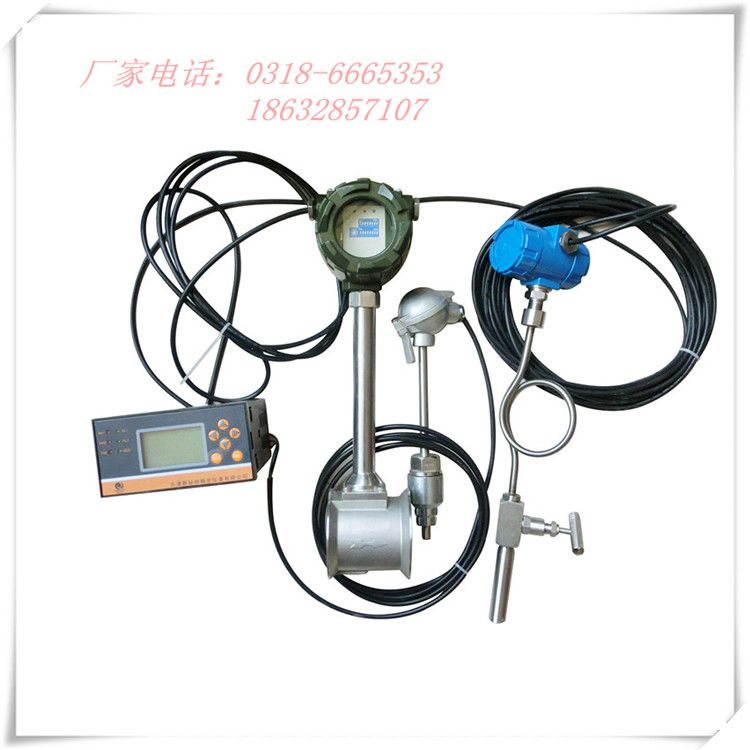

该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。
表1 技术参数
|
执行标准 |
JB/T9249-1999 |
|
公称通径(mm) |
20，25，40，50，65，80，100，125，150，200，250，300 |
|
仪表材质 |
1Cr18Ni 9Ti |
|
公称压力(MPa) |
PN1.6MPa；PN2.5MPa； PN4.0MPa |
|
被测介质温度(℃) |
-40～+250℃ ；-40～+350℃ |
|
环境条件 |
温度-10～+55℃，相对湿度5％～90％，大气压力86～106kPa |
|
精度等级 |
测量液体：示值的±0.5 测量气体或蒸汽：示值的±1.0、±1.5 |
|
量程比 |
1:10；1:15 |
|
阻力损失系数 |
Cd<2.6 |
|
输出信号 |
传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥5V 变送器：两线制4 ~ 20mADC电流信号 |
|
供电电源 |
传感器：+12VDC 、+24VDC（可选） 变送器：+24VDC 现场显示型：仪表自带3.6V锂电池 |
|
信号传输线 |
STVPV3×0.3（三线制），2×0.3（二线制） |
|
传输距离 |
≤1200m （3线制），线阻+采样电阻≤600欧 |
|
信号线接口 |
内螺纹M20×1.5 |
|
防爆等级 |
ExdIIBT6 |
|
防护等级 |
IP65 |
|
允许振动加速度 |
1.0g |
