LWGY型液体涡轮流量计根据客户所测介质以及显示功能不同，价格也不一致。LWGY型涡轮流量计是一款速度式流量计，主要用于测量水，柴油，甲醇，食用油，油水混合物等一些低粘度液体的流量计。它可实现液晶数字显示 瞬间流量（介质的流速），累积流量（介质总输出量）。可通过配置定量控制仪来实现设置定量功能。
 |
 |

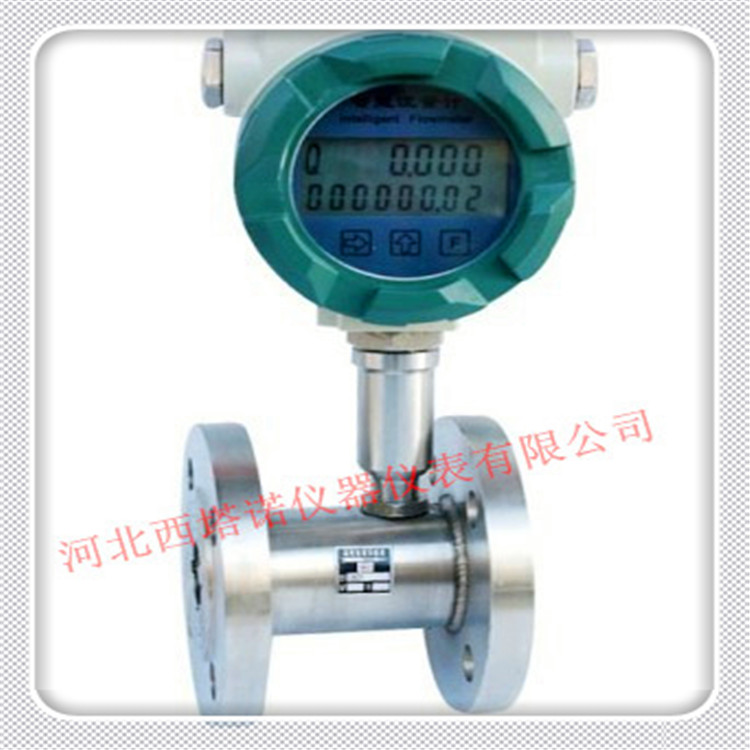

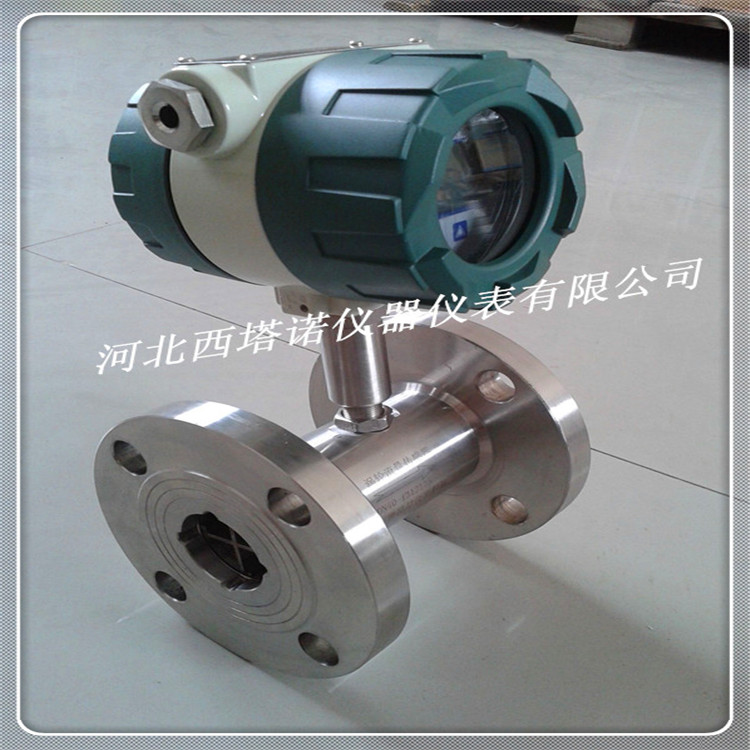

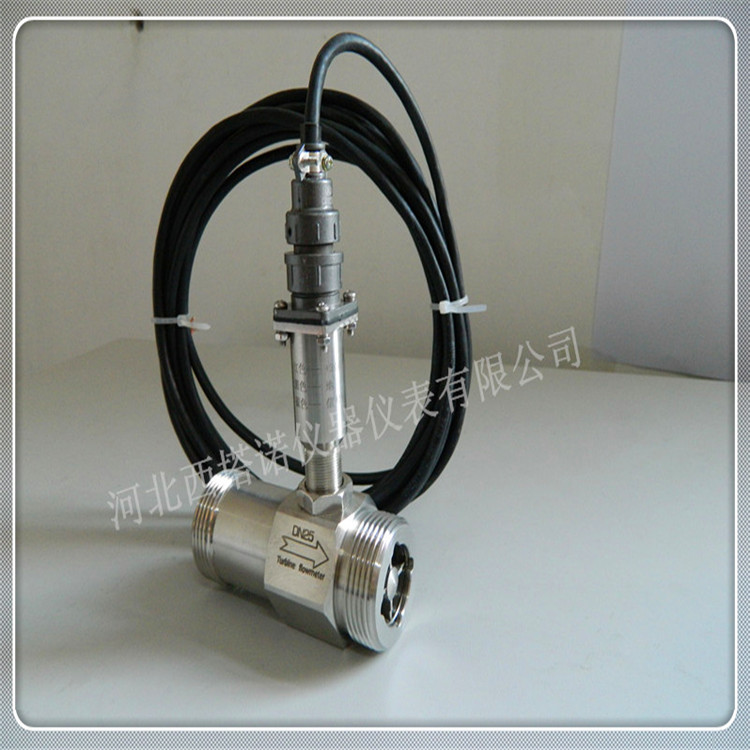

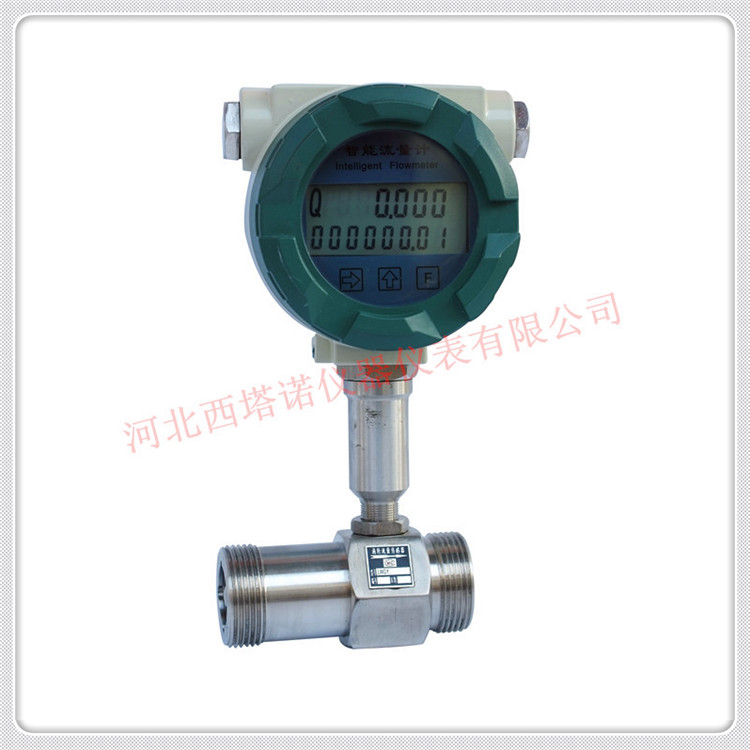

| 螺纹连接 | 法兰连接 |
 |
 |

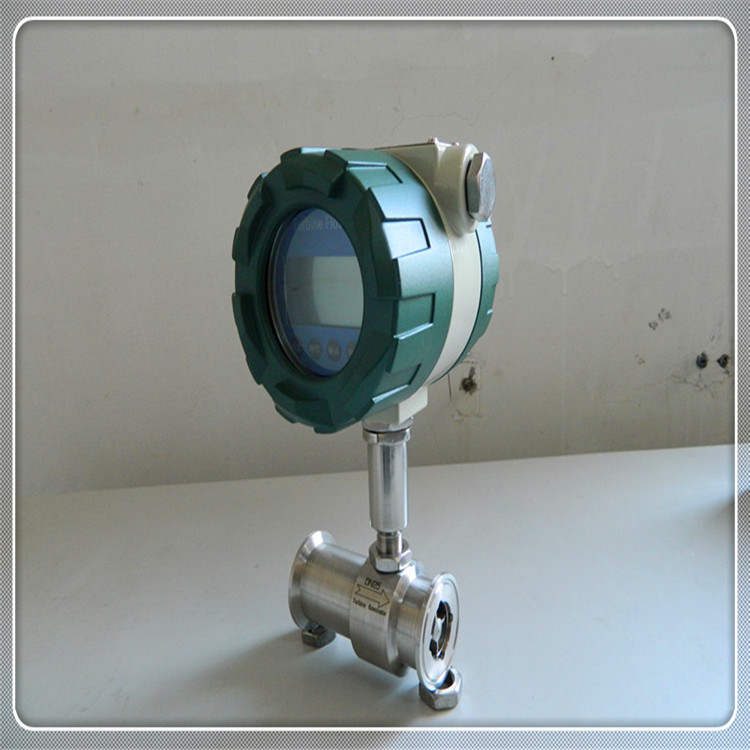

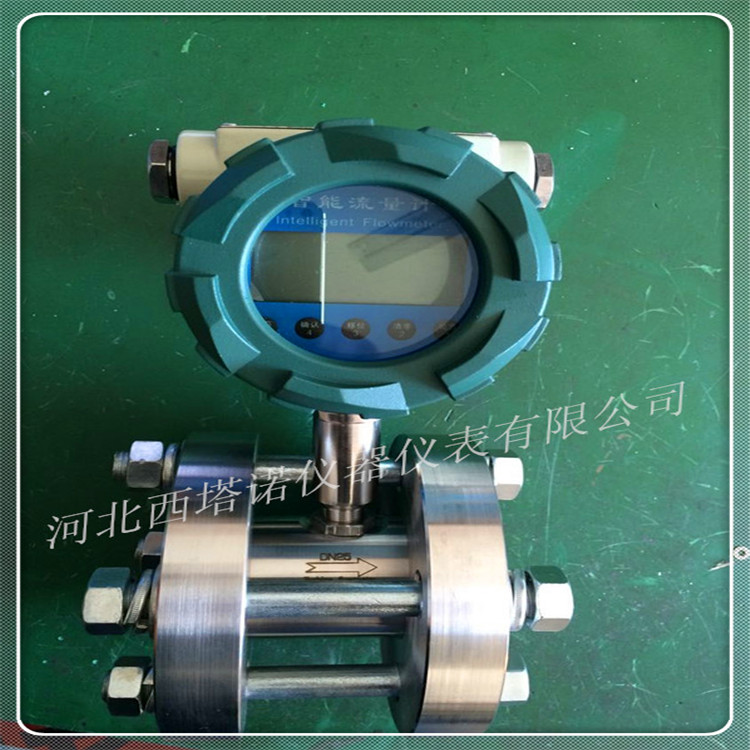

| 高压法兰夹装式 | 卡箍连接 |
产品特点：
2.重复性好，短期重复性可达0.05％~0.2％，正是由于具有良好的重复性，
如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
3.输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
4.可获得很高的频率信号(3~4kHz)，信号分辨力强；
5.范围度宽，中大口径可达1:20，小口径为1:10；
6.适用高压测量，仪表表体上不必开孔，易制成高压型仪表;
1.技术性能
|
执行标准 |
涡轮流量传感器（JB/T9246-1999） |
|
仪表口径及连接方式 |
4、6、10、15、20、25、32、40采用螺纹连接 （15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接 (15、20、25、32、40)也可采用卡箍连接方式 |
|
精度等级 |
±1%、±0.5% |
|
量程比 |
1:10； 1:15； 1:20； |
|
传感器材质 |
304不锈钢、316（L）不锈钢等 |
|
使用条件 |
介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ 相对湿度：5%～90% 大气压力：86kpa～106kpa |
|
信号输出功能 |
脉冲信号、4～20mADC电流信号 |
|
通讯输出功能 |
RS485通讯、HART协议等 |
|
工作电源 |
外电源：+24VDC±15%，适用于4～20mA输出、脉冲输出、RS485通讯。 内电源：现场显示型、仪表自带3.6v锂电池。 |
|
防爆等级 |
ExiaIICT4或ExdIIBT6 |
|
防护等级 |
IP65 |
2.测量范围及工作压力
|
仪表口径 （mm） |
正常流量范围 （m3/h） |
扩展流量范围 （m3/h） |
常规连接方式 与耐压等级 |
特质耐压等级（MPa） (法兰连接) |
|
DN4 |
0.04～0.25 |
0.04～0.4 |
螺纹连接/2.5MPa |
4.0、6.3、10、16、 |
|
DN6 |
0.1～0.6 |
0.06～0.6 |
螺纹连接/2.5MPa |
4.0、6.3、10、16、 |
|
DN10 |
0.2～1.2 |
0.15～1.5 |
螺纹连接/2.5MPa |
4.0、6.3、10、16、 |
|
DN15 |
0.6～6 |
0.4～8 |
螺纹连接/2.5Mpa |
4.0、6.3、10、16、 |
|
法兰连接/2.5MPa |
||||
|
卡箍连接/4.0MPa |
||||
|
DN20 |
0.8～8 |
0.45～9 |
螺纹连接/2.5MPa |
4.0、6.3、10、16、 |
|
法兰连接/2.5MPa |
||||
|
卡箍连接/4.0MPa |
||||
|
DN25 |
1～10 |
0.5～10 |
螺纹连接/2.5MPa |
4.0、6.3、10、16、 |
|
法兰连接/2.5MPa |
||||
|
卡箍连接/4.0MPa |
||||
|
DN32 |
1.5～15 |
0.8～15 |
螺纹连接/2.5MPa |
4.0、6.3、10、16、 |
|
法兰连接/2.5MPa |
||||
|
卡箍连接/4.0MPa |
||||
|
DN40 |
2～20 |
1～20 |
螺纹连接/2.5MPa |
4.0、6.3、10、16、 |
|
法兰连接/2.5MPa |
||||
|
卡箍连接/4.0MPa |
||||
|
DN50 |
4～40 |
2～40 |
法兰连接/2.5MPa |
4.0、6.3、10、16、 |
|
DN65 |
7～70 |
4～70 |
法兰连接/2.5MPa |
4.0、6.3、10、16、 |
|
DN80 |
10～100 |
5～100 |
法兰连接/2.5MPa |
4.0、6.3、10、16、 |
|
DN100 |
20～200 |
10～200 |
法兰连接/2.5MPa |
4.0、6.3、10、16、 |
|
DN125 |
25～250 |
13～250 |
法兰连接/2.5MPa |
4.0、6.3、10、16、 |
|
DN150 |
30～300 |
15～300 |
法兰连接/2.5MPa |
4.0、6.3、10、16、 |
|
DN200 |
80～800 |
40～800 |
法兰连接/2.5MPa |
4.0、6.3、10、16、 |
