液体涡轮流量计 甲醇计数表 水表液晶数字显示

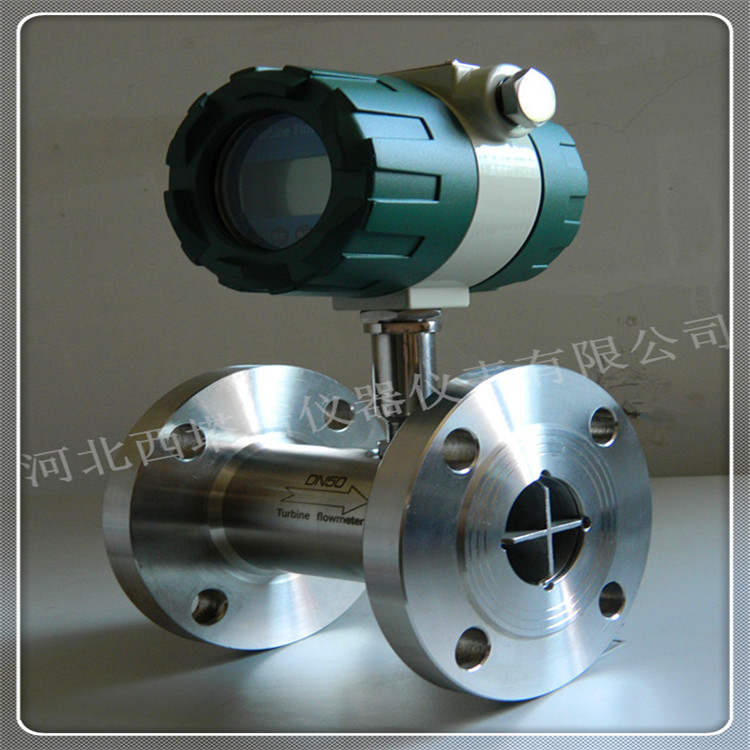

LWGY系列液体涡轮流量计
如：水，自来水，纯净水，食用油，花生油，玉米油， 果汁，啤酒，甲醇， 柴油、汽油、低粘度原油，石油等无杂质无强烈腐蚀性液体。
连接方式：法兰连接/螺纹连接/卡箍连接
材 质：304不锈钢/316L不锈钢
产品特点：
2.重复性好，短期重复性可达0.05％~0.2％，正是由于具有良好的重复性，
如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
3.输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
4.可获得很高的频率信号(3~4kHz)，信号分辨力强；
5.范围度宽，中大口径可达1:20，小口径为1:10；
6.适用高压测量，仪表表体上不必开孔，易制成高压型仪表;
技术参数
概述：
LWGY系列涡轮流量传感器(以下简称传感器)基于力矩平衡原理，属于速度式流量仪表。
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器(由永久磁钢和线圈组成)的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成
有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。
1.技术性能
执行标准
涡轮流量传感器（JB/T9246-1999）
仪表口径及连接方式
4、6、10、15、20、25、32、40采用螺纹连接
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
(15、20、25、32、40)也可采用卡箍连接方式
精度等级
±1%、±0.5%
量程比
1:10； 1:15； 1:20；
传感器材质
304不锈钢、316（L）不锈钢等
使用条件
介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃
相对湿度：5%～90% 大气压力：86kpa～106kpa
信号输出功能
脉冲信号、4～20mADC电流信号
通讯输出功能
RS485通讯、HART协议等
工作电源
外电源：+24VDC±15%，适用于4～20mA输出、脉冲输出、RS485通讯。
内电源：现场显示型、仪表自带3.6v锂电池。
防爆等级
ExiaIICT4或ExdIIBT6
防护等级
IP65
2.测量范围及工作压力
仪表口径
（mm）
正常流量范围
（m3/h）
扩展流量范围
（m3/h）
常规连接方式
与耐压等级
特质耐压等级（MPa）
(法兰连接)
DN4
0.04～0.25
0.04～0.4
螺纹连接/2.5MPa
4.0、6.3、10、16、
DN6
0.1～0.6
0.06～0.6
螺纹连接/2.5MPa
4.0、6.3、10、16、
DN10
0.2～1.2
0.15～1.5
螺纹连接/2.5MPa
4.0、6.3、10、16、
DN15
0.6～6
0.4～8
螺纹连接/2.5Mpa
4.0、6.3、10、16、
法兰连接/2.5MPa
卡箍连接/4.0MPa
DN20
0.8～8
0.45～9
螺纹连接/2.5MPa
4.0、6.3、10、16、
法兰连接/2.5MPa
卡箍连接/4.0MPa
DN25
1～10
0.5～10
螺纹连接/2.5MPa
4.0、6.3、10、16、
法兰连接/2.5MPa
卡箍连接/4.0MPa
DN32
1.5～15
0.8～15
螺纹连接/2.5MPa
4.0、6.3、10、16、
法兰连接/2.5MPa
卡箍连接/4.0MPa
DN40
2～20
1～20
螺纹连接/2.5MPa
4.0、6.3、10、16、
法兰连接/2.5MPa
卡箍连接/4.0MPa
DN50
4～40
2～40
法兰连接/2.5MPa
4.0、6.3、10、16、
DN65
7～70
4～70
法兰连接/2.5MPa
4.0、6.3、10、16、
DN80
10～100
5～100
法兰连接/2.5MPa
4.0、6.3、10、16、
DN100
20～200
10～200
法兰连接/2.5MPa
4.0、6.3、10、16、
DN125
25～250
13～250
法兰连接/2.5MPa
4.0、6.3、10、16、
DN150
30～300
15～300
法兰连接/2.5MPa
4.0、6.3、10、16、
DN200
80～800
40～800
法兰连接/2.5MPa
4.0、6.3、10、16、
＊特殊压力可定制
＊以上价格均为最低配置价格 实际价格请与卖家沟通
