在半导体制造领域，晶圆级封装技术正成为提升芯片性能与可靠性的关键环节。而作为封装工艺的核心载体，合成石材料凭借其独特的物理特性，正在这一领域掀起一场技术革命。

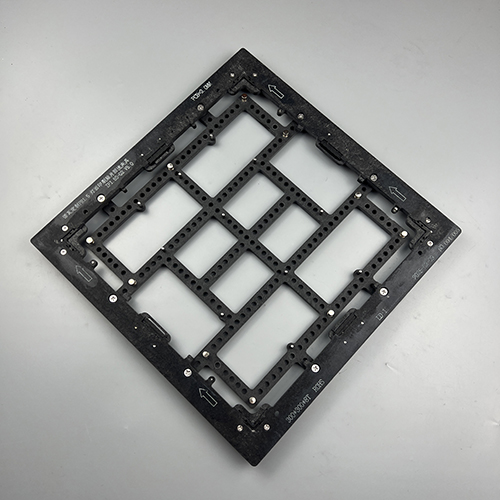

东莞路登科技合成石半导体芯片晶圆级封装治具通过将合成石基板与精密治具结构创新融合，为芯片封装提供了全新的解决方案。这种治具不仅能够承受高温、高压的严苛工艺环境，更通过材料与设计的协同优化，实现了对芯片封装过程的全方位赋能。
随着5G、人工智能等技术的快速发展，市场对高密度、高可靠性的封装需求日益增长，合成石治具的出现恰逢其时，为半导体封装工艺的升级提供了强有力的技术支撑。
合成石半导体芯片晶圆级封装治具的核心优势源于其材料与结构的双重创新。
在材料特性方面，合成石基板展现出卓越的耐高温性（可长期耐受300℃以上工艺温度）、低热膨胀系数（CTE<3ppm/℃）以及优异的尺寸稳定性，有效避免了传统金属治具因热变形导致的封装精度偏差。其表面粗糙度可控制在0.1μm以内，为芯片贴装提供了超平整的接触界面。
结构设计上，该治具采用多层复合架构：底层为高刚性合成石基板，中间层集成微米级定位导柱和真空吸附通道，顶层则通过激光雕刻形成精准的芯片承载网格。
这种设计实现了三大突破：一是通过分区温控功能使晶圆受热均匀性提升40%，二是0.5μm级重复定位精度满足先进封装需求，三是模块化结构支持快速换型，将产线切换时间缩短至传统治具的1/3。更值得一提的是，合成石材料特有的电绝缘性能（体积电阻率>101?Ω·cm）可完全消除静电损伤风险，这对敏感型MEMS器件封装尤为重要。
在半导体封装的实际应用中，合成石治具已展现出卓越的工艺适配性。以某国际芯片制造商的5G射频模块量产为例，传统金属治具在高温回流焊环节易发生0.8%的翘曲变形，导致键合对准偏移；而采用合成石治具后，封装良率从92.6%提升至98.3%，同时因材料导热系数优化（1.2W/m·K），焊接温度曲线稳定性提高35%。
在汽车电子领域，某功率器件封装厂通过该治具的真空吸附系统，成功实现12英寸晶圆的全自动贴装，每小时处理量达220片，且晶圆碎片率降至0.02%以下。对于新兴的3D封装技术，其多层堆叠精度可控制在±1.5μm以内，较行业标准提升60%。这些案例验证了合成石治具在提升封装效率、保障良品率方面的显著价值，特别适合对热管理和精度要求严苛的高端芯片制造场景。
随着半导体技术向更高集成度、更小尺寸的方向发展，合成石治具的应用前景将更加广阔。在AI芯片和量子计算等前沿领域，其对纳米级封装精度的控制能力，以及抗等离子体腐蚀的特性，将成为突破技术瓶颈的关键工具。未来，通过材料配方优化与智能传感技术的融合，东莞路登科技合成石治具有望实现实时工艺参数反馈与自适应调节，进一步推动封装工艺的智能化升级。
