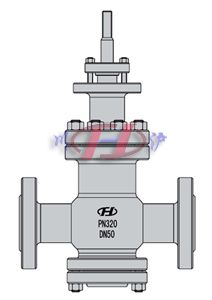

多级降压调节阀(高压差调节阀)_高压差调节阀

本公司生产的T48Y/T68Y型多级降压调节阀(亦称高压差调节阀)采用了最先进的多孔多级降压式阀笼，适合于高压差流体和蒸汽工况，多级降压调节阀具有压降损失小、流量大、流量特性曲线精度高、动态稳定性好等特点。多级降压调节阀(高压差调节阀)很好的控制流经阀内件的流体流速，故可大幅度降低噪音，亦可有效防止液体产生的气蚀情况。多级降压调节阀主要应用于有气蚀、噪音高、流体压差高的环境。

■  主要技术参数
●  阀体
阀体形式  高压锻造阀体
公称通径    DN15～250mm
公称压力    PN10.0～42.0MPa
连接形式    法兰(FF  RF  RTJ)、焊接(SW  BW)
阀盖形式  整体型-40～+450℃
压盖型式    螺栓压紧式
密封填料  V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料

●  阀内件
阀芯形式  带孔多级笼式阀芯
流量特性  线性、等百分比

●  执行机构
执行器型号  3810系列、PSL系列
主要技术参数  电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%

■  主要内部结构图

多级降压调节阀(法兰式)  多级降压调节阀(焊接式)

■  主要零件材料
1  底座  WCB  CF8  CF8M  CF3M
2  阀体  304  304  316  316L
3  导向杆  304  304  316  316L
4  阀芯  304  304  316  316L
5  阀笼  304  304  316  316L
6  垫片  聚四氟乙烯、金属石墨缠绕垫片
7  阀盖  304  304  316  316L
8  填料  V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料
9  填料压套  304  304  316  316L
10  阀杆  304  304  316  316L

■  主要性能指标
项目  指标值
基本误差%  配3810L±2.5；  配PSL±1.0
回差%    配381L  ±2.5；  配PSL±1.0
死区%    1.0
始终点偏差%  电开    始点±2.5  终点±2.5
始点±2.5  终点±2.5
电关    始点    ±2.5
终点    ±2.5
额定行程偏差%  ≤2.5

■  主要外形及连接尺寸

公称通径  DN(mm)  L  H  H1  H2  H3  D  D1  D2  b  A  A1
国标DN15～250
美标3/8“～10"  由于该阀门为订做产品，所有外型结构尺寸需以工程师现场设计为准，如需详细产品技术资料及连接尺寸，请与我公司技术部或者销售部联系，公司技术人员会为您提供完整的图纸及技术资料。
