■  产品概

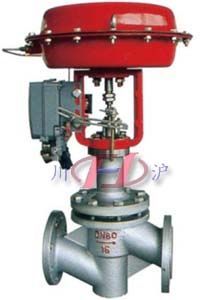

ZMAPF气动衬氟调节阀、耐腐蚀气动调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。气动衬氟调节阀广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。耐腐蚀气动调节阀其主要特点如下：
1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。
4、配用HA执行机构，输出力大、结构紧凑。  产品符合GB/T4213-92。

■  主要技术参数
●  阀体
阀体形式  直通单座铸造球型阀
公称通径  DN20～150mm
公称压力  PN1.6MPa
法兰标准  GB/T9113、  JB/T79
连接形式  法兰(FF  RF  RTJ)
压盖型式  螺栓压紧式
工作温度  -40～180℃
密封填料  V型聚四氟乙烯填料

●  阀内件
阀芯形式  单座柱塞型(衬四氟)
流量特性  近似等百分比

●  执行机构及附件、作用形式
执行器名称  ZHA/B多弹簧簿膜执行机构
执行器型号  ZHA/B-22  ZHA/B-23  ZHAB-34
有效面积(cm2)  350  350  560
行程(mm)  10、16  25  40
弹簧范围  1.5～3kg/cm2（0.15～0.3MPa）
膜片材料  乙丙橡胶夹尼龙布
气源接口  RC1/4"
环境温度  -30～+70℃
可配附件  定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式  气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

■  主要零件材料
阀体、阀盖  ZG230-450衬F46
阀座、阀芯  2Cr13衬F46、304衬F46
阀盖  丁腈橡胶夹增强涤纶织物
波纹管材料  聚四氟乙烯

■  额定流量系数Kv、额定行程
公称通径  G3/4"  20  25  32  40  50  65  80  100  150
阀座直径  3  4  5  6  7  8  10  12  15  20  26  32  40  50  65  80  100  150
Kv值  0.08  0.12  0.20  0.32  0.50  0.80  1.2  2.0  3.2  5.0  8  12  20  32  50  70  100  240
额定行程  10  16  25  40  60
■  主要外形及连接尺寸
公称通径  G3/4"  20  25  32  40  50  65  80  100  150
L  116  180  185  200  220  250  275  300  350  480
A  267  267  267  267  267  267  350  350  350  470
H  401  445  485  495  523  532  697  699  699  817
H1  50  65  70  80  71  88  102  140  170  190
